23．目前国家提出全民共建节约型社会，小明试着设计了一个可控制灯泡亮度的节能电路，如下图所示，其中滑动变阻器标有“40 2A”，小灯泡标有“6V 　3W”的字样。当闭合开关，调节滑片P到变阻器的中点时，小灯泡恰好正常发光。(灯丝电阻不变)

(1)小灯泡正常发光时，电流表的示数为多大?

(2)请你求出小灯泡的灯丝电阻和电源电压；

(3)现小明将a，b间换成“6V 　4W”的小灯泡，保持滑片P的位置不动，闭合开关后发现小灯泡不能正常发光。试通过计算说明，要使灯泡正常发光，滑片P应向哪一端移动?

22．下图所示为某同学乘坐出租车到达目的地时的出租车专用发票。则出租车在该段路程行驶的时间是多少s? 出租车行驶的平均速度是多少m/s?

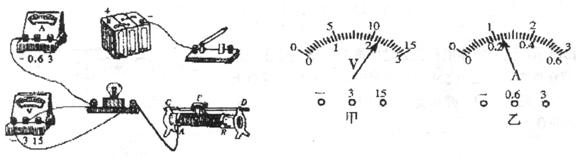

21．在测定“小灯泡的额定功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为l0。下图(1)是小向同学没有连接完的实物电路。

　 　　　　　　21题(1)　　　　　　　　　　　　　　　　　　　　 21题(2)

(1)请你用笔画线代替导线，将实物电路连接完整；

　　(2)某同学连接好电路后，闭合开关，移动滑片，发现灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是　　　　　　　　　　　　　　　　　　　　　　　　　 。

　　(3)故障排除后，闭合开关，移动滑片到某一点，电压表的示数如图(2)甲所示．为　　　 V，要测量小灯泡的额定功率，应将滑片P向　　　　 端移动。(选填“左”或“右”)

　　 (4)当灯泡正常发光时，电流表示数如图(2)乙所示，则灯的额定功率为　　　 W。

　　 (5)实验中，若电流表损坏不能使用，可以多增加一个已知阻值的电阻R₀和一个电压表。

　 请你设计一电路来测小灯泡的额定功率，请把电路图画在下图的方框内。

20．某实验小组在“探究凸透镜成像特点”实验过程中，进行了以下步骤：

　　　　　　　　　　　　　　　　 20题图

(1)将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小、最亮的光斑，由此粗略测出此凸透镜焦距　　　cm。

(2)小华同学将蜡烛、凸透镜、光屏依次放在光具座上，如上图所示，并使烛焰、凸透镜、光屏三者的中心在同一高度上，实验过程中凸透镜保持在光具座上50cm的位置处不变。将烛焰移动到光具座上的l5cm位置处，移动光屏，使烛焰在光屏成了一个倒立，　　　的实像，应用这一原理制成的光学仪器有　　　。

(3)小华同学对凸透镜成像做了进一步的探究，让凸透镜和烛焰的位置保持不变，将光屏向右移动了2cm，结果发现屏上烛焰的像变模糊，接着她将某眼镜镜片放在透镜与烛焰之间并左右移动进行调节，结果光屏上烛焰的像又重新变清晰。此现象说明该镜片是　　　。(选填“凸透镜”还是“凹透镜”)　

19．(1)如下图(1)所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线的大致位置。

　　 (2)下图(2)中表示分别从凸透镜的2倍焦距和l倍焦距处射向透镜的光线，请在图中画出它们通过透镜后的光路(P是与透镜距离等于2倍焦距的位置)。

　　　　　　 19题(1)　　　　　　　　　　　　　　　 19题(2)

18．张宇家有一台彩电，在正常播放节目时的功率为500W，而待机(没有切断电源)时的功率为5W，平均每天有l/4时间在播放节目，另外3/4时间处在待机状态。则该彩电平均每天消耗　　度的电能，其中　　度是可以通过切断电源的方法节省的。

17．就导电性能来说，金属的导电性能一般比非金属　　　(选填“强”，或“ 弱”)：有些元素如硅，锗等的导电性能介于金属和非金属之间，常称作　　　。某些物质在温度极低时，电阻会变成零，这就是　　　现象。

16．如右图所示，两个物体甲和乙通过细绳与弹簧连接在一起。甲重10N放住地面上：乙重5N被吊在空中，它们均保持静止。若小计弹簧及细绳的重力，弹簧受到的拉力为　　　N，甲物体受到的合力为　　　N。

15．用20N的力握住装油的瓶子悬空静止不动，若此时将手的握力增加到30N，则手与油瓶之间的摩擦力的大小将　　　。(选填“增火”，“减小”，“不变”)

14．一跳伞运动员和伞的总质量为70kg，张开伞一段时间后以5m/s的速度竖直匀速下降，这时运动员(包括伞)受到的阻力为　　　N。(g=10N/kg)
