26．如图13所示，电源电压U=6V，电阻R₁=4Ω，R₂=6Ω．

(1)当开关S闭合后，电流表示数为多少?

(2)当开关S闭合后，电阻R₁在10s内消耗的电能为多少?

(3)若将两电阻并联后接入原电路，当开关S闭合后， 电路的总功率为多少?

25．小宜同学做“测小灯泡的额定功率”实验时，已知小灯泡的额定电压是3.8V，其中电源是三节新的干电池，灯丝电阻大约10Ω，滑动变阻器上标有“10Ω 1A”的字样。

(1)如图12所示的是小宜同学连接不完整的实验电路，请你用笔画线代替导线帮他将图中未连接部分连接好，要求：电压表、电流表选择合适的量程，滑动变阻器的滑片向右移动使连入电路的阻值减小。

(2)当小宜同学闭合电路的开关后，电路中可能出现一些不正常现象：

第一种：小灯泡较暗，滑动变阻器滑片移动时不能改变小灯泡的亮、暗程度，可能在连接电路时把滑动变阻器的____________(填“AB”或“CD”)两点连入了电路中。

第二种：小灯泡不亮，电流表示数为零，电压表示数为4.5V，可能小灯泡处_________(填“短路”或“断路”)

(3)小宜同学在实验中为了能得到比较准确的小灯泡的额定功率，改变接入电路的滑动变阻器的阻值，分别得到三组数据，如下表：

实验序号	电压表示数/V	电流表示数/A	功率/W	额定功率/W
1	3.00	0.36	1.08
2	3.80	0.40	1.52
3	4.50	0.42	1.89

老师认为小宜同学通过三次测量得到三组数据，算出三个电功率值，再求平均值得到额定功率的数据处理方法有误，为什么？_____________________________________。

(4)你认为正确测量结果P额＝_______________W。

24．为了探究液体温度升高时吸收的热量多少与哪些因素有关，某同学做了如下实验，在四个相同的烧杯中分别装有水和煤油，用同样的加热器加热，下表是他的实验记录

(1)分析比较1号和3号杯的实验数据可得出的结论是　　　　　　　　　　　　　　　

(2)要使质量相同的水和煤油吸收相同的热量应怎样操作　　　　　　　　　　　　　　　

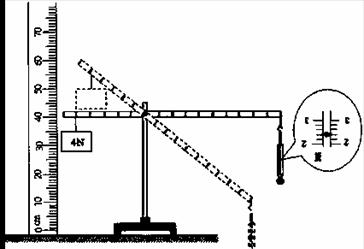

23．如图l1所示是小明测量杠杆机械效率的实验情景(杠杆的重力忽略不计)

(1)请在下表中把相关的数据填写完整

图11

(2)为提高本实验中杠杆的机械效率，请提-条合理的建议：　　　　　。

22．如图10所示，在探究电流产生的热量与哪些因素有关的实验中

(1)通过观察_______来判断电流产生的热量的多少。

(2)图10中甲、乙两根电阻丝是串联的，这是为了控制______相同时，研究电流产生的热量与_______的关系。

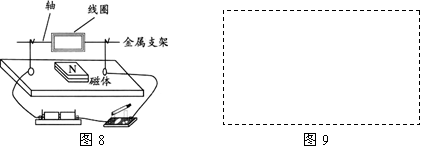

21．为了探究电动机为什么会转动，小明制作了一台简易电动机(如图8)他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用于轻推一下线圈，线圈就会不停地转动起来

(1)要想改变线圈的转动方向，小明可采用的措施是：　　　 、　　　 ；(写出两点)

(2)开关闭合后，如果电动机不转，可能的原因是：　　　 、　　　 (写出两点)　

(3)小明还想设计一个能调节电动机转速的实验装置，请你在图9的虚线框内画出实验电路图。(电动机用符号M表示)

20．运用知识解决问题；

(1)为什么用久了的灯泡会变暗？

(2)小雨从第(1)题的现象中得到启示，想探究灯泡的电功率和电阻的关系，他找来一些实验器材，除电源、开关、导线外，还需要­­­­_______________，请你帮他设计一个实验电路画在图7的方框内。

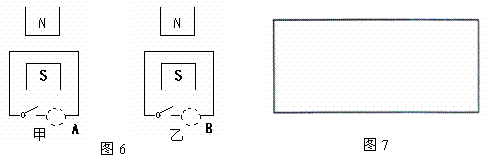

19．如图6所示，图甲是探究电磁感应现象的实验电路，图乙是探究磁场对电流的作用的实验电路，请你在甲、乙两图中的A、B两处填上合适的元件符号。

18．下面流程图是用来说明汽油机的一个工作循环及涉及到的主要能量转化情况，请将其补充完整。

17．根据小洪家的电能表(见图5)可知，他家最大允许接入的用电器的总功率为______W，若他家本月用电100度．他家电能表本月初的示数如图5所示，则本月底电能表上的示数是．本月用电与完全燃烧质量为_______kg的焦炭所释放的热量相等(焦炭的热值q＝3.0×10⁷J/kg)。
