14．北京奥委会接受专家的建议，大量采用对环境有益的新技术，如奥运会场馆周围80﹪-90﹪的路灯将利用太阳能发电技术，奥运会90﹪的洗浴热水将采用全玻真空太阳能集热技术。太阳能的产生是由于太阳内部高温高压条件下的核反应形成的，其核反应方程是

A．　 　　　　　　　　　　　　　 B．

　　　　 C．　　 　　　 D．

15．如图所示，弹簧秤外壳质量为m₀，弹簧及挂钩的质量忽略不计，挂钩吊一重物质量为m，现用一方向竖直向上的外力F拉着弹簧秤，使其向上做匀加速直线运动，则弹簧秤的读数为

A．mg　　　　　　 B．

C．　　 D．

16.从下列哪一组数据可以算出阿伏加德罗常数

　 A.水的密度和水的摩尔质量　　　　　　 B.水的摩尔质量和水分子的体积

　 C.水分子的体积和水分子的质量　　　　 D.水分子的质量和水的摩尔质量

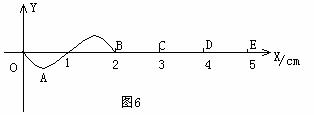

17．如图所示，一列简谐横波沿X轴正

方向传播，t=0时，波传播到X轴上的B质点，

在它左边的A质点在负最大位移处。在

时，质点A第二次出现在正的

最大位移处，则

A、波的波速等于

B、时，质点C在平衡位置处且向上运动

C、时，波刚好传播到E点，此时E点的振动速度等于零。

D、当质点E第一次出现在正最大位移处时，质点B恰好在波谷

18．如图所示，只含黄光和紫光的复色光束PQ，沿垂直MMˊ面方向射入空气中的玻璃砖内，经NNˊ面后被分成两光束OA和OB，沿如图所示方向射出，则

A．OA为黄光，OB为紫光

B．OA为紫光，OB为黄光

C．OA为黄光，OB为复色光

D．OA为紫光，OB为复色光

19．把火星和地球绕太阳运行的轨道视为圆周。由火星和地球绕太阳运动的周期之比可求得　

A．火星和地球的质量之比

B．火星和太阳的质量之比

C．火星和地球到太阳的距离之比

D．火星和地球绕太阳运行速度大小之比

20．如图所示为一个质量为m、带电量为+q的圆环，可在水平放置的粗糙细杆上自由滑动，细杆处于磁感应强度为B的匀强磁场中，圆环以初速度v₀向右运动直至处于平衡状态，则圆环克服摩擦力做的功可能为　

　 A．0　　　　　　 B．

　 C．　　　 D．

21．空气中的负离子对人的健康极为有益。人工产生负氧离子的方法最常风的是电晕放电法。如图所示，一排针状负极和环形正极之间加上直流高压电，

电压达5000V左右，使空气发生电离，从而产生负氧离子(O₃^-)

排出，使空气清新化，针状负极与环形正极间距为5mm，且视

为匀强电场，电场强度为E，电场对负氧离子的作用力为F，则

A．E=10³N/C，F=1.6×10^-16N

B．E=10⁶N/C，F=1.6×10^-16N

C．E=10³N/C，F=1.6×10^-13N

D．E=10⁶N/C，F=1.6×10^-13N

22．(12分)

21.(8分)

20．(6分)

19、(6分)

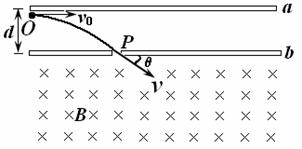

22．(12分)如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×10⁵N/C，b板下方整个空间存在着磁感应强度大小为B=T、方向垂直纸面向里的匀强磁场．今有一质量为m=1.6×10^-19kg、电荷量为q=1.6×10^-18C的带正电的粒子(不计重力)，从贴近a板的左端O点以v₀ =×10³m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而进入匀强磁场，最后粒子回到b板的Q处(图中未画出)．求：

(1)粒子离开b板时速度v的大小及方向；

(2)P、Q之间的距离L；

(3)从P点运动Q点所用的时间．

温州市(2)

21.(8分)如图17甲所示，一对平行光滑轨道放置在水平面上，两轨道间距=0.2m，电阻R=1.0Ω；有一导体杆静止地放在轨道上，

与两轨道垂直，杆及轨道的电阻皆可忽略

不计，整个装置处于磁感应强度B=0.5T

的匀强磁场中，磁场方向垂直轨道面向下。

现用一外力F沿轨道方向拉杆，使之做匀

加速运动，测得力F与时间t的关系如

图17乙所示，求杆的质量m和加速度a.

20．(6分)一束电子流在U₁=500V的电压作用下得到一定速

　　 度后垂直于平行板间的匀强电场飞入两板间的中央，如

图3-37所示。若平行板间的距离d=1cm，板长l=5cm，问

至少在平行板上加多大电压U₂才能使电子不再飞出平行板？

19、(6分)如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直遇导轨所在平面的匀强磁场。金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源。现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止。导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R₀=2.5Ω，金属导轨电阻不计，g取10m/s²。已知sin37º=0.60，cos37º=0.80，求：

(1)通过导体棒的电流；　　　　　　　　　　　

(2)导体棒受到的安培力大小；

(3)导体棒受到的摩擦力。　

18、有一电阻值约为20Ω、额定功率约为7.2W的电阻，现准备用伏安法测量多组数据，借助I-U图象较准确地测其阻值，实验室提供的器材有：

A. 电流表(量程0-3A，内阻约0.1Ω)　

B. 电流表(量程0-0.6A，内阻约0.5Ω)

C. 电压表(量程0-3V，内阻约3kΩ)　

D. 电压表(量程0-15V，内阻约15kΩ)

E. 滑动变阻器(阻值0-10Ω，额定电流2A)

F. 滑动变阻器(阻值0-1KΩ，额定电流2A)

G. 直流电源(电动势12V，内阻不计)　 H. 开关及导线若干

①要使测量误差尽量的小，电流表应选择　 ____，电压表应选择　 _ __ , 滑动变阻器应选择　 ____。(填序号字母)

②请在图中按实验要求完成测量电路的实物连接。
