23．(12分)如图甲所示某电阻R随摄氏温度t变化的关系，图中R₀表示0℃时的电阻，k表示图线的斜率，若用该电阻与电池(E、r)、电流表R_g、滑动变阻器R′串连起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到了一个简单的“电阻测温计”。

(1)使用“电阻测温计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t₁<t₂，则t₁的刻度应在t₂的__▲__侧(填“左”、“右”)；

(2)在标识“电阻测温计”的温度刻度计，需要弄清所测温度和电流的对应关系，请用E、R₀、k等物理量表示所测温度t与电流I的关系式t＝__▲__；

(3)利用温度和电流的对应关系计算温度，需要知道电流表的内阻R_g，现要精确测量电流表的内阻R_g(约为200Ω)，实验室备有下列可供选用的器材：

A．电阻箱R₁(0-99．99Ω);　 B．电阻箱R₂(0-999．9Ω)；

C．滑线变阻器R₃(0-20Ω);　 D．滑线变阻器R₄(0-20kΩ)

此外，还有电动势合适的电源、开关、导线等。

①在虚线框内设计一个用“半偏法”测电流表内阻R_g的电路；

②在这个实验电路中，电阻箱应选__▲__；滑线变阻器应选__▲__。(用器材前的字母表示)

(4)用“半偏法”测得的电流表内阻的测量值偏大还是偏小？__▲__。由此因素造成的温度测量值偏大还是偏小？__▲__。

22．(6分)在“用单摆测定重力加速度”的实验中：

(1)甲同学用游标卡尺测量摆球的直径如图所示，则游标卡尺的读数是__▲__cm。

(2)乙同学利用测量出的几组不同摆长L和周期T的数值，作出如图T²-L图象中的实线OM，丙同学也进行了与乙同学同样的实验，

但实验后他发现测量摆长时忘了加上摆球的半径，则丙同学做出的T2-L图象为

A．虚线①，不平行实线OM

B．虚线②，平行实线OM

C．虚线③，平行实线OM

D．虚线④，不平行实线OM

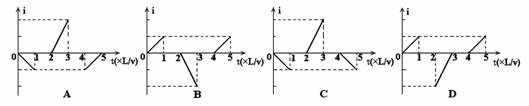

21．如图所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面．一直角三角形闭合导线框abc位于纸面内，框的ab边与bc边互相垂直．导线框与磁场区域的尺寸如图所示．从t＝0时刻开始，线框匀速穿过两个磁场区域，速度方向与bc边平行，并垂直于磁场边界．以逆时针方向为线框中电流i的正方向，以下四个i－t关系示意图中正确的是：

第Ⅱ卷(非选择题　共174分)

20．如图所示，在一个匀强电场(图中未画出)中有一个四边形ABCD，其中，M为AD的中点，N为BC的中点．一个带正电的粒子从A点移动到B点，电场力做功为W_AB＝2．0×10^－9J；将该粒子从D点移动到C点，电场力做功为W_DC＝4．0×l0^－9J．则以下分析正确的是：

A．若粒子的电量为2×10^－9C，则U_BA＝1V

B．若将该粒子从M点移动到N点，电场力做功为W_MN＝3．0×10^－9J

C．若A、B之间的距离为lcm，粒子的电量为2×10^－7C，该电场的场强一定是E＝1V/m

D．N点的电势可能比M点的电势高

19．如图所示，AB为斜面，BC为水平面，从A点以水平初速度v向右抛出一小球，其落点与A的水平距离为s₁，从A点以水平初速度2v向右抛出一小球，其落点与A的水平距离为s₂，不计空气阻力，s₁∶s₂可能为

A．1∶2　 　　　　　　　　　 B．1∶3 　　　　　　　　　　 C．1∶4　 　　　　　　　　　 D．1∶5

18．已知太阳光从太阳射到地球需要500s，地球半径约为6．4×10⁶m，地球公转角速度约为2×10^－7rad/s，根据上述数据以及日常天文知识，可以估算太阳的质量与地球质量之比约为：

A．3．3×10³　 　　　　　　 B．3．3×10⁵ 　　　　　　 C．9．7×10⁷　 　　　　　　 D．9．7×10⁹

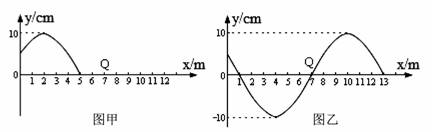

17．如图甲是一列沿x轴正方向传播的简谐横波在t＝0时刻的图象，此刻x＝5m的质元刚开始振动。如图乙是该波在t＝0．2s时刻的波的图象，已知这段时间内x＝7m的质元Q有两次到达波峰的经历，则该波：

A．该波的波速为100m/s

B．图乙时刻Q点的振动方向沿y正方向

C．波源开始振动方向沿y负方向

D．从t＝0开始，经0．05s，Q的路程为10cm

16．如图所示，设有一分子位于图中的坐标原点O处不动，另一分子则位于正x轴上不同位置处。图中纵坐标表示这两个分子间分子力的大小，两条曲线分别表示斥力或引力的大小随两分子间距离变化的关系，e为两曲线的交点，则：

A．ab线表示引力，cd线表示斥力，e点的横坐标约为10^－10m

B．ab线表示斥力，cd线表示引力，e点的横坐标约为10^－15m

C．另一分子从A向C运动过程中，它将一直加速运动

D．另一分子从A向C运动过程中，分子势能逐渐减小

15．如图所示，两平行细光束a、b从空气中垂直射入直角玻璃三棱镜的AB面，对应的折射光线为a′、b′，且a′、b′有发散的趋势，则下列说法正确的是：

A．b光束在棱镜中传播速度较大

B．若a′光为黄光，则b′光可能为红光

C．在相同的条件下做双缝干涉实验，b光束得到的干涉条纹间的距离较大

D．若改变光线a、b在AB界面上的入射角，则光在AB界面上一定不能发生全反射，在AC界面上可能发生全反射。

14．若一群处于第5能级的氢原子向低能级跃迁时辐射的光子中，有5种频率的光子能使某金属发生光电效应，则氢原子从第3能级向低能级跃迁时，辐射的光子中，有几种光照射到该金属上时能产生光电效应？

A．0　 　　　　　　　　　　　　 B．1 　　　　　　　　　　　　 C．2　 　　　　　　　　　　　　 D．3
