22．河南省武陟一中2010届高三第一次月考如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为 B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I =　　　　　　 。线框从中性面开始转过 的过程中，通过导线横截面的电荷量q =　　　　　 。

答案： ，

21. 河南省新郑州二中分校2010届高三第一次模拟如图所示，一导体棒在匀强磁场中沿金属导轨做简谐运动，OO′为平衡位置，aa′和分别为离开平衡位置的最大位移处，则(　 AD　 )

A.若金属棒自OO′向aa′运动过程中，电容器上极板带正电

B.若金属棒自bb′向OO′运动过程中，电容器上极板带正电

C.当金属棒通过OO′时，电容器所带电荷量最大

D.当金属棒通过aa′时，电容器所带电荷量最大

20．湖南师大附中2010届高三第五次月考试卷如图所示，相距为d的两水平直线和分别是水平向里的匀强磁场的边界，磁场的磁感应强度为B，正方形线框abcd边长为L(L<d)、质量为m。将线框在磁场上方ab边距为h处由静止开始释放，当ab边进入磁场时速度为，cd边刚穿出磁场时速度也为。从ab边刚进入磁场到cd边刚穿出磁场的整个过程中： ( 　B　 )

　A．线框一直都有感应电流

　B．线框一定有减速运动的过程

　C．线框不可能有匀速运动的过程

　D．线框产生的总热量为mg(d+h+L)

19．浙江省温州市十校联合体2010届高三期中联考如图所示电路，两根光滑金属导轨，平行放置在倾角为θ的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可略去不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用，金属棒沿导轨匀速下滑，则它在下滑h高度的过程中，以下说法正确的是( AC )

A．作用在金属棒上各力的合力做功为零

B．重力做功等于系统产生的电能

C．金属棒克服安培力做功等于电阻R上产生的焦耳热

D．金属棒克服恒力F做功等于电阻R上发出的焦耳热

18．吉林省长白县2010届高三质量检测如图所示，矩形线圈处于匀强磁场中，当磁场分别按图(1)图(2)两种方式变化时，t₀时间内线圈产生的电能及通过线圈某一截面的电量分别用W₁、W₂、q₁、q₂表示，则下列关系式正确的是　　　　　　　　　　　　 (　 A　 )

　 　　　　　　　　　　　　　　　　　　　　　　　　　 A．W₁= W₂ q₁= q ₂

B．W₁>W₂ q₁= q ₂

C．W₁< W₂ q₁< q ₂

D．W₁> W₂ q ₁> q ₂

17．海南省海口市2010届高三调研测试

B2

B1

在光滑水平面上，边长为L的正方形导线框abcd在水平拉力作用下，以恒定的速度v₀从匀强磁场的左区B₁完全拉进右区B₂。在该过程中，导线框abcd始终与磁场的边界平行。B₁ =B₂，方向垂直线框向下，中间有宽度为L/2的无磁场区域，如图2所示。规定线框中逆时针方向为感应电流的正方向。从ab边刚好出磁场左区域B₁开始计时，到cd边刚好进入磁场右区域B₂为止，下面四个线框中感应电流i随时间t变化的关系图像中正确的是　　　　　　　　 (　 D　 )

　

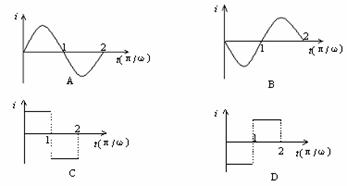

16．吉林省长白县2010届高三质量检测如图所示，一圆柱形铁芯上沿轴线方向绕有矩形线圈，铁芯与磁极的缝隙间形成了辐向均匀磁场。磁场的中心与铁芯的轴线重合. 当铁芯绕轴线以角速度ω转动的过程中，线圈中的电流变化图象是下图中的哪一个？(从图位置开始计时，NS极间缝隙的宽度不计. 以a边的电流进入纸面，b边的电流出纸面为正方向)　　　　　　　　　　　　　　　　　　　　　 (　 D　 )

　

i

15．湖南师大附中2010届高三第五次月考试卷等离子气流由左方连续以v₀射入P_l和P₂两板间的匀强磁场中,ab直导线与P_l、P₂相连接，线圈A与直导线cd连接.线圈A 内有随图乙所示的变化磁场.且磁场B 的正方向规定为向左，如图甲所示，则下列叙述正确的是　 (　 　BD　 )

A.0-ls内ab、cd导线互相排斥

B.1-2s内ab、cd导线互相吸引

C.2-3s内ab、cd导线互相吸引

D.3-4s内ab、cd导线互相排斥

14．山东省费县一中2010届高三第一次调研测试如图为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧运动，(是线圈中心)，则( D )

A.从X到O，电流由E经G流向F，先增大再减小

B.从X到O，电流由F经G流向E，先减小再增大

C.从O到Y，电流由F经G流向E，先减小再增大

D.从O到Y，电流由E经G流向F，先增大再减小

13. 福建省厦门外国语学校2010届高三第三次月考如图所示电路中，电源电动势为E，线圈L的电阻不计。以下判断正确的是　 (　 C　 )　 　

A．闭合S，稳定后，电容器两端电压为E

B．闭合S，稳定后，电容器的a极带正电

C．断开S的瞬间，电容器的a极板将带正电

D．断开S的瞬间，电容器的a极板将带负电
