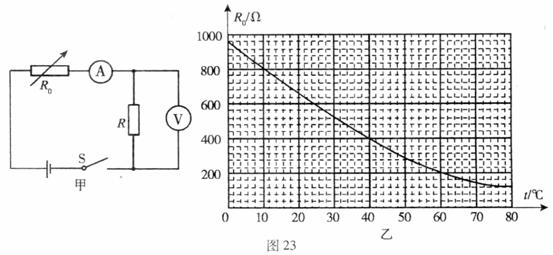

42．现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图23甲所示的电路，将热敏电阻R₀置于细菌培养箱内，其余部分置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是12V，定值电阻R的阻值是200Ω。热敏电阻R₀的阻值随温度变化的关系如图23乙所示。求：

(1)当培养箱内的温度为40℃时，电压表的示数；

(2)已知电流表量程是0-30mA，电压表量程是0-8V，则此电路能测量的最高温度。

41．如图22所示的电路中。电源两端电压不变；电阻R₁的阻值为10Ω。闭合开关S，电流表A₁的示数为2A，电流表A₂的示数为0.8A。求：

(1)通过电阻R₁的电流I₁;

(2)电源两端电压U；

(3)电阻R₂的阻值。

40．实验表明：通常人体向外界散热时，每小时释放的热量可将与人体相等质量的水温度升高2℃。求：一位质量为50kg的中学生每小时向外释放的热量是多少?[水的比热容为4.2×10³J／(kg·℃)]

39．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。要求从实验桌上选择适当器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。请根据上述要求，画出实验电路图，并写出实验步骤，画出实验数据记录表。

(1)实验电路图：

(2)实验步骤：

(3)实验数据记录表．

38．小刚做测定小灯泡额定功率的实验，实验桌上备有下列器材：额定电压为2.5V的小灯泡、电压未知的电源(两端电压不变)、阻值为R的定值电阻、滑动变阻器、电压表各一只、三个开关和导线若干。

(1)小刚设计实验方案测量小灯泡的额定功率，小丽帮他连接了一部分实验电路(如图21所示)，请你按设计要求完成图21所示的剩余部分实验电路的连接。

(2)请写出本实验主要测量步骤及所测物理量：按图连接电路，_______________________________________________________________________________。

　(3)本实验中计算小灯泡额定功率的表达式P=_________________________________。

37．小明在探究电流通过导体产生的热量与哪些因素有关的实验中，如图20所示，把两段金属丝A、B(已知两金属丝电阻分别为R_A、R_B，且R_A＜R_B)串联后，分别放在两个完全相同的烧瓶中接入电路，在烧瓶中加入质量、初温均相同的煤油，a、b是两支完全相同的温度计。闭合开关通电一定时间，可观察到__________________瓶内煤油的温度升高更快些。(选填“甲”或“乙”)。此方案可探究____________________________的关系。

36．小丽用伏安法测量小灯泡L的电阻。

(1)请你在方框内画出实验电路图。

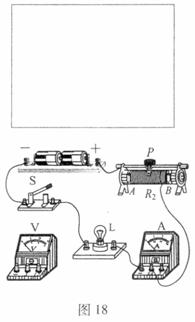

(2)如图18为小丽未完成的实物连线图，请你将电压表接入电路。

(3)在开关闭合前，图18中滑动变阻器的滑片应置于________________端(填“左”或“右”)。

(4)小丽检查电路连接正确无误，闭合开关S，发现灯不发光，且电压表示数、电流表示数均为零。若电路中只有一处故障，且电源、开关S、电流表、电压表均无故障。请你判断电路出现的故障可能是：__________________________________________。

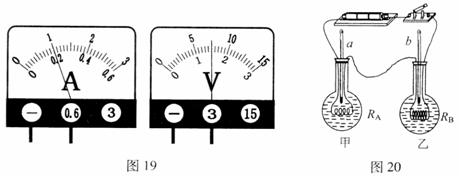

(5)排除电路故障后，闭合开关S，调节滑动变阻器滑片，观察到电流表、电压表的示数如图19所示，此时通过小灯泡的电流为______________A；此时小灯泡的电阻为_______________Ω。

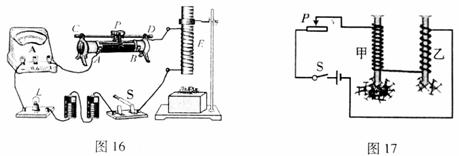

35．小亮研究电磁铁磁性强弱与线圈中电流大小的关系，设计了如图16所示的实验装置图,其中E表示电磁铁。

(1)当闭合开关S，滑动变阻器的滑片P向左移动时，可观察到电磁铁E吸引大头针的数量_____________，这说明电磁铁的磁性随___________________________________。

(2)小亮同学继续探究影响电磁铁磁性强弱的其它因素，他利用两个相同的铁钉设计出如图17所示的实验电路。通过观察实验可得到的结论是：____________________________。

34．小华探究水和沙子的吸热能力，实验器材如图15所示，用完全相同的铁架台、石棉网、酒精灯、金属杯、温度计各两个，火柴一盒。实验中对质量相等的水和沙子进行加热，请回答下列问题：

(1)在实验过程中，为使水和干沙子吸收相同热量，应给水和干沙子加热相同的________________。

　　 (2)小华通过实验发现，加热过程中水和沙子温度升高较慢的是__________________。

33．为了探究电阻串联的问题，小明设计了如图14所示的实验电路，其中R₁是电阻箱，R₂是定值电阻，R₁与R₂串联的总电阻(即等效电阻)用R表示。电流表测量串联电路中的电流I,电压表测量A、B两点间的电压U。小明通过实验记录的数据如下表所示。请你根据表中实验数据，归纳出在串联电路中，总电阻R跟电阻R₁的关系：____________________________。
