15.如图所示,在NOQ范围内有垂直于纸面向里的匀强磁场I,在MOQ范围内有垂直于纸面向外的匀强磁场II,M、O、N在一条直线上,∠MOQ = 60°。这两个区域磁场的磁感应强度大小均为B。离子源中的正离子(带电量为q,质量为m,不计重力)通过小孔O1进入极板间电压为U的加速电场区域(可认为初速度为零),离子经电场加速后通过小孔O2射出,从接近O点处进入磁场区域I。离子进入磁场的速度垂直于磁场边界MN,也垂直于磁场。 (1)当加速电场极板电压U = U0,求离子进入磁场中做圆周运动的半径R; (2) 在OQ上有一点P,P点到O点距离为L,当加速电场极板电压U1时,离子恰好通过P点第一次进入磁场II,求U1的值;
(3)当加速电场极板电压U取哪些值,才能保证离子通过P点。
14.如图所示,质量m=10 kg的物体放在水平面上,物体与水平面间动摩擦因数为μ=O.4,取g =10 m/s2,今用大小为F =50 N的水平恒力作用于物体,使物体由静止开始做匀加速直线运动,经t=8s后撤去F,求:
(1) 撤去F前的加速度大小a和力F所做的功; (2)8s末物体的动能;
(3)物体从开始运动直到最终静止的整个过程中克服摩擦力所做的功.
13.如图,物体以V0从斜面的底端上滑经A、B两点到C的速度为0,已知,VA=2VB,AB=0.75m,B到C历时0.5s,求VB
12.一个小灯泡的额定电压为6.3V,额定电流约为0.3A,用以下所给的实验器材描绘出小灯泡的伏安特性曲线,实验器材有:
电源E1:电动势为8.0V,内阻不计;
电压表V:量程为0-10V,内阻约为10kΩ
电流表A1:量程为0-3A,内阻约为0.1Ω;
电流表A2:量程为0-300mA,内阻约为1Ω;
滑动变阻器R:最大阻值10Ω,额定电流1.0A;
开关S,导线若干。
(1)实验中电流表应该选用 ,
(2)请在框内画出实验电路图,
(3)依照实验电路图将图中的实物图连接成实验电路
(4)实验测出的数据如下表所示,依照这些数据在图所示的坐标纸中描绘出该小灯泡的伏安特性曲线。
U/V |
0 |
0.5 |
0.8 |
1.0 |
1.2 |
1.5 |
2.0 |
2.5 |
3.0 |
4.0 |
5.0 |
6.0 |
6.3 |
I/A |
0 |
0.05 |
0.08 |
0.10 |
0.12 |
0.14 |
0.16 |
0.18 |
0.20 |
0.23 |
0.25 |
0.27 |
0.27 |
(5)若考虑电表的影响,滑线变阻器P滑到某一位置时,对灯泡的测量功率P测与实际功率P实进行比较有:P测 P实(填“>”、“=”或“< ” )
11.(1)下图为用游标卡尺测量工件的情况,读数为 mm

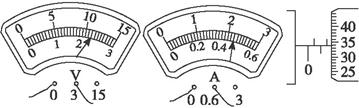

(2)在“测定金属丝的电阻率”的实验中,用电压表测得金属丝两端的电压U,用电流表测得通过金属丝中的电流I,用螺旋测微器测得金属丝的直径d,测得数据如图16-11-2所示,请从图中读出U=_________V,I=_________A,d=_________m.

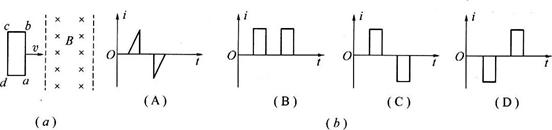

10.如下图(a)所示,一个由导体制成的矩形线圈,以恒定速度v运动,从无场区域进入匀强磁场区域,然后出来.若取逆时针方向为电流的正方向,那么在(b)图中所示的图像中,能正确反映出回路中感应电流随时间变化的是图( )
9.如图所示,长为L的轻杆一端固定质量为m的小球,另一端有固定转轴O,现使小球在竖直平面内做圆周运动,P为圆周的最高点,若小球通过圆周轨道最低点时的速度大小为,忽略摩擦阻力和空气阻力,则以下判断正确的是( )
A.小球不能到达P点
B.小球到达P点时的速度大于
C.小球能到达P点,且在P点受到轻杆向下的拉力
D.小球能到达P点,且在P点受到轻杆向上的支持力
8.2009年2月11日,美国和俄罗斯的两颗卫星在西伯利亚上空相撞,这是有史以来首次卫星碰撞事件,碰撞点比相对地球静止的国际空间站高434km.则 ( )
A.在碰撞点高度运行的卫星的周期与国际空间站的周期相等
B.在碰撞点高度运行的卫星的向心加速度比国际空间站的向心加速度小
C.在与空间站相同轨道上运行的卫星一旦加速,将有可能与空间站相撞
D.若发射一颗在碰撞点高度处运行的卫星,发射速度至少为11.2km/s
7.在平坦的垒球运动场上,击球手挥动球棒将垒球水平击出,垒球飞行一段时间后落地.若不计空气阻力,则( )
A.垒球落地时瞬时速度的大小仅由初速度决定
B.垒球落地时瞬时速度的方向仅击球点离地面的高度决定
C.垒球在空中运动的水平位移仅由初速度决定
D.垒球在空中运动的时间仅由击球点离地面的高度决定
6.如图6所示,一带负电粒子以某速度进入水平向右的匀强电场中,在电场力作用下形成图中所示的运动轨迹。M和N是轨迹上的两点,其中M点在轨迹的最右点。不计重力,下列表述正确的是( )
A.粒子在M点的速率最大
B.粒子所受电场力沿电场方向
C.粒子在电场中的加速度不变
D.粒子在电场中的电势能始终在增加
