1． 已知且(　 　　)

A．　　　　　 B．　　　　 C．　　　　　　 D．

10．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R_t=20 kΩ,R₂ =10 kΩ,R₃ =40 kΩ,R₁为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U_ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U_ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在(　 )

A. 10℃　　　 B. 20℃　　　 C. 35℃　　　 D. 45℃

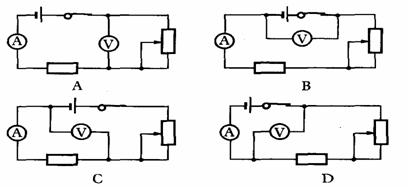

9．某同学做电学实验，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是图中的(　 )

8．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施(　 )

A．其他条件不变，使电容器两极板相对缓慢水平移动

B．其他条件不变，使电容器两极板缓慢远离

C．其他条件不变，将变阻器的滑片缓慢向左移动

D．其他条件不变，将变阻器的滑片缓慢向右移动

7．如图所示是一火警报警器的部分电路示意图，其中R₃为用半导体热敏材料制成的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是(　 )

A. I变大，U变大　

B. I变大，U变小

C. I变小，U变小　

D. I变小，U变大

6．小型交流发电机中，矩形金属线圈在匀强磁场中匀速运动，产生的感应电动势与时间呈正弦函数关系，如图2所示。此线圈与一个R=10Ω的电阻构成闭合电路。不计电路的其他电阻，下列说法正确的是(　　 )

A．交变电流的周期为0.125s

B．交变电流的频率为8Hz

C．交变电流的有效值为A

D．交变电流的最大值为4A

5．如图所示电路可将声音信号转化为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成了一个电容器，a、b通过导线与恒定电源两极相接，若声源S做简谐运动，则( )

A. a板振动过程中，a、b板之间的电场强度不变

B. a板振动过程中，a、b板所带的电量不变

C.a板振动过程中，灵敏电流计中始终有方向不变的电流

D. a板向右的位移最大时，a、b板构成的电容器的电容最大

4．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电液体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况．当测得电容值增大，可以确定h将(　　 )

A．增大　　　 B．减小　　　 C．不变　　　 D．无法判断

3. 有一内电阻为4.4的电解槽和一盏标为“110V 60W”的灯泡串联后接在电压为220V的直流电路两端，灯泡正常发光，则(　　　 )

　　 A．电解槽消耗的电功率为120W　　　　 B．电解槽发热功率为60W

　　 C．电解槽消耗的电功率为60W 　　　　 D．电路消耗总功率为60W

2．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。错误的是(　　 )

　 　A.热敏电阻可应用于温度测控装置中　

　B.光敏电阻是一种光电传感器

C.电阻丝可应用于电热设备中　 　

D.电阻在电路中主要起到通过直流、阻碍交流的作用。
