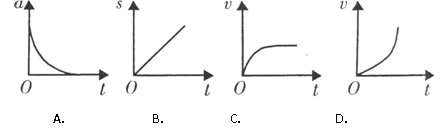

16．雨点从高空由静止下落，在下落过程中，受到的阻力与雨点下落的速度成正比，下图中能正确反映雨点下落运动情景的是( 　　)

15．在足够大的匀强磁场中，静止的钠的同位素发生衰变，沿与磁场垂直的方向释放出一个粒子后，变为一个新核，新核与放出粒子在磁场中运动的径迹均为圆，如图所示．以下说法正确的是(　 )　

A．新核为　　　

B．发生的是衰变

C．轨迹2是新核的径迹

D．新核沿顺时针方向旋转www..co

14．如图所示的图象能正确反映下面哪两个量的变化规律(　 )

A．初速度不为零的匀变速直线运动的速度与时间，y表示速度，

x表示时间

B．路端电压与外电阻，y表示路端电压，x表示外电阻

C．用单摆测定重力加速度的实验中，周期的二次方T ²与摆长L，

y表示T ²，x表示Lwww..co

D．研究弹簧的弹力与弹簧的长度关系的实验中，y表示弹簧的长度，x表示弹力的大小

13．在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小为B的匀强磁场，区域I的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场Ⅰ区时，恰好以速度 v₁做匀速直线运动；当ab边下滑到JP与MN的中间位置时，线框又恰好以速度v₂做匀速直线运动，从ab进入GH到MN与JP的中间位置的过程中，线框的动能变化量为△E_k，重力对线框做功大小为W₁，安培力对线框做功大小为W₂，下列说法中正确的有　　　　　　　　　　 　 (　　 )　 www..co

A．在下滑过程中，由于重力做正功，所以有v₂＞v₁

B．从ab进入GH到MN与JP的中间位置的过程中，机械能守恒

C．从ab进入GH到MN与JP的中间位置的过程，有(W₁－△E_k)机械能转化为电能

D．从ab进入GH到MN与JP的中间位置的过程中，线框动能的变化量大小为△E_k= W₁－W₂

12．一列简谐横波沿x轴正方向传播，频率为5 Hz，某时刻的波形如下图所示，介质中质点A在距原点8 cm处，质点B在距原点16 cm处，从图象对应时刻算起，质点A的运动状态与图示时刻质点B的运动状态相同所需的最短时间为(　　 )www..co

A．0.08s　　　　　　　 B．0.12s　　　　　 C．0.14s　　　　　 D．0.16s

11．如图所示的电路可将声音信号转化为电信号。该电路中，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜，a、b构成了一个电容器，且通过导线与恒定电源的两极相接。若声源S做简谐运动，则a振动过程中　 (　　 )

A．a、b板之间的电场强度保持不变

B．a、b板所带的电荷量保持不变

C．电路中始终有方向不变的电流

D．a板向右位移最大时，电容器电容最大

10．如图2所示，A线框接一灵敏电流计，B线框放在匀强磁场中，B线框的电阻不计，具有一定电阻的导体棒可沿线框无摩擦滑动，今用恒力F向右拉CD由静止开始运动，B线框足够长，则通过电流计中的电流方向和大小变化是：(　　 ) www..co

A．G中电流向上，强度逐渐增强；

B．G中电流向下，强度逐渐增强；

C．G中电流向上，强度逐渐减弱，最后为零；

D．G中电流向下，强度逐渐减弱，最后为零。

9.在某交流电路中，有一正在工作的变压器，原、副线圈的匝数分别为n₁=600匝、n₂=120匝，电源的电压为U＝311sin100πtV，原线圈中串联一个0.2A的保险丝，为保证保险丝不被烧毁，则(　 )

A．负载功率不能超过44W　　　　　　　 B．负线圈电流的最大值不能超过1A

C．负线圈电流的有效值不能超过1A　　　 D．负线圈电流的有效值不能超过0.2A

8.下列说法中正确的是：(　 )

A.经常开窗通风也是减少日常环境中氡的放射性危害的重要措施www..co

B. 把放射性元素掺杂到其它稳定元素中，放射性元素的半衰期会变短

C.(钍)经过多次和衰变，变成(铅)后，铅核比钍核少了16个中子

D. 放射性射线能杀死生物体细胞或诱发基因突变，故任何剂量的射线对人体都会产生伤害

7.同学们在由静止开始向上运动的电梯里，把一测量加速度的小探头固定在一个质量为1kg的手提包上，到达某一楼层停止，采集数据并分析处理后列出下表：

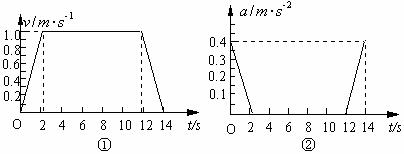

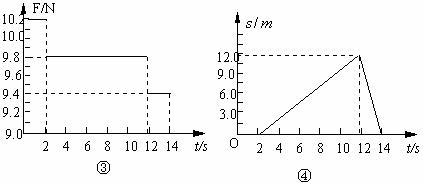

为此同学们在计算机上画出了很多图象，请你根据上表数据和所学知识判断下列图象(设F为手提拉力，g＝9.8m/s²)中正确的是(　 ) www..co

A.①②　　　　　　　 　B.②③ 　　　　　C.③④　 　　　　　D.①③
