1．用黑色签字笔或圆珠笔将标有“　 ”符号处的答案填写在答题卡对应题号的相应位上。注意：在试卷上作答无效。

20．某个由导电介质制成的电阻截面如图所示。导电介质的电阻率为ρ、制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极。设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，R的合理表达式应为　　　　　　　　　　　　　　 (　　 )　　　　　　　　　　　　　　　　　

　　　 A．　 B．　　 C．　 D．

第II卷(非选择题　 共180分)

19．如图所示，水平固定的带电小圆盘A，取盘中心O点的电势为零，从盘心O处释放一质量为m，带电量为+q的小球，由于电场的作用，小球竖直上升的最大高度可达盘中心竖直线上的C点，且OC=h，又知道小球通过竖直线上B点时的速度最大且为v_m，由此可以确

　　　 定　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．B点的场强和C点的场强　　 　　　　　　 B．C点的场强和B点的电势

　　　 C．B点的场强和C点的电势　　　　　　　　　 D．B点的电势和C点的电势

18．一列沿x轴传播的简谐横波革时刻的波形图线如图中甲所示，若从此时刻开始计时，则

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若该波沿x轴正方向传播，则图乙可能是a质点的振动图线

　　　 B．若该波沿x轴正方向传播，则图乙可能是c质点的振动图线

　　　 C．若该波沿x轴负方向传播，则图乙可能是b质点的振动图线

　　　 D．若该波沿x轴负方向传播，则图乙可能是d质点的振动图线

16．已知地球半径为R，质量为M，自转角速度为ω，地面重力加速度为g，万有引力常量为G，地球同步卫星的运行速度为v，则第一宇宙速度的值可表示为　　　　 (　　 )

　　　 A．　　　　　　　　 B．　　　　　 C．　　　　　 D．

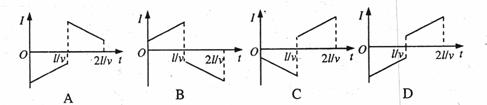

　 17．图中两条平行虚线之间存在匀强磁场，虚线的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合，如图所示。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是(　　 )

15．为了探究影响平抛运动水平射程的因素，某同学通过改变抛出点的高度及初速度的方法做了6次实验，实验数据记录如下表。以下探究方案符合控制变量法的是　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若探究水平射程与初速度的关系，可用表中序号为1、3、5的实验数据

　　　 B．若探究水平射程与高度的关系，可用表中序号为1、3、5的实验数据

　　　 C．若探究水平射程与高度的关系，可用表中序号为2、4、6的实验数据

　　　 D．若探究水平射程与初速度的关系，可用表中序号为2、4、6的实验数据

13．下列叙述中符合历史史实的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．卢瑟福的α粒子散射实验揭示了原子核内部有复杂结构

　　　 B．玻尔理论成功地解释了各种原子的发光现象

　　　 C．爱因斯坦成功地解释了光电效应现象

　　　 D．牛顿提出的质量不变性是狭义相对论的基本假设之一

　 14．某同学在实验室做测定玻璃折射率实验时，用测得的多组入射角θ₁和折射角θ₂作出

sinθ₁-sinθ₂图线如图所示。下列判断中正确的是(　　 )

　　　 A．他做实验时，光是由玻璃射入空气

　　　 B．玻璃的折射率为0.67

　　　 C．玻璃的折射率为0.33

　　　 D．玻璃全反射时临界角的正弦值为0.67

12．室温下，下列叙述正确的是(溶液体积变化忽略不计) 　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．在①、②中分别加入氯化铵固体，两溶液的pH均增大

　　　 B．分别将等体积的③和④加水稀释100倍，所得溶液的pH：③<④

　　　 C．①、④两溶液等体积混合，所得溶液中c(C1^－)> c (NH)> c (OH^一)> c (H⁺)

　　　 D．②、③两溶液混合，若所得溶液的pH=7，则c (CH₃COO^一)> c (Na⁺)

11．在下列溶液中，各组离子一定能够大量共存的是(　　 )

　　　 A．c(H⁺)=10^－12mol·L^－1的溶液：K⁺、Ba²⁺、C1^－、NO

　　　 B．使酚酞变红的溶液：Na⁺、C1^－、SO、Fe³⁺

　　　 C．使紫色石蕊变红的溶液：Fe²⁺、Mg²⁺、NO、C1^－

　　　 D．碳酸氢钠溶液：K⁺、SO、C1^－、H⁺

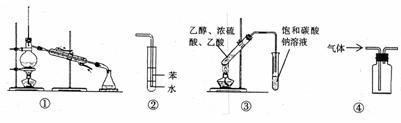

10．关于下列各实验装置的叙述中，正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．装置①常用于分离互不相溶的液体

　　　 B．装置②可用于吸收NH₃

　　　 C．装置③可用于制备乙酸乙酯　　

　　　 D．装置④可用于收集NO、CO₂等气体
