23、(10分)有一个小灯泡上标有“4.8V　 2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U²的关系曲线．有下列器材可供选用：

A．电压表V₁(0-3V，内阻3kΩ)　

B．电压表V₂(0-15V，内阻15kΩ)

C．电流表A(0-0.6A，内阻约1Ω)　

D．定值电阻R₁＝3kΩ

E．定值电阻R₂＝15kΩ　　　　　　　　　　 　 　 　

F．滑动变阻器R(10Ω，2A)

G．学生电源(直流6V，内阻不计)

H．开关、导线若干

(1)实验中所用电压表应选用　　 ，定值电阻应选用　　 (均用序号字母填写)；

(2)为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；

(3)利用上述实验电路图测出的电压表读数U_V与此时小灯泡两端电压U的定量关系是　　　 .

(4)下列关于小灯泡功率与电压平方关系的四个图象中可能正确的是　　　 ．

22、(8分)汽车正在走进我们的家庭．研究发现，在无风状态下，汽车在高速行驶时受到的空气阻力f主要与汽车正面投影面积S和汽车行驶速度v有关，通过汽车在风洞实验室模拟实验得到如下数据：

f /102 N　　　 　v / (ms-1) S / m2	20	30	40	50	60
2.0	2.0	4.4	8.0	12.6	18.0
2.5	2.5	5.6	10.1	15.6	22.5
3.0	3.0	6.8	11.9	18.7	27.1
3.5	3.5	7.9	14.0	21.8	31.5
4.0	4.0	8.9	16.1	25.1	35.9

(1)请根据表中数据在(a)图中作出正面投影面积为3.0 m²的汽车的f－v图线；为了求出此汽车的f与v间的具体关系，请你选取合适的坐标轴，在(b)图中作出线性图线．

(2)汽车受到的空气阻力f与汽车正面投影面积S 、行驶速度v 的关系可表示为

f = 　　　　　　(比例系数用k表示)；

2、计算题解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值的单位。

21、如图10所示，两平行金属板A、B接于电池的两极，一摆球带正电的单摆悬挂在A板上，摆绳为绝缘的轻质细绳，在没有电场时单摆做简谐振动的周期为T₀ ，现闭合开关S，让单摆做简谐振动，设周期为T，则：

　　 A．T₀小于T　　　　　　　　　　　　　　　　　　

　　 B．保持S闭合，B板向下平移，则周期小于T

　　 C．S由闭合到断开后，B板向左平移，则周期等于T

　　 D．S由闭合到断开后，B板向下平移，则周期等于T

第Ⅱ卷(非选择题　 共174分)

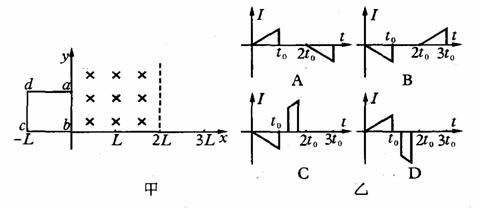

20．如图甲所示，在2L≥x≥0的区域内存在着匀强磁场，磁场的方向垂直于xOy平面(纸面)向里，具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合，bc边长为L．令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正)随时间t的函数图象可能是图乙中的哪一个？

19．如图所示，理想变压器原、副线圈匝数之比为10∶1,原线圈接正弦交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯光正常发光。则

A．电源输出功率为60W　　　　

　B．原线圈端电压为22 V

C．电流表的示数为A　　　　

D．电流表的示数为A

18．质量为m的物体放在水平面上，在大小相等、互相垂直的水平力F₁与F₂的作用下从静止开始沿水平面运动，如图所示．若物体与水平面间的动摩擦因数为μ，则物体

A、在F₁的反方向上受到的摩擦力

B、在F₂的反方向上受到的摩擦力

C、在F₁、F₂合力的反方向上受到摩擦力为

D．在F₁、F₂合力的反方向上受到摩擦力为

17．如图所示，在O点处放置一个正电荷。在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m、电荷量为q。小球落下的轨迹如图中虚线所示，它与以O为圆心、R为半径的圆(图中实线表示)相交于B、C两点，O、C在同一水平线上，

∠BOC=30°，A距离OC的竖直高度为h。若小球通过B点的速度为v，则下列说法中正确的是：　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　

A．小球通过C点的速度大小是

B．小球通过C点的速度大小是

C．小球由A到C电场力做功是-mgh

D． 小球由A到C机械能的损失是

16．宇宙飞船绕地球做匀速圆周运动，线速度的大小为，周期为,飞船向后喷气进入更高的轨道，在新的轨道做匀速圆周运动，运动的线速度的大小为v₂，周期为，则

A．　 　　　　　　　　　　　　　　　　　　 B．

C． 　　　　　　　　　　　　　　　　　　　 D．

15．图7中坐标原点处的质点O为一简谐横波波源，当t=0时，质点O开始从平衡位置振动，波沿X轴向两侧传播。t₁=1.5s时刻波形第一次如图所示，则：

　　 A．波源的初始振动方向是从平衡位置沿Y轴向下；

　　 B．当t₂=6s时刻，－4m和4m两处的质点会分别沿波的传播方向传到－16m和16m的位置

　　 C．从t=0开始经12s的时间，平衡位置是x=5m处的质点运动的路程是1.35m

　　 D．如果此波是从密度小的介质中传到密度大的介质中，则波的频率将变大
