13．(8分)

　 (1)在“测定电池的电动势和内阻”的实验中，有下列器材：

　　　　 干电池：电动势约为1.5V，符号

　　　　 电压表：量程3V，内阻约为3kΩ，符号V；

　　　　 电流表1：量程0.6A，内阻约为1Ω，符号A1；

　　　　 电流表2：量程1mA，内阻约为50Ω，符号A2；

　　　　 滑动变阻器：最大阻值为20Ω，符号

　　　　 单刀单掷开关一个，符号

　　　　 导线若干

　 　　　 请选择合适的器材，在下列虚线框内用元件符号画出实验电路图。

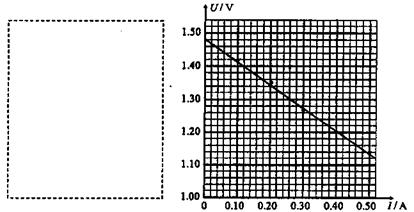

　 (2)某同学根据实验数据，画出U-I图象如图所示，则干电池的电动势为　　　 V，内阻为　　　　　 Ω。(小数点后保留两位数字)

12．(6分)某同学通过实验研究小灯泡的电压与电流的关系。实验器材如下：电源(电动势3V，内阻1Ω)、开关、滑动变阻器(最大阻值20Ω)、电压表、小灯泡、导线若干。

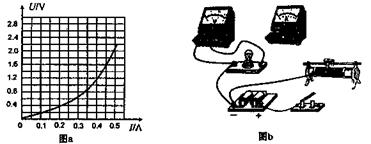

　 (1)实验中移动滑动变阻器的滑片，得到小灯泡U-I图象如图a所示，则可知小灯泡的电阻随电压增大而　　　　　 (填“增大”、“减小”或“不变”)

　 　 (2)根据图a，在图b中把缺少的导线补全，连接成实验电路。

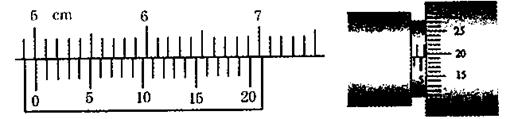

11．(6分)下图分别为游标卡尺与螺旋测微器的读数示意图，则游标尺读数为　　　　 mm，螺旋测微器读数为　　　　　 mm。

8．如图所示，光滑金属导轨AC、AD固定在水平面内，并处在竖直向下、大小为B的匀强磁场中。有一质量为m的导体棒以初速度从某位置开始在导轨上水平向左运动，最终恰好静止在A点。在运动过程中，导体棒与导轨始终构成等边三角形回路，且通过A点的总电荷量为Q。已知导体棒与导轨间的接触电阻阻值恒为R，其余电阻不计。则

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　　 A．该过程中导体棒做匀减速运动

　　　　 B．该过程中接触电阻产生的热量为

　　　　 C．开始运动时，导体棒与导轨所构成回路的面积为

　　　　 D．当导体棒的速度为时，回路中感应电流大小为初始时的一半

　 9．如图所示，电源电动势为E，内电阻为r，两电压表均可看作是理想电表。闭合开关，将滑动变阻器的触片由左端向右端滑动　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．小灯泡L₁变暗　　　　　　　　　　　　　　　　　　　　　　　　 B．小灯泡L₂变暗

　　　　 C．V₁表的读数变大　　　　　　　　　　　　　　　　　　　　　　 D．V₂表的读数变大

　 10．1932年，著名的英国物理学家狄拉克，从理论上预言磁单极子是可以独立存在的。他认为：“既然电有基本电荷--电子存在，磁也应该有基本磁荷--磁单极子存在。”在209年9月3日出版的《科学》杂志上刊登的论文--德国亥姆霍兹联合会研究中心的研究人员在德国德累斯顿大学、圣安德鲁斯大学、拉普拉塔大学及英国牛津大学同事的协作下，首次观测到了磁单极子的存在，以及这些磁单极子在一种实际材料中出现的过程。假设在真空玻璃盒内有一固定于地面上空附近的S极磁单极子，其磁场分布与负点电荷电场分布相似，如图所示。一质量为m、电荷量为q的点电荷P在磁单极子的正上方h高处的水平面内做半径r的匀速圆周运动。下列对电荷P的分析正确的是(已知地球表面的重力加速度为g)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．该电荷一定带负荷

　　　　 B．该电荷一定带正电荷

　　　　 C．可确定电荷运动的速度v

　　　　 D．可确定电荷运动圆周上各处的磁感应强度B

第Ⅱ卷 (非选择题　 共60分)

4．如图所示,一通电螺线管放在闭合金属线圈内,螺线管的中轴线正好和线圈的一条直径MN重合.若要使线圈中产生顺时针的感应电流,可采用的方法是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　　 A．增大通电螺线管中的电流

　　　　 B．减小通电螺线管中的电流

　　　　 C．使通电螺线管以与MN垂直的直径为轴、且a端向纸面内转动

　　　　 D．使通电螺线管以与MN垂直的直径为轴、且a端向纸面外转动

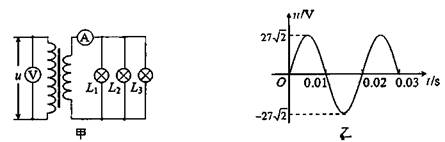

　 5．如图甲所示，理想变压器原、副线圈的匝数比为3：1，L₁、L₂、L₃为三只规格均为“9V 6W”的相同灯泡，各电表均为理想交流电表，输入端交变电压u的图像如图乙所示。则以下说法中正确的是　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．电压表的示数为　　　　　　　　　　　　　　　 B．三只灯泡均能正常发光

　　　　 C．电流表的示数为2A　　　　　　　　　　　　　　　　　　　 D．变压器副线圈中交变电流的频率为50Hz

　 6．如图所示，圆形薄板均匀带电，其过圆心的轴线上，有一带电量为+q的点电荷，跟带电薄板相距2d。若图中a点处的电场强度为零，则图中b点处的电场强度大小是(　　 )

　　　　 A．　　　　　　　　　　　　　　　　　　　　　　　 B．

　　　　 C．0　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．

　 7．如图所示，A、B、C三点都在匀强电场中，已知AC垂直于BC，AC=20cm。把一个电量C的正电荷从A点移到B点，电场力做功为零；从A点移到C点，克服电场力做功J，则该匀强电场的场强大小及方向是　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．500V/m，垂直AC向左　　　　　　　　　　　　　　　 B．500V/m，垂直AB斜向下

　　　　 C．1000V/m，垂直AB斜向下　　　　　　　　　　　　 D．1000V/m，垂直AB斜向上

3．某厂商制造了一种特殊的手机，在电池电能即将耗尽时，摇晃手机，电池即可产生电能。如果将该手机摇晃一次，相当于将100g的重物举高20cm；则每秒摇晃两次，摇晃手机的平均功率为(取g=10m/s²)　　　　　　　　　　　　　　 (　　 )

　　　　 A．0.04W　　　　　　　　　　　 B．0.4W　　　　　　　　　　　　 C．4W　　　　　　　　　　　　　　 D．40W

1．自从国家采取房价调控政策以来，全国部分城市的房价上涨趋势减缓。一位同学将房价类比成运动中的“速度”，房价的“上涨”类比成运动中的“加速”。据此类比方法，你觉得“房价上涨趋势减缓”可以类比成运动中的　 　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．速度增大，加速度增大　　　　　　　　　　　　　　　 B．速度增大，加速度减小

　　　　 C．速度减小，加速度减小　　　　　　　　　　　　　　　 D．速度减小，加速度增大

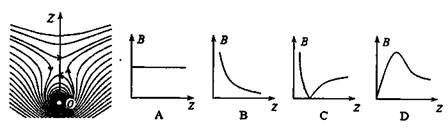

　 2．某种用来束缚原子的磁场，其磁感线分布如图所示。以O点(图中白点)为坐标原点，沿Z轴正方向磁感应强度B大小的变化最有可能是　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

18．(12分)如图12-20所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，下端连接阻值为R的电阻，匀强磁场方向与导轨平面垂直、质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25.

　 (1)求金属棒沿导轨由静止开始下滑时的加速度大小；

　 (2)当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W。求该速度的大小；

　 (3)在上问中，若R=2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向。

　　　 (g=10m/s²，sin37°=0.6，cos37°=0.8)

17．(12分)如图所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成。已知：静电分析器通道的半径为R，均匀辐射电场的场强为E。磁分析器中有垂直纸面向外的匀强磁场，磁感强度为B。问：

　 (1)为了使位于A处电量为q、质量为m的离子，从静止开始经加速电场加速后沿图中圆弧虚线通过静电分析器，加速电场的电压U应为多大？

　 (2)离子由P点进入磁分析器后，最终打在乳胶片上的Q点，该点距入射点P多远？

16．(9分)如图，一个质量为0.6kg的小球以某一初速度从P点水平抛出，恰好从光滑圆弧ABC的A点的切线方向进入圆弧(不计空气阻力，进入圆弧时无机械能损失)。已知圆弧的半径R=0.3m，θ=60°，小球达到A点时的速度v=4m/s。(取g=10m/s²)求：

　 (1)小球做平抛运动的初速度v₀

　 (2)P点与A点的水平距离和竖直高度；

　 (3)小球到达圆弧最高点C时对轨道的压力。
