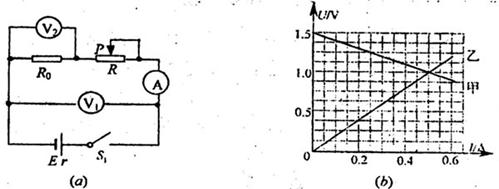

23．(12分)两位同学在实验室利用如图(a)所示的电路测定定值电阻R₀、电源的电动势E　 和内电阻，调节滑动变阻器的滑动触头向某一方向移动时，一个同学记录了电流表A和电压表的测量数据，另一同学记录的是电流表A和电压表的测量数据．并根据数据　 描绘了如图(b)所示的两条U-I直线．回答下列问题：

(1)根据两位同学描绘的直线，可知图线　　　　　 (填“甲”或“乙”)是根据电压表和电流表A的数据所描绘的。

(2)图象中两直线的交点表示　　　　　　

A．滑动变阻器的滑动头P滑到了最右端

B．在本电路中该电源的输出功率最大时

C．定值电阻上消耗的功率为0.5w

D．在本电路中该电源的效率达到最大值时

(3)根据图(b)，可以求出定值电阻　　 　，电源电动势　 　V，内电阻　　 ．

22．(6分)市场上新出现了一种新式的游标卡尺，这种“新式”游标卡尺上的刻度与传统的旧式游标卡尺明显不同，新式游标卡尺的刻度看起来很稀疏，使得读数时清晰明了，便于正确读数．己知某“新式”游标卡尺的20分度总长39mm，用这种“新式”游标卡尺测某物体的厚度，示数如右图所示，则该物体的厚度为　　　　　　 cm．

21．如图所示匀强电场E的区域内，在O点处放置一点电荷+Q。a．b．c．d．e．f为以O点为球心的球面上的点，acef平面与电场线平行，bdef平面与电场垂直，则下列说法中正确的是：

A．b．d两点的电场强度相同

B．a点的电势等于f点的电势

C．点电荷+q在球面上任意两点之间移动时，电场力一定做功。

D．将电荷+q在球面上任意两点之间移动时，从球面上a点移动到c　

点的电势能变化最大。

第Ⅱ卷

本卷共10题，共174分

20．美国的全球卫星定位系统(简称GPS)由24颗卫星组成，卫星分布在等分地球的6个轨道平面上，每个轨道上又分布有4颗卫星，这些卫星距地面的高度均为20000km．我国自行建立的“北斗一号”卫星定位系统由三颗卫星组成，三颗卫星都定位在距地面36000km的地球同步轨道上．比较这些卫星，下列说法中正确的是：

A．“北斗一号”系统中的三颗卫星的质量必须相同，否则它们不能定位在同一轨道上

B．GPS的卫星较“北斗一号”的卫星周期更长

C．GPS的卫星较“北斗一号”的卫星有更大的加速度

D．GPS的卫星较“北斗一号”的卫星有较小的运行速度

19．如图所示，MON是固定的光滑绝缘直角杆，MO沿水平方向，NO沿竖直方向，A．B为两个套在此杆上的带有同种电荷的小球，用一指向竖直杆的水平力F作用在A球，使两球均处于静止状态。现将A球向竖直杆方向缓慢拉动一小段距离后，A．B两小球可以重新平衡。则后一种平衡状态与前一种平衡状态相比较，下列说法正确的是：

A．A．B两小球间的库仑力变大　　 　　　　　　　　　　

B．A．B两小球间的库仑力变小

C．A球对MO杆的压力变大　　　 　　　　　　　　　　

D．A球对MO杆的压力变小

18．如图所示，一理想变压器原线圈匝数n₁=1100匝，副线圈匝数n₂=220匝，交流电源的电压u=V，电阻R=44Ω，电压表．电流表均为理想电表，则下列说法错误的是：

A．交流电的频率为50Hz

　 B．电流表A₁的示数为0．2A

　 C．电流表A₂的示数约为1．4A

D．电压表的示数为44V

17．将在同一竖直面上的甲．乙．丙三个小球同时水平抛出后撞在同一竖直墙面上，已知甲和乙抛射点的高度相同，乙和丙抛射速度相同。在此过程中，下列判断中正确的是：

A．甲和乙一定同时撞墙　　　　 　

B．乙和丙一定同时撞墙

　 C．甲和乙下落高度一定相同　　　

D．乙和丙下落的高度一定相同

16．如图所示，铁芯右边绕有一个线圈，线圈两端与滑动变阻器．电池组连成回路。左边的铁芯上套有一个环面积为0．02m²．电阻为0．1欧的金属环。铁芯的横截面积为0．01m²，且假设磁场全部集中在铁芯中，金属环与铁芯截面垂直。调节滑动变阻器的滑动头，使铁芯中的磁感应强度每秒均匀增加0．2T，则从上向下看：

　 A．金属环中感应电流方向是逆时针方向，感应电动势大小为4．0×10^-3V

　 B．金属环中感应电流方向是顺时针方向，感应电动势大小为4．0×10^-3V

　 C．金属环中感应电流方向是逆时针方向，感应电动势大小为2．0×10^-3V

　 D．金属环中感应电流方向是顺时针方向，感应电动势大小为2．0×10^-3V

15．如图所示，电源的电动势和内阻分别为E．r，在滑动变阻器的滑片P由a向b移动的过程中，电流表．电压表的示数变化情况为：

　 A．电流表的读数一直减小

　 B．电流表的读数先减小后增大

C．电压表的读数一直减小

　 D．电压表的读数先减小后增大

14．参加四川抗震救灾的飞行员在刚跳离飞机，其降落伞尚未打开的一段时间内，下列说法正确的是：

A．空气阻力做正功　　　　 　　　　　　　　　　　　　 B．重力势能增加　

C．动能增加　　　　　　　 　　　　　　　　　　　　　 D．空气阻力做负功
