2、A、B是一条电场线上的两点,若在A点释放一初速度为零的电子,电子仅受电场力作用,并沿电场线从A运动到B,其速度随时间变化的规律如图所示.设A、B两点的电场强度分别为EA、EB,电势分别为UA、UB,则:
A.EA = EB B.EA<EB
C.UA = UB D.UA<UB
1、如图所示,虚线a、b、c代表电场中三个等势面,相邻等势面之间的电势差相等,即Uab=Ubc,实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹,P、Q是这条轨迹上的两点,据此可知( )
A.三个等势面中,a的电势最高
B.带电质点在P点具有的电势能较在Q点具有的电势能大
C.带电质点通过P点时的动能较通过Q点时大
D.带电质点通过P点时的加速度较通过Q点时大
16. (16分)如图所示,一个质量为m=2.0×10-11kg,电荷量q=+1.0×10-5C的带电微粒(重力忽略不计),从静止开始经U=100V电压加速后,水平进入两平行金属板间的偏转电场中。水平金属板长L=20cm、两板间距d=10
cm。求:⑴微粒进入偏转电场时的速度v是多大?⑵若微粒射出电场过程的偏转角为θ=30º,并接着进入一个方向垂直与纸面向里的匀强磁场区,则两金属板间的电压U2是多大?⑶若该匀强磁场的宽度为D=10
cm,为使微粒不会由磁场右边界射出,该匀强磁场的磁感应强度B至少多大?

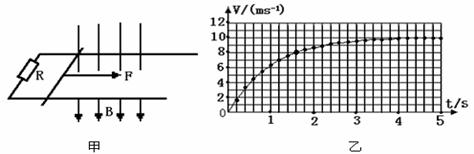

15.(12分)如图甲所示,放置在水平桌面上的两条光滑导轨间的距离L=1m,质量m=1kg的光滑导体棒放在导轨上,导轨左端与阻值R=4Ω的电阻相连,导轨所在位置有磁感应强度为B=2T的匀强磁场,磁场的方向垂直导轨平面向下,现在给导体棒施加一个水平向右的恒定拉力F,并每隔0.2s测量一次导体棒的速度,乙图是根据所测数据描绘出导体棒的v-t图像,不计其它电阻.(设导轨足够长)求:
(1)力F的大小.
(2)t=1.6s时,导体棒的加速度.
(3)若1.6s内导体棒的位移X=8m,试计算1.6s内电阻上产生的热量.
14. (10分) 如图所示,在MN边界的右侧有垂直纸面的匀强磁场,磁感应强度B随时间均匀增加,B随时间的变化率△B/△t=40T/s,有一正方形金属框abcd垂直磁场固定放置,一半位于磁场中,正方形金属框每一条边的边长L为10cm,每边的电阻R为1Ω,已知ab边中的感应电流方向由a向b,求:
(1)B的方向;
(2)金属框中的电流为多大
(3)db两端的电压Udb多大
13..(8分)如图所示,在倾角为30°的光滑斜面上垂直纸面放置一根长为L,质量为m的通电直导体棒,棒内电流大小为I,方向垂直纸面向外.以水平向右为x轴正方向,竖直向上为y轴正方向建立直角坐标系.
(1)若加一方向垂直斜面向上的匀强磁场,使导体棒在斜面上保持静止,求磁场的磁感应强度多大?
(2)若加一方向垂直水平面向上的匀强磁场使导体棒在斜面上静止,该磁场的磁感应强度多大.
12.(12分)有一个小灯泡上标有“4 V 2 W”的字样,现在要用伏安法描绘这个灯泡的U-I图线,有下列器材供选用:
A.电压表(0-5 V,内阻10 kΩ) B.电压表(0-10 V,内阻20 kΩ)
C.电流表(0-0.3 A,内阻1 Ω) D.电流表(0-0.6 A,内阻0.4 Ω)
E.滑动变阻器(5 Ω,10 A) F.滑动变阻器(500 Ω,0.2 A)
(1)实验中电压表应选用______,电流表应选用______.为使实验误差尽量减小,要求电压表从零开始变化且多取几组数据,滑动变阻器应选用__________(用序号字母表示)。

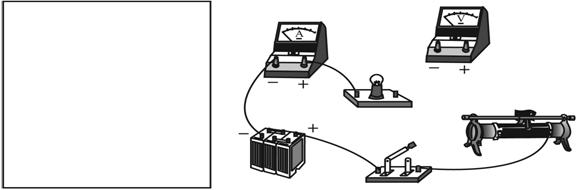

(2)请在方框内画出满足实验要求的电路图,并把图中所示的实验器材用实线连接成相应的实物电路图。

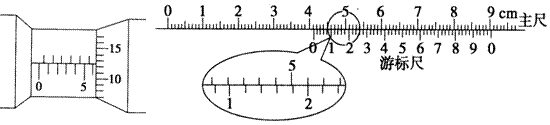

11.(4分)读出下图给出的螺旋测微器和游标卡尺的示数, 螺旋测微器的示数为______mm,游标卡尺的示数____________cm
10.如图所示,x轴上方有垂直纸面向里的匀强磁场.有两个质量相同,电荷量也相同的带正、负电的离子(不计重力),以相同速度从O点射入磁场中,射入方向与x轴均夹θ角.则正、负离子在磁场中( )
A.运动时间相同 B.运动轨道半径相同
C.重新回到x轴时速度大小和方向均相同
D.重新回到x轴时距O点的距离相同
第Ⅱ卷(非选择题 共60分)
9.在“测定电源电动势和内阻”的实验中,某同学根据实验数据,作出了正确的U-I图象,如图所示,其中说法正确的是:( )
A.短路电流0.6A B.电源内阻20/3Ω
C.电源电动势4V D.电源内阻5Ω
