12、滑动变阻器应选用分压接法；选用安培表外接电路，在闭合电键前，变阻器的滑动触点应置于使负载电压为零处如右图

(4分)

11、102.35mm　 6.790mm(每空2分)

1、BD　　 2、C　　 3、B　　 4、BD　　 5、CD　　 6、ABD　　 7、D　　 8、C　　　　　　 9、BC　 10、CD

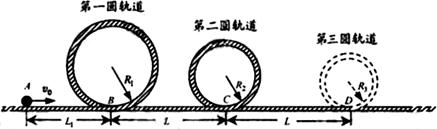

17．(14分)过山车是游乐场中常见的设施。下图是一种过山车的简易模型，它由水平轨道和在竖直平面内的三个圆形轨道组成，B、C、D分别是三个圆形轨道的最低点，B、C间距与C、D间距相等，半径、。一个质量为kg的小球(视为质点)，从轨道的左侧A点以的初速度沿轨道向右运动，A、B间距m。小球与水平轨道间的动摩擦因数，圆形轨道是光滑的。假设水平轨道足够长，圆形轨道间不相互重叠。重力加速度取，计算结果保留小数点后一位数字。试求

(1)小球在经过第一个圆形轨道的最高点时，轨道对小球作用力的大小；

(2)如果小球恰能通过第二圆形轨道，B、C间距应是多少；

(3)在满足(2)的条件下，如果要使小球不能脱离轨道，在第三个圆形轨道的设计中，半径应满足的条件；小球最终停留点与起点的距离。

邹平一中2010届高三12月份模块考试

物理试题答案

16、(10分)如图所示，在xoy平面上第Ⅰ象限内有平行于y轴的有界匀强电场，方向如图。y轴上一点P的坐标为(0，y0)，有一电子以垂直于y轴的初速度v0从P点垂直射入电场中，当匀强电场的场强为时电子从A点射出，A点坐标为(，0)，当场强为时，电子从B点射出，B点坐标为(，0)。已知电子的电量为e，质量为m，不计电子的重力。

(1)求匀强电场的场强、之比。

(2)若在第Ⅳ象限过Q点放一张垂直于xoy平面的感光胶片，Q点的坐标为(0，-y0)，求感光胶片上曝光点的横坐标、之比。

13．(9分)如下图所示，长，质量的木板静止放在水平面上，质量的小物块(可视为质点)放在木板的右端，木板和物块间的动摩擦因数，木板与地面间的动摩擦因数。现对木板施加一水平向右的拉力，取，求：

(1)使物块不掉下去的最大拉力(物块受到的最大静摩擦力等于滑动摩擦力)。

(2)如果拉力恒定不变，小物块所能获得的最大动能。

14.(8分)如图所示，质量m=10kg的木块在与竖直方向成37⁰的力F的作用下沿竖直墙壁匀速上滑，已知木块与墙壁间的动摩擦因数μ＝0.5，sin37⁰=0.6，cos37⁰=0.8，重力加速度g取10m/s²。求：

(1)F的大小？

(2)若木块在F的作用下匀速下滑，则F又为多大？

13．(11分)为了测定干电池的电动势和内电阻，现有下列器材：

A．干电池一节；

B．电压表(0-3-15V，内阻约为3K，15K)；

C．电流表(0-0.6-3A，内阻约为10，2)；

D．电流表G(满偏电流3mA，内阻R_g=10)

E．滑动变阻器(0-20)；

F．滑动变阻器(0-1000)；

G．电阻箱(0-9999)；

H．开关、导线

(1)用电流表和电压表测量干电池的电动势和内电阻，应选用的变阻器是　　　 (用代号回答)。

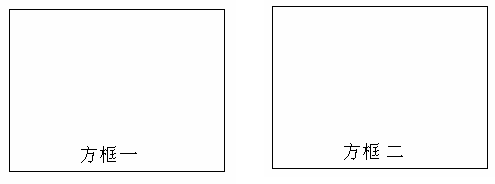

(2)根据实验要求，把测量电路图画在方框一内。

(3)某同学实验记录如下：

实验次数	1	2	3	4	5
电流表示数/A	0.24	0.50	0.70	1.10	1.50
电压表示数/V	1.30	1.10	0.95	0.60	0.30

根据表中数据在坐标图上画出U-I图线。由图可求得E=　　　 V，r=　　 。

(4)用你设计的电路做实验，测得的电动势与电池电动势的真实值相比　　　　　 (填偏大、偏小或相等)；测得的内阻与电池内阻的真实值相比　　　　　 (填偏大、偏小或相等)。

(5)如果实验中电压表坏了，选用其他器材进行实验，请在方框二内画出相应的电路图。

12.(4分)图10-7为用伏安法测量一个定值电阻阻值的实验所需器材实物图，器材规格如下：

(1)待测电阻R_x(约100Ω)　　　

(2)直流电源(输出电压4V，内阻可不计)

(3)直流毫安表(量程0~10mA，内阻50Ω)

(4)直流电压表(量程0~3V，内阻5KΩ)

(5)滑动变阻器(阻值范围0~15Ω，允许最大电流1A)

(6)电键一个，导线若干条

根据器材的规格和实验要求，在实物图上连线。并用“↓”标出在闭合电键前，变阻器的滑动触点应处的正确位置。

11.(4分)图甲是用一游标卡尺测量一工件的长度，结果如图所示，可以读出此工件的长度为__________mm；图乙是用螺旋测微器测量某一圆筒内径时的示数，此读数应 　　　mm。
