2．新中国成立60周年，在天安门广场进行十年一次的大阅兵仪式，各个部队和军种都在紧张的演练，在空军演练中，某空降兵从飞机上跳下，他从跳离飞机到落地的过程中沿竖直方向运动的v – t图像如图所示，则下列说法正确的是(　　 )

A．0~10s内空降兵和伞整体所受重力大于空气阻力，10~15整体所受重力小于空气阻力

B．0~10s内做加速度逐渐减小的加速运动动，10~15s内做加速度增大的减速运动

C．第10s末打开降落伞，以后做匀减速运动至第15s末

D．10s末~15s末加速度方向竖直向上，加速度的大小在逐渐减小

1．如右图所示，物体A贴在竖直墙面上，在竖直轻弹簧作用下，A、B保持静止．则物体A的受力个数为

A．2　B．3　C．4　D．5

18．如图所示，在铅板A上放一个放射源C，可在纸面内各个方向射出速率为的电子，B为金属网，A、B连接在电路上，电源电动势为E，内阻为r，滑动变阻器总阻值为R。图中滑动变阻器滑片置于中点，A、B间距离为d，M为荧光屏(足够大)，它与B的距离也为d。已知电子的质量为m，电量为e，不计电子运动所形成的电流对电路的影响，电场仅存在于A、B之间。求：

　 (1)闭合开关S后，A、B间的电场强度大小。

　 (2)电子到达荧光屏的最长时间。

　 　 (3)切断开关S，并撤去金属网B，在A与M之间的空间中加上垂直纸面向内的匀强磁场，若电子仍能到达荧光屏，则磁场的磁感应强度B应满足什么条件？

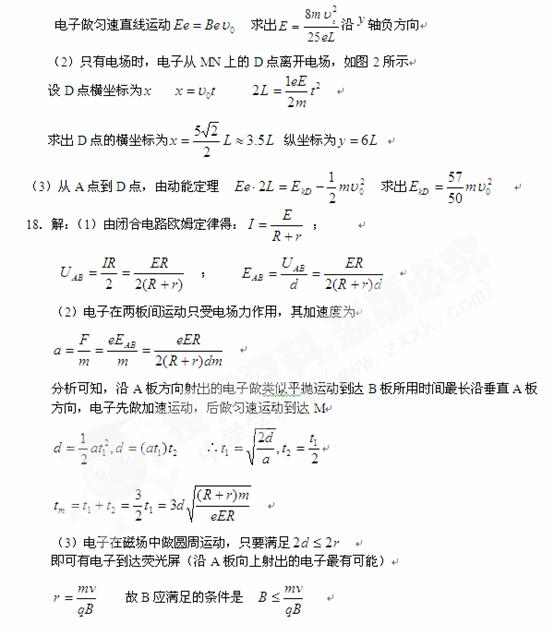

17．如图，在xoy平面内，MN和x轴之间有平行于y轴的匀强电场和垂直于xoy平面的匀强磁场，y轴上离坐标原点4L的A点处有一电子枪，可以沿+x方向射出速度为的电子(质量为m，电量为e).如果电场和磁场同时存在，电子将做匀速直线运动.如果撤去电场，只保留磁场，电子将从x轴上距坐标原点3L的C点离开磁场.不计重力的影响，求：

(1)磁感应强度B和电场强度E的大小和方向

(2)如果撤去磁场，只保留电场，电子将从D点(图中未标出)离开电场，求D点的坐标

(3)电子通过D点时的动能。

16．物体A和半径为r的圆柱体B用细绳相连接并跨过定滑轮，半径为R的圆柱体C穿过细绳后搁在B上，三个物体的质量分别为m_A＝0.8 kg、m_B=m_C=0.1 kg．现让它们由静止开始运动，B下降h₁=0.5m后，C被内有圆孔(半径为)的支架D挡住(r<<R)，而B可穿过圆孔继续下降，当B下降h₂＝0.3m时才停下，运动的初末状态分别如图甲、乙所示．试求物体A与水平面间的动摩擦因数．(不计滑轮的摩擦以及空气阻力，g取10 m／s²)

15．在大风的情况下,一小球自A点竖直上抛,其运动轨迹如图所示,(小球的运动可看作竖直方向的竖直上抛运动和水平方向的初速度为零的匀加速直线运动的合运动),小球运动轨迹上A、B两点在同一水平直线上,M点为轨迹的最高点,若风力的大小恒定,方向水平向右,小球抛出时的动能为4J,在M点时它的动能为2J,不计其它阻力,求:

(1)小球水平位移S₁与S₂的比值

(2)小球所受风力F与重力G的比值(结果可用根式表示)

(3)小球落回B点时的动能E

14．如图所示，相距为0.2m的平行金属板A、B上加电压U=40V，在两板正中沿水平方向射入一带负电小球，经0.2s小球到达B板，若要小球始终沿水平方向运动而不发生偏转，A、B两板间的距离应调节为多少？(g取10m/s²)

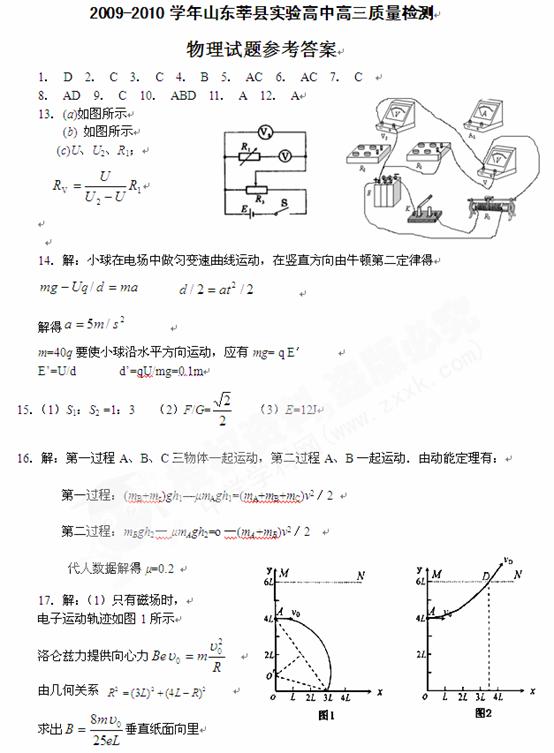

13．为了测量量程为3V的电压表V的内阻(内阻约2000Ω)，实验室可以提供的器材有：

电流表A₁，量程为0.6A，内阻约0.1Ω

电压表V₂，量程为5V，内阻约3500Ω

变阻箱R₁，阻值范围为0-9999Ω

变阻箱R₂，阻值范围为0-99.9Ω

滑动变阻器R₃，最大阻值约为100Ω，额定电流1.5A

电源E，电动势6V，内阻约0.5Ω

单刀单掷开关K，导线若干。

(a)请从上述器材中选择必要的器材，设计一个测量电压表V的内阻的实验电路，在虚线方框中画出电路原理图(电路原理图中的元件要用题中相应的英文字母标注)，要求测量尽量准确。

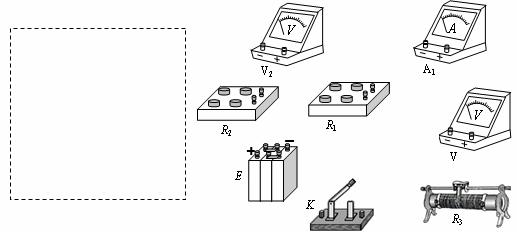

(b)根据你所画的电路原理图在题中所给的实物图上画出连线。

(c)说明实验所要测量的量：______________________；写出计算电压表V的内阻R_V的计算公式为R_V =________________。

12．在光滑绝缘水平面上，一轻绳拉着一个带电小球绕竖直方向的轴O在匀强磁场中做逆时针方向的水平匀速圆周运动，磁场方向竖直向下，其俯视图如图所示．若小球运动到A点时，绳子突然断开，关于小球在绳断开后可能的运动情况，以下说法正确的是(　　 )

A．小球做顺时针方向的匀速圆周运动，半径不变

B．小球做顺时针方向的匀速圆周运动，周期一定不变

C．小球仍做逆时针方向的匀速圆周运动，速度增大

D．小球仍做逆时针方向的匀速圆周运动，但半径减小

11．如图所示，长为、倾角为的光滑绝缘斜面处于电场中，一带电量为+、质量为的小球以初速度v₀从斜面底端A点开始沿斜面上滑，当到达斜面顶端B点时，速度仍为v₀，则(　　 )

A.A、B两点间的电压一定等于mgL sin/q

B.小球在B点的电势能一定大于在A点的电势能

C.若电场是匀强电场，则该电场的电场强度的最大值一定为mg/ q

D.若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是正电荷
