6.如图所示,电键K闭合,电流表、电压表均为理想电表,若电阻断路,则下列说法正确的是(
)
A.电流表示数变大
B.电压表示数变小
C.消耗的功率变大
D.电源内电路消耗的功率变大
5. 如图所示,有四个等量异种电荷,放在正方形的四个顶点处, A、B、C、D为正方形四个边的中点,O为正方形的中心,下列说法中正确的是( )
A. A、B、C、D四个点的电场强度相同
B.O点电场强度不为零
C.将一带正电的试探电荷匀速从B点沿直线移动到D点,电场力做功为零
D.将一带正电的试探电荷匀速从A点沿直线移动到C点,试探电荷具有的电势能增大
4.韩国于2009年8月25日用运载火箭“罗老”号将一颗科学技术卫星送入太空,卫星未能进入预定轨道已坠毁.下列说法中正确的是( )
A.若该卫星发射成功则其绕行速度小于7.9km/s
B.若该卫星发射成功则其绕行加速度小于月球绕地球运转的加速度
C.在发射卫星的初始阶段,卫星处于超重状态
D.卫星坠毁过程中机械能守恒
3.在近地空中某一位置处有A、B两个小球,A球的质量小于B球的质量.先让A球自由下落1s,再让B球开始自由下落,A球落地前,下列说法正确的是( )
A.A、B两球间的距离保持不变 B.A、B两球间的距离逐渐增大
C.A球相对于B球匀加速下降
D.A球相对于B球减速下降
2.新中国成立60周年,在天安门广场进行十年一次的大阅兵仪式,各个部队和军种都在紧张的演练,在空军演练中,某空降兵从飞机上跳下,他从跳离飞机到落地的过程中沿竖直方向运动的v – t图像如图所示,则下列说法正确的是( )
A.0~10s内空降兵和伞整体所受重力大于空气阻力,10~15整体所受重力小于空气阻力
B.0~10s内做加速度逐渐减小的加速运动动,10~15s内做加速度增大的减速运动
C.第10s末打开降落伞,以后做匀减速运动至第15s末
D.10s末~15s末加速度方向竖直向上,加速度的大小在逐渐减小
1.如右图所示,物体A贴在竖直墙面上,在竖直轻弹簧作用下,A、B保持静止.则物体A的受力个数为
A.2 B.3 C.4 D.5
17.(12分)如图甲所示,平行金属导轨竖直放置,导轨间距为L=1m,上端接有电阻R1=3Ω,下端接有电阻R2=6Ω,虚线OO’下方是垂直于导轨平面的匀强磁场。现将质量、电阻不计的金属杆ab,从OO’上方某处垂直导轨由静止释放,杆下落0.2m过程中始终与导轨保持良好接触,加速度a与下落距离h的关系图象如图乙所示。求:
(1)磁感应强度B;
(2)杆下落0.2m过程中通过电阻R2的电荷量q。
15.(12分)如图所示,在平面直角坐标系xoy内,第I象限的等腰直角三角形MNP区域内存在垂直于坐标平面向外的匀强磁场,y<0的区域内存在着沿y轴正方向的匀强电场。一质量为m、电荷量为q的带电粒子从电场中Q(-2h,-h)点以速度水平向右射出,经坐标原点O处射入第I象限,最后以垂直于PN的方向射出磁场。已知MN平行于x轴,N点的坐标为(2h,2h),不计粒子的重力,求:
(1)电场强度的大小E;
(2)磁感应强度的大小B;
(3)粒大磁场中运动的时间t。
16.(11分)如图所示,倾角
斜面上,轻弹簧一端固定在A点,自然状态时另一端位于B点,斜面上方有一半径R=1m、圆心角等于143°的竖直圆弧形光滑轨道与斜面相切于D处,圆弧轨道的最高点为M。现有一小物块将弹簧缓慢压缩到C点后释放,物块经过B点后的位移与时间关系为
(x单位是m,t单位是s),若物块经过D点后恰能到达M点,取
,求:
(1)物块与斜面间的动摩擦因数
;
(2)BD间的距离xBD。
14.(8分)如图所示,木板长L=1.6m,质量M=4.0kg,上表面光滑,下表面与地面间的动摩擦因数为,质量m=1.0kg的小滑块(视为质点)放在木反的右端,开始时木反与物块均处于静止状态,现给木板以向右的初速度,取
,求:
(1)木板所受摩擦力的大小;
(2)使小滑块不从木板上掉下来,木板初速度的最大值。

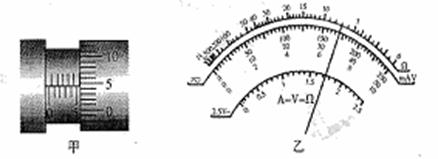

11.(4分)用螺旋测微器测量某一元件外径时的示数如图甲所示,此读数是
mm;用多用电表测量电阻时,选择开关在“×10Ω”的电阻挡,指针所指的位置如图乙所示。则被测电阻的阻值是
Ω。
12.(7分)为测定一节干电池
(电动势约1.5V,内阻约1.0Ω)的电动势和内阻,实验室制备有电流表G(满偏电流3mA,内阻25Ω)、定值电阻
、开关和若干导线及以下器材:
A.量程0-3V,内阻约1000Ω的电压表
B.量程0-15V,内阻约1500Ω的电压表
C.总阻值为10Ω、额定电流为2A的滑动变阻器
D.总阻值为100Ω、额定电流为1A的滑动变阻器
(1)因电流表量程太小,需将R0与电流表 连
接以扩大量程。
(2)电压表应选择 ;滑动变阻器应该选择
。(填代号)
(3)请在方框内完成实验电路图;
(4)根据所画的电路图,分析引起该实验系统误差的主要原因是 。
13.(6分)一同学在探究弹力和弹簧伸长的关系时,交示同的钩码分别挂在竖直悬挂弹簧的下端,钩码重与相应的弹簧总长度数据如下表所示:
钩码重量/N |
0 |
3 |
6 |
9 |
12 |
弹簧总长/cm |
5.0 |
6.2 |
7.4 |
8.6 |
9.8 |
(1)请在坐标纸上作出弹簧所受弹力F与弹簧总长L
之间的关系图线;
(2)由实验图线得到弹簧弹力与弹簧长度之间的关系式为 。
