2.1、关于力对物体做功，下列说法正确的是 (　　　 )

A．滑动摩擦力对物体一定做负功　　 B．静摩擦力对物体可能做正功

C．作用力的功与反作用力的功其代数和一定为零

D．合外力对物体不做功，物体一定处于平衡状态

1．物体做曲线运动时的速度和加速度，下列说法中正确的是：(　 ) A．速度一定随时在改变 　　 　　　　B．加速度一定随时在改变

C．速度和加速度一定不在同一直线上　 D．加速度的大小可能为零

17.(12分)如图所示的装置，在加速电场U₁内放置一根塑料管AB(AB由特殊绝缘材料制成，不会影响电场的分布)，紧靠其右侧的是两块彼此平行的水平金属板，板长为L，两板间距离为d．一个带负电荷的小球，恰好能沿光滑管壁运动．小球由静止开始加速，离开B端后沿金属板中心线水平射入两板中，若给两水平金属板加一电压U₂，当上板为正时，小球恰好能沿两板中心线射出；当下板为正时，小球射到下板上距板的左端处，求：

(1)U₁：U₂；

(2)若始终保持上板带正电，为使经U₁加速的小球，沿中心线射入两金属板后能够从两板之间射出，两水平金属板所加电压U的范围是多少？(请用U₂表示)

16.(12分)如图，ABCD为一竖直平面的轨道，其中BC水平，A点比BC高出10米，BC长1米，AB和CD轨道光滑。一质量为1千克的物体，从A点以4米/秒的速度开始运动，经过BC后滑到高出C点10.3m的D点速度为零。求：(g=10m/s²)

(1)物体与BC轨道的滑动摩擦系数。

(2)物体第5次经过B点时的速度。

(3)物体最后停止的位置(距B点)。

15.(8分)电视机的显像管中，电子束的偏转是用磁偏转技术实现的.电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示.磁场方向垂直于圆面.磁场区的中心为O，半径为r.当不加磁场时，电子束将通过O点而打到屏幕的中心M点.为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？(电子荷质比为e/m,重力不计)

14.(8分)一质量m=2.0kg的小物块以一定的初速度冲上一个足够长的倾角为37º的固定斜面，某同学利用传感器测出了小物块冲上斜面过程中多个时刻的瞬时速度，并用计算机做出了小物块上滑过程的速度-时间图线，如图所示。(取sin37º=0.6，cos37º=0.8，g =10m/s²)求：

(1)小物块冲上斜面过程中加速度的大小；

(2)小物块与斜面间的动摩擦因数；

(3)小物块向上运动的最大距离。

13．(12分)有一个小灯泡上标有“4 V　 2 W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：

A.电压表(0-5 V，内阻10 kΩ)　　 B.电压表(0-10 V，内阻20 kΩ)

C.电流表(0-0.3 A，内阻1 Ω)　　　 D.电流表(0-0.6 A，内阻0.4 Ω)

E.滑动变阻器(5 Ω，1 A)　　　　　 F.滑动变阻器(500 Ω，0.2 A)

(1)实验中电压表应选用______，电流表应选用______.为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________(用序号字母表示)。

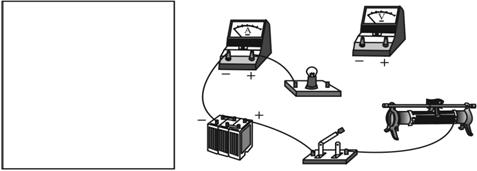

(2)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

三．本大题包括4小题，共42分。解答应写出必要的文字说明，方程式和重要的演算步骤，只写最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。

12.(4分)读出下图给出的螺旋测微器和游标卡尺的示数， 螺旋测微器的示数为_______________mm，游标卡尺的示数________________cm

11. (4分)某同学课外研究平抛物体的运动，并将实验中测出的两物理量Q和S数值填表如下，Q和S的单位相同但没有写出。(g=10m/s²)

(1)上表中Q表示的物理量是　　　　　　 ；S表示的物理量是　　　 　　　。

(2)若上表中Q和S用的都是国际单位制中的单位，则平抛物体的水平速度为　　　

2009.12
