11.一个面积为S的矩形线圈，在匀强磁场中以一条边为转轴做匀速转动，磁场方向与转轴垂直，线圈中的感应电动势e与时间t的关系如图1-38-6所示.感应电动势的最大值和周期可在图中直接读出，则磁场的磁感应强度为_______，在时刻t=T/12时，线圈平面与磁感应强度的夹角等于________.

图1-38-6　　 　　　　　图1-38-7

10.有一交流电压的变化规律为U=311sin314t V，若将一辉光电压是220 V的氖管接上此交流电压，则在1 s内氖管发光的时间为_______s.

9.一交流电压随时间变化的图象如图1-38-5所示.则此交变电流的频率是_______Hz，若将该电压加在10 μF的电容器上，则电容器的耐压值不应小于________V；若将该电压加在一阻值为1 kΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，电路中保险丝的额定电流不能低于________A.

图1-38-5

8.如图1-38-4所示是利用高频交流电焊接自行车零件的原理示意图，其中外圈A是通过高频交流电的线圈，B是自行车的零件，a是待焊接的接口，接口两端接触在一起.当A中通有交变电流时，B中会产生感应电流，使接口处金属熔化而焊接起来.高频焊接时线圈中通以高频交变电流，金属工件的焊缝中就产生大量焦耳热.要使焊接处产生的热量较大，可采用

A.增大交变电流的电压　　　　　　　　　　　　　　　　 B.增大交变电流的频率　

C.增大焊接缝的接触电阻　　　　　　　　　　　　　　　　　　 D.减小焊接缝的接触电阻　

7.内阻不计的交流发电机产生电动势e=10sin50πt V，接有负载电阻R=10 Ω，现把发电机的转速增加一倍，则　

A.负载两端电压的有效值变为28.2 V　

B.交流电的频率变为100 Hz　

C.负载消耗的功率将变为20 W　

D.负载消耗的功率将变为40 W

6.如图1-38-3所示，灯A接电感线圈，L很大，灯B接电容器，C很大，灯A和B是同规格的两盏灯，下列说法中正确的是　

图1-38-3

A.开关接通的瞬间，灯A、灯B都变亮　

B.开关接通后待电路稳定，灯B不亮，灯A一直亮　

C.开关闭合后，两盏灯都不亮　

D.开关断开后，灯B亮一下，灯A逐渐熄灭

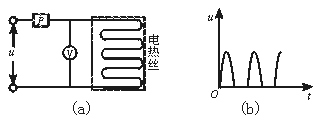

5.图1-38-2(a)所示为电热毯的电路图，电热丝接在u=311 sin 100πt V的电源上，电热毯被加热到一定温度后，通过装置P使输入电压变为如图1-38-2(b)所示波形，从而进入保温状态.若电热丝电阻保持不变，此时交流电压表的读数是　

A.156 V　　　　　　　　　　　　　　　　　　 　　　 B.220 V

C.211 V　　　　　　　　　　　　　　　　　　 　　　 D.110 V　

图1-38-2

4.一个电热器接在10 V的直流电源上，在t s内产生的焦耳热为Q，今将该电热器接在一交流电源上，它在2t s内产生的焦耳热为Q，则这一交流电源的交流电压的最大值和有效值分别是

A.最大值是10V，有效值是10 V　

B.最大值是10V，有效值是5V　

C.最大值是5V，有效值是5 V　

D.最大值是20 V，有效值是10V

3.有一个电子器件，当其两端电压高于100 V时则导电，等于或低于100 V时则不导电，若把这个电子器件接到100 V、50 Hz的正弦交流电源上，这个电子器件将　

A.不导电　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B.每秒钟导电50次　

C.每秒钟内导电100次　　　　　　　　　　　　　　　　　　 D.每次导电时间为0.005 s

2.如图1-38-1所示，边长为a m的正方形线圈在磁感应强度为BT的匀强磁场中，以对角线为轴匀速转动.角速度为ωrad/s，转动轴与磁场方向垂直，若线圈电阻为RΩ，则从图示位置转过90°角的过程中　

图1-38-1

①磁通量变化率的最大值为Ba²ω Wb/s ②感应电流的最大值为Ba²ω/RA ③流过导体横截面的电荷量为Ba²/RC 　④线圈中产生的热量为2ωB²a⁴/πR J　

A.①　　　　　　　　　　　　　　 　　　 B.①②　　　　　　　　　 　　　 C.①③　　　　　　　　　 　　　 D.③④
