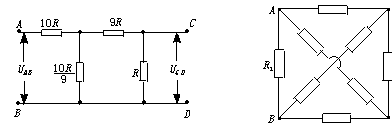

9. 如图2-8-9所示电路中，各电阻阻值已标出，当输入电压U_AB=110 V时，输出电压U_CD=_______ V.　

图2-8-9　　　　　　　　　　　　　　 图2-8-10

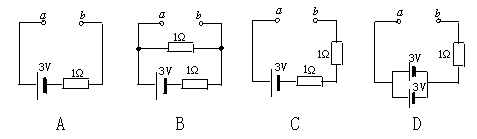

8.一盒子上有两个接线柱a和b，与盒内电路相连，把电压表(内阻很大)接在两接线柱之间，其读数为3 V，把电流表(内阻可忽略)接在两接线柱之间，其读数是3 A，如图2-8-8所示4个电路中(电源内阻不计)可能为盒内电路的是　

图2-8-8

7.某居民家中的电路如图2-8-7所示，开始时各部分工作正常.将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光.拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则　

图2-8-7

A.仅电热壶所在的C、D两点间发生了断路故障　

B.仅电热壶所在C、D两点间发生了短路故障　

C.仅导线AB间断路　

D.因为插座用导线接地，所以发生了上述故障　

6.在如图2-8-6所示的电路中，电键S₁、S₂、S₃、S₄均闭合，C是极板平行放置的平行板电容器，板间悬浮着一液滴P.断开哪一个电键后P会向下运动　

图2-8-6

A.S₁　　　　　　　　　　　 B.S₂　　　　　　　　　 C.S₃　　　　　　　　　　　　　　 D.S₄　

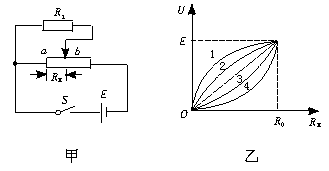

5.如图2-8-5甲为分压器接法电路图，电源电动势为E，内电阻不计，变阻器最大阻值R₀=100 Ω.闭合开关S后，当负载电阻分别为R_L1=500 Ω和R_L2=50 Ω时，负载电阻两端的电压U随变阻器本身a、b两点间的阻值R_x变化的图线应大致分别接近于图2-8-5乙中的　

图2-8-5

A.图线1和图线2　　　　　　　　　　　　　　　　　　　　　 B.图线1和图线3　

C.图线2和图线4　　　　　　　　　　　　　　　　　　　　　　 D.图线3和图线4　

4.(2000年全国高考试题)如图2-8-4所示的电路图中，C₂=2C₁，R₂=2R₁，下列说法正确的是　

图2-8-4

①开关处于断开状态，电容C₂ 的电量大于C₁的电量.　

②开关处于断开状态，电容C₁的电量大于C₂的电量.　

③开关处于接通状态，电容C₂的电量大于C₁的电量.　

④开关处于接通状态，电容C₁的电量大于C₂的电量.　

A.①　　　　　　　　　　　　　　 B.④　　　　　　　　　　 C.①③　　　　　　　　　　　　　　　　 D.②④　

3.如图2-8-3甲、乙所示的两种电路中，电源相同(内阻不计).各电阻器阻值相等.各电流表的内阻相等且不可忽略不计.电流表A1、A2、A3和A4读出的电流值分别为I₁、I₂、I₃和I₄，下列关系中正确的是　

图2-8-3

A.I₁=I₃　　　　　　　　　　　　　　　　　　　 B.I₁＜I₄　

C.I₂=2I₁　　　　　　　　　　　　　　　　　　 D.I₂＜I₃+I₄

2.如图2-8-2所示，AB间电压恒定.现将电压表V1接在CD之间，读数为10 V；将电压表V2接在CD之间，读数为10.2 V，若将两只电压表串联后接在CD之间，读数分别为U₁、U₂，则有　

图2-8-2

①U₁一定大于5.1V ②U₂一定大于5.1 V ③10.2 V＞U₁+U₂＞10 V ④U₁+U₂＞10.2　 V

A.①　　　　　　　　　　 　　　　　　　 B.②　　　　　　　　　 　　　 C.①③　　　　　　　　　　　　 D.②④　

1.电饭锅工作时有两种状态：一种是锅内水烧干前的加热状态，另一种是锅内水烧干后的保温状态.如图2-8-1所示是电饭锅的电路原理示意图，S是用感温材料制造的开关，下列说法中正确的是　

图2-8-1

A.其中R₂是供加热用的电阻丝　

B.当开关S接通时电饭锅为加热状态，S断开时为保温状态　

C.要使R₂在保温状态时的功率为加热状态时的功率的一半，R₁/R₂应为2∶1　

D.要使R₂在保温状态时的功率为加热状态时的一半，R₁/R₂应为(-1)∶1　

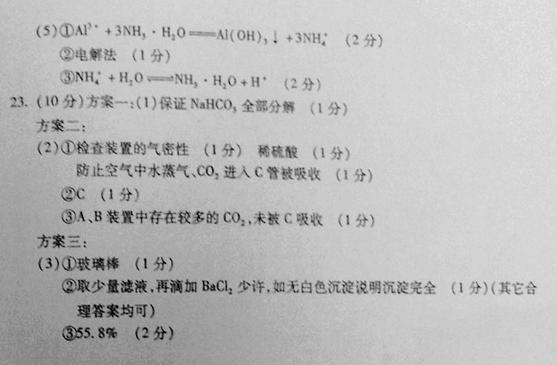

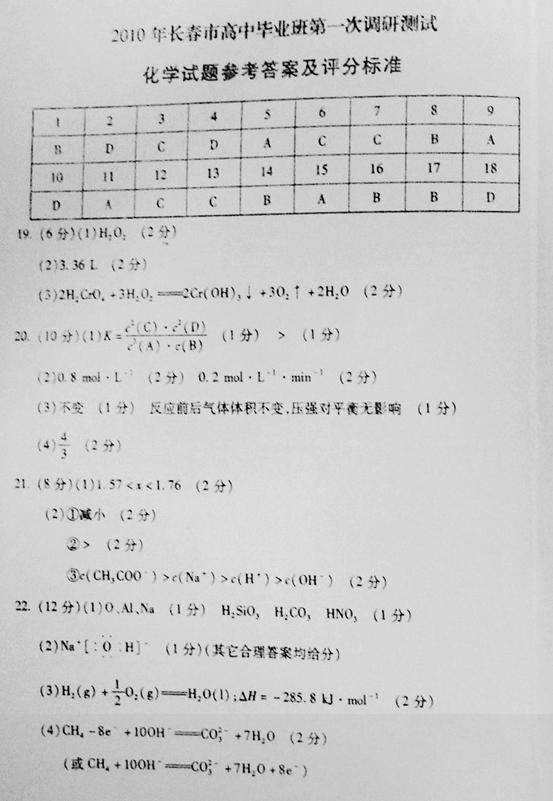

23．某校化学研究性学习小组设计如下实验方案，测定放置已久的小苏打样品中纯碱的质量分数。

　 (1)方案一：称取一定质量的样品，置于坩埚中加热至恒重后，冷却，称量剩余固体质量，计算。实验中加热至恒重的目的是________________________________。

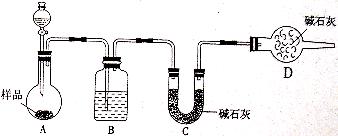

　 (2)方案二：按下图装置进行实验。并回答以下问题：

　 　　　①实验前应先________________。分液漏斗中应该装___________(填“盐酸”或“稀硫酸盐”)。D装置的作用是_________________________________________；

　　　　 ②实验中除称量样品质量外，还需称________装置(用字母表示)前后质量的变化；

　　　　 ③根据此实验得到的数据，测定结果有较大误差。因为实验装置还存在一个明显缺陷，该缺陷是_______________________________________________________。

　 (3)方案三：称取一定量样品，置于小烧杯中，加适量水溶解，向小烧杯中加入足量氯化钡溶液，过滤洗涤，干燥沉淀，称量固体质量，计算：

　　　　 ①过滤操作中，除了烧杯、漏斗外还用到的玻璃仪器有______________________；

　　　　 ②试验中判断沉淀是否完全的方法是_______________________________________

　　　　　 ____________________________________________________________________；

　　　　 ③若加入试剂改为氢氧化钡，已知称得样品9.5g，干燥的沉淀质量为19.7g，则样品中碳酸钠的质量分数为_________________(保留一位小数)。
