22．如图所示，倾角θ=30^o，宽度L=1m的足够长的U形平行光滑金属导轨固定在磁感应强度为B=1T、范围足够大的匀强磁场中，磁场方向垂直导轨平面斜向上。用平行于导轨、功率恒为6w的牵引力F牵引一根质量m=0.2kg、电阻R=1Ω的放在导轨上的金属棒ab，由静止沿导轨向上移动(ab棒始终与导轨接触良好且垂直)，当金属棒ab移动2.8 m时，获得稳定速度，在此过程中金属棒产生的热量为5.8J。不计导轨电阻及一切摩擦，g取10m/s²。问：

(1)金属棒达到的稳定速度是多大？

(2)金属棒从静止达到稳定速度所需时间是多少？

21．如图，匀强磁场的磁感应强度B=0.5T,边长为L=10cm的正方形线圈abcd共100匝，线圈电阻r=1Ω，线圈绕垂直于磁感线的轴匀速转动。ω=4rad/s外电路电阻R=4Ω。求：

(1)感应电动势最大值和有效值

(2)由图示位置开始，写出感应电动势的瞬时值表达式

(3)交流电压表的示数

20．一列沿x轴正方向传播的简谐横波，其周期为T，某时刻的波形图象如图中的实线所示，再经t=0.2 s的波形图如图中的虚线所示．求：

(1)若t小于T，则此列波的波速为多大．

(2)若t大于T，则此列波的波速为多大．

19.如图所示，有一边长为L，电阻为R的正方形导线

框，以水平向右的速度v匀速穿过宽度为2L的磁场。

t＝0时刻线框的ab边刚好进入磁场区，该匀强磁场的

磁感应强度大小为B，方向垂直纸面向里。请在答题

纸规定的坐标系上画出从0到4L/v时间内，a、b两点

间电压U_ab随时间t的变化图线。

18．在用双缝干涉测光的波长的实验中：⑴已知双缝到光屏之间的距离是

600mm，双缝之间的距离是0.20mm，某同学在用测量头测量时，先将测量头目镜中看到的分划板中心刻线对准某条亮纹(记作第1条)的中心，这时手轮上的示数如下左图所示。然后他转动测量头，使分划板中心刻线对准第7条亮纹的中心，这时手轮上的示数如下右图所示。这两次示数依次为0.640mm和___　 ___mm。由此可以计算出这次实验中所测得的单色光的波长为__　 ____nm。

⑵下列哪些操作能够增大光屏上相邻两条亮纹之间的距离

　　 (　　　 )

A．增大单缝和双缝之间的距离　 B．增大双缝和光屏之间的距离

C．将红光改为绿光　　　　　　 D．增大双缝之间的距离

17．某同学在做“用单摆测重力加速度”实验中，先测得摆线长

为97.50 cm，摆球直径2.00 cm，然后用停表记录了单摆振动110

次所用的时间如下图所示，则

(1)该摆摆长为________cm，秒表读数为_________s.

(2)如果测得的g值偏大，可能的原因是(　　 )

A．摆线上端悬点未固定，振动中出现松动，使摆线长度增加了

B．测摆线时摆线拉得过紧

C．开始计时时，停表过迟按下

D．实验时误将29次全振动数为30次

16．某交流电压随时间的变化规律如图所示，若将该电压加在10 μF

的电容器上，则电容器的耐压值不应小于__　 ___V；若将该电压加在

一阻值为1kΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外

事故的发生，该电路中保险丝的额定电流不能低于____　 _A。

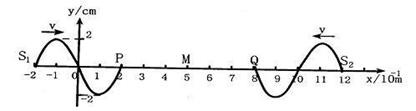

15．如图所示，两列简谐横波分别沿x轴正方向和负方向传播，两波源分别位于和处，两列波的波速均为，两波源的振幅均为A=2cm.图示为时刻两列波的图象(传播方向如图)，此刻平衡位置处于和0.8的P、Q两质点刚开始振动。质点M的平衡位置处于处，关于各质点运动情况判断正确的是 (　　 )　　　　　　　　　　　　　　　　　　　　　　　　　

A．t=0时刻，质点P、Q都沿轴负向运动　 B．t=0.75S时刻，质点P、Q都运动到M点

　　 C．经时间t=1S，质点P通过的路程为8cm　 　D．t=1S时刻，质点M的位移为－4cm

14．如图所示，设有一导体棒AC，以速率v在金属导轨DEFG上向右匀速滑动．设电路ACEFA只有EF段有电阻R，导轨光滑，则AC棒在导轨上匀速滑行一段距离L期间，下列物理量中哪些与速率v成正比

A．导线AC中的电流　　 　　B．磁场作用于AC上的力

C．电阻R中产生的热功率　 　D．电路ACEFA中所消耗的总电功

13．如图所示，弹簧下面挂一质量为m的物体，物体在竖直方向上做振幅为A的简谐运动，当物体振动到最高点时弹簧正好为原长，则物体在振动过程中：

A．物体最大动能应等于mgA　　

B．弹簧的弹性势能和物体动能总和保持不变

C．弹簧最大弹性势能等于2mgA　　

D．物体在最低点时弹力大小应为2mg
