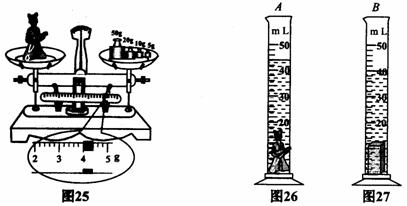

23．小铃为了鉴别一工艺品是否铜做的，做了以下实验：

　　 (a)称出工艺品的质量，如图25所示．

　　 (b)A、B两量筒分别装上30mL的水．

　　 (c)把工艺品放入A量筒，如图26．

　　 (d)把与工艺品相同质量的实心铜块放入B量筒，如图27．

　　 问：

　　 (1)工艺品的质量m＝　　　 g．

　　 (2)实心铜块的体积V＝　　　　 cm³．图27中铜块所受浮力F＝　　 N．

　　　　 (水密度ρ＝1× 10³kg/m³，g＝10N/kg)

　　 (3)由上述实验可知该工艺品的体积比铜块的体积　　、密度比铜的密度　　．

　　　　 (选填“大”、“小”).

　　 (4)小铃根据工艺品的密度与铜的密度不等而得出工艺品不是铜做的结论．此结论是

　　　　　 否可靠？为什么？

[答案](1)89；(2)10；0.1。(3)大、小．(4)这个结论不完全对，因为它也可能是铜做的，只是内部空心了；当然，如果是实心的，则肯定不是铜做的。

[解析](1)用天平测物体的质量，当操作正确是，物体的质量是砝码的示数与游码的示数和。

(2)F浮=ㄗ液gV排=1.0×10^-5 m³× 1.0×10³kg/m³ ×10N/kg =0.1N

(3)由于质量相等，铜块排开水的体积小于工艺品排开水的体积，所以铜块的密度大。

(4)根据计算得出的是工艺品的密度小于铜的密度，但若是空心的，它也可能是铜做的

[考点]天平的使用，浮力公式

22．(1)上海世博会很多展馆安装了太阳电池，太阳电池把什么能转化为什么能？

　　 (2)世博会展区通过喷射水雾来降温。请用物态变化的知识来解释为什么喷射水雾区域的温度会降低？

[答案]　 答：(1)太阳电池把太阳能转化为电能

(2)采用喷射水雾能降温。因为水要蒸发，吸收周围的热量，使周围的温度降低。

[解析]新能源的利用，联系现实生活。

[考点]能的转化，物态变化

21．某电熨斗内有R₁、R₂两段发热丝，其简化电路如图24，它在220V或110V电压下都能

　　 正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下熨斗的电功率

　　 均为1100W．求

(1)电熨斗正常工作5分钟消耗多少电能？

(2)电熨斗在220V电压下正常工作的电流是多大？

(3)两发热丝的电阻之比多大？

[答案]　 解：(1)在两种情况下，电熨斗都正常工作，t=5分钟=5×60s=300s,P=1100W

根据P=W/t得W=Pt=1100W×300s=330000J

(2)P=1100W,U=220V

根据P=UI，得I=P/U=1100W/220V=5A

(3)当：110V时将S打至1挡，U1=110V,P=1100W,电流I1=P/U1=1100W/110V=10A

根据欧姆定律R=U/I,得R1=U1/I1=110V/10A=11Ω

当：220V时将S打至2挡，U=220V,I=5A,

根据欧姆定律R=U/I,得R2=U/I=220V/5A=44Ω

所以R1/R2=1/4

[解析]找准各个量，再根据公式就好计算

[考点]功率的公式及其变形公式，，欧姆定律R=U/I及其变形公式

解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计

算的题，演算过程及结果都要在数字的后面写上正确的单位．

20．如图23所示(滑轮组的绕绳未画出)，人以600N的力向下拉动绕在

　　 滑轮组的绳子一端10秒，使绳端向下移动了1.5m、重物匀速上升

　　 了0.5m，已知滑轮组的机械效率为70%(g＝10N/kg)．

　　 (1)人的拉力的功率多大？

　　 (2)被吊起的重物质量多大？

(3)按题意画出滑轮组的绕绳．

[答案]解：(1)绳子移动的速度v=s/t=1.5m/10s=0.15m/s

人的拉力的功率P=W/t=FS/t=Fv=600N×0.15m/s=90W

(2)根据η=W有/W总×100%=Gh/FS×100%

所以 G=ηFS/h=(70%×600N×1.5m)/0.5m=1260N

根据G=mg,得m=G/g=1260N/10 N/kg=126Kg

(3)根据s=nh,s=1.5m,h=0.5m,所以n=3

　 如图示

[解析]机械效率的公式η=W有/W总×100%=Gh/FS×100%，先求出G,再根据G=mg，求出m

求出绳子的股数，再画图

[考点]滑轮组的机械效率的计算及画图

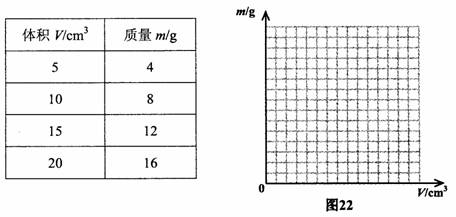

19．由同种某物质构成的大小不同的实心物块的体积、质量如下表，以体积V为横坐标，以质量

　　 m为纵坐标，在图22的方格纸一上描点，再把这些点连起来．该物质的密度是　　g/cm³．

[答案]密度是：0.8

第19题

[解析]根据提供的数据描点连线，同一物质的密度是一样的。

[考点]密度公式ρ=m/v

18．一只玩具猫外形如图21所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸

　　 上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．

[答案]

　　　　　　 　　第18题

[解析]根据题意，是一个开关同时控制两个小灯泡

[考点]电路图

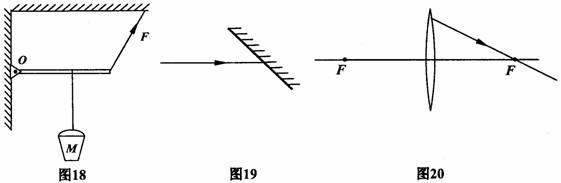

17．(1)如图18所示，作出：

　　　　 ①水桶M所受重力的示意图；

　　　　 ②以O为支点，力F的力臂．

　　 (2)画出图19中入射光线经平面镜反射后的光线．

　　 (3)根据图20中经透镜折射后的光线画出入射光线．

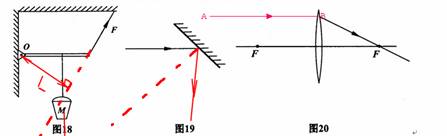

　 [答案]

[解析](1)重力的方向总是竖直向下的。画力臂的步骤：

1先找到支点，所谓支点就是杠杆可以绕着转动的那一个固定点

2然后就是画出力的作用线

3再过支点向力的作用线作垂线段，这一条垂线段的长度就是力臂，力臂要用虚线并标出垂足的符号

然后标上箭头或大括号及字母。

(2)画反射光线，先过入射点做法线，要注意法线与镜面垂直，然后用量角器量出入射角的大小，在确定反射角的大小，最后做出反射光线。

(3)凸透镜的其中一条特殊光线是：平行于主光轴的管线经凸透镜折射后，折射光线与主光轴平行

[考点]重力，力臂，光的反射定律，凸透镜的三条特殊光线

16．弹簧测力计挂着一重为3N的物体A，物体A浸没并静止在水中，如

　　 图17所示．

　　 (1)图中弹簧测力计的示数是　　N．物体A所受浮力是　　N．

　　 (2)如果测力计不拉着物体A，A在水中会　　　(选填“下沉”、“上

　　　　 浮”、“悬浮”)．判断的依据是　　　　　　　　。

[答案](1)1.2；1.8。(2)下沉；当物体全部进入液体中时，G物＞F浮　，物体下沉。　

[解析]称重法测量物体在液体中受到的浮力：先用弹簧测力计在空气中测出物体的重力G，再用弹簧测力计测出物体浸在液体中时弹簧测力计的示数F，则物体所受浮力：F浮=G-F；根据物体浮沉条件，当物体全部浸在液体中，G物＞F浮　，物体下沉。

[考点]称重法测量物体在液体中受到的浮力，物体浮沉条件，

15．用图16的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，

　　 另一瓶装有空气．为了有力地证明气体发生扩散，装二氧化氮气体的应是　　　(选填“A”

　　 或“B”)瓶．根据　　　现象可知气体发生了扩散．扩散现象说明气体分子　　　。

　　 若实验温度分别为①0℃，②4℃，③20℃，④30℃．则在　　　温度下(填序号)气体

扩散最快．

[答案]B；B红棕色变淡的．永不停息做无规则运动。④

[解析]二氧化氮的密度比空气的密度大，为了有力地证明气体发生扩散，装二氧化氮气体的瓶子应放在下面。温度越高，扩散现象越快。

[考点]气体扩散现象

14．(1)托里拆利测量大气压强值实验如图14所示，当时的大气压强等于　　　mm高水

　　　　 银柱所产生的压强．

　　 (2)某地大气压强为1×10 ⁵ Pa，作用在0.02m²面积的大气压力为　　　N．

　　 (3)如图15，将薄纸片置于下唇底部，沿着纸片的上表面吹气，纸片升起，可知吹气过

　　　　 程空气对纸片上表面的压力　　　下表面的压力(选填“大于”、“等于”、“小于”)，

　　　　 证明气体压强与流速的关系是　　　　　　　　．

[答案](1)　750　．(2)2×10 ³．(3)小于；流速大的气体压强小。　

[解析](1)托里拆利实验测量大气压的值，水银柱高度是指管内外水银面的竖直高度差。

(2)由于P=F/S，所以F=PS=1×10 ⁵ Pa×0.02m² =2×10 ³N

(3)气体压强与流速的关系：气体流速越大，压强越小。

[考点]压强的计算，气体压强与流速的关系。
