28．如图20所示为“研究动能大小与速度大小的关

　　 系”的实验装置图。实验中通过使用同一个小球

　　 A来保证________不变；通过改变________来改

　　 变小球A到达平面时的速度大小。小球A到达

　　 平面时动能的大小，是通过比较物块B在同一水平面上___________的大小比较出来的。

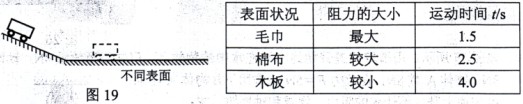

27．如图19所示，在“探究阻力对物体运动的影响”的实验中，使小车从斜面上由静止

　　 开始滑下，接着在材料不同的水平面上继续运动。用秒表测出小车在水平面上运动

的时间t。实验记录如右表。

　(1)实验中，保证小车在水平面上都有相同的初始速度的措施是___________。

(2)比较这三组实验，小车在水平面上运动速度改变的快慢程度___________ (选填“相

同”或“不相同”)。

(3)结论：初速度一定时，平面越光滑，小车在平面上运动的时间越___________ (选填

“长”或“短”)；速度减小得越___________(选填“快”或“慢”)，这说明小车受到

的运动阻力越小。

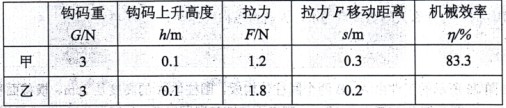

26．在“测滑轮组的机械效率”的实验中，小刚同学用图18所示的同一套滑轮组按不同

　　 绕法进行了两次实验，实验记录如下表。

　 (1)请根据表中数据，在图18乙中画出滑轮组的绕线；　　

　 (2)根据表中实验乙记录的数据，“计算得到实验乙的机械效率为___________%。

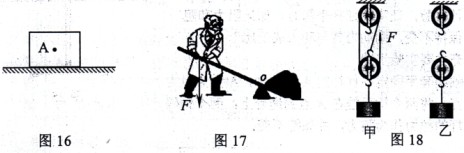

25．请在图17中画出动力F对支点O的力臂L。

24．如图16所示，重10N的木箱A静止在水平地面上。画出木箱A受重力的示意图。

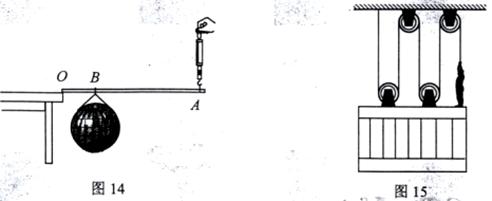

23．如图15所示，工人利用滑轮组把货箱和自己匀速提升至高处。已知工人重为800N，货

　　 箱重为2000N，两个动滑轮的总重为400N。不计绳重和滑轮轴摩擦，货箱受到两个动

滑轮的拉力大小为__________N。

22．小希用一个最大测量值为10N的弹簧测力计测量一个西瓜的重力。小希用网兜将西

　　 瓜挂在木棒上的B点，将棒的一端D放在桌边，用挂在A点的弹簧测力计拉起木棒，

　　 使木棒在水平位置平衡，如图14所示。此时弹簧测力计读数为8N。用刻度尺测出

AB=5BO，不计棒重、网兜重。这个西瓜重__________N。

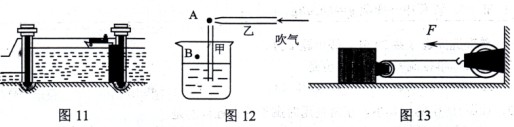

21．如图13所示，在拉力F的作用下，重24N的木块以0．1m／s的速度在水平桌面上匀速运动，木块受到的摩擦力为8N。不计滑轮重及轴摩擦，拉力F的功率为__________W。

20．如图12所示，把饮料管甲插入盛水的杯中，另一根饮料管乙的管口贴靠在甲管的上端。往乙管中用力吹气，甲管中的水面上升，从管口流出。管口端A点的压强为p，

杯中水面处B点的压强为P．则p__________p (选填“>”、“=”或”“<”)

19．三峡大坝建成后，往来于长江上、下游的船只，需要借助船闸通过坝区，如图11所

　　 示。船闸是__________原理在生活中的应用
