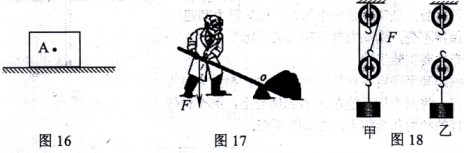

25．请在图17中画出动力F对支点O的力臂L。

24．如图16所示，重10N的木箱A静止在水平地面上。画出木箱A受重力的示意图。

23．如图15所示，工人利用滑轮组把货箱和自己匀速提升至高处。已知工人重为800N，货

　　 箱重为2000N，两个动滑轮的总重为400N。不计绳重和滑轮轴摩擦，货箱受到两个动

滑轮的拉力大小为__________N。

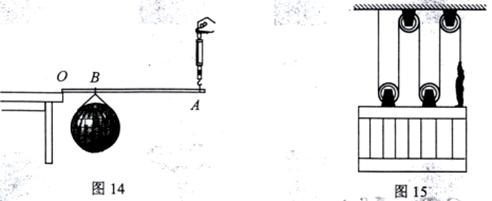

22．小希用一个最大测量值为10N的弹簧测力计测量一个西瓜的重力。小希用网兜将西

　　 瓜挂在木棒上的B点，将棒的一端D放在桌边，用挂在A点的弹簧测力计拉起木棒，

　　 使木棒在水平位置平衡，如图14所示。此时弹簧测力计读数为8N。用刻度尺测出

AB=5BO，不计棒重、网兜重。这个西瓜重__________N。

21．如图13所示，在拉力F的作用下，重24N的木块以0．1m／s的速度在水平桌面上匀速运动，木块受到的摩擦力为8N。不计滑轮重及轴摩擦，拉力F的功率为__________W。

20．如图12所示，把饮料管甲插入盛水的杯中，另一根饮料管乙的管口贴靠在甲管的上端。往乙管中用力吹气，甲管中的水面上升，从管口流出。管口端A点的压强为p，

杯中水面处B点的压强为P．则p__________p (选填“>”、“=”或”“<”)

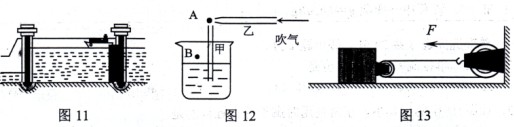

19．三峡大坝建成后，往来于长江上、下游的船只，需要借助船闸通过坝区，如图11所

　　 示。船闸是__________原理在生活中的应用

18．打篮球投篮时，篮球离开手后会继续飞向篮筐。这是由于篮球有__________的缘故。

17．坐在匀速行驶的汽车里的乘客，以司机为参照物，他是___________的。(选填“运动”

或“静止”)。　

16．有两个圆柱形容器，分别盛有深度相同的水和某种未知液体。现用弹簧测力计挂着一个圆柱体，先后将圆柱体逐渐竖直

浸入水和未知液体中。图10甲、

乙所示分别为弹簧测力计的示数

随着圆柱体下表面在水中的深度

和在未知液体中深度的变化图象，

以下结果正确的是

A、圆柱体的底面积是2.4×10m

B、圆柱体的密度是1.2×10kg/m

C．未知液体的密度是1.25×10kg／m

D．未放入圆柱体前，未知液体对容器底产生的压强是6×10Pa
