7．如图所示，叠放在一起的A、B两绝缘小物块放在水平向右的匀强电场中，其中B带正电Q，A不带电；它们一起沿绝缘水平面以某一速度匀速运动。现突然使B带电量消失，A带上正Q的电量，则A、B的运动状态可能为 ( 　　)

A．一起匀速运动　　　　　　　　　 B．一起加速运动　　　　　　　　

C．A加速，B减速　　　　 D．A加速，B匀速

6．如图所示，用两条一样的弹簧秤吊着一根铜棒，铜棒所在的虚线框范围内有垂直纸面的匀强磁场，棒中通入自左向右的电流。当棒静止时，两弹簧秤示数均为F₁；若将棒中电流反向，当棒静止时，两弹簧秤的示数均为F₂，且F₂＞F₁，根据上面所给的信息，可以确定(　　　 )

A、磁场的方向　　　　　　　 B、磁感应强度的大小

C、安培力的大小　　 　　　　D、铜棒的重力

5．如图所示，斜面上固定有一与斜面垂直的挡板，另有一截面为 1/4 圆的光滑柱状物体甲放置于斜面上，半径与甲相等的光滑球乙被夹在甲与挡板之间，没有与斜面接触而处于静止状态。现在从球心O₁处对甲施加一平行于斜面向下的力F，使甲沿斜面方向缓慢向下移动，移动过程中甲、乙始终保持平衡。设乙对挡板的压力大小为F₁，甲对斜面的压力大小为F₂，在此过

A．F₁逐渐增大，F₂逐渐增大　 B．F₁逐渐减小，F₂逐渐减小

C．F₁不变，F₂逐渐增大　　　 D．F₁逐渐减小，F₂不变

4．在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A_1．A₂和V的示数分别为I_1．I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是(　 　)

A．I₁增大，I₂不变，U增大；B．I₁减小，I₂增大，U减小；

C．I₁增大，I₂减小，U增大；D．I₁减小，I₂不变，U减小。

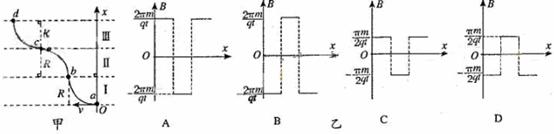

3．如图甲所示，一个质量为、电荷量为的带电粒子，不计重力。在点以某一初速度水平向左射入磁场区域Ⅰ，沿曲线运动，、、都是半径为的圆弧。粒子在每段圆弧上运动的时间都为。规定由纸面垂直向外的磁感应强度为正，则磁场区域ⅠⅡⅢ三部分的磁感应强度随变化的关系可能是乙图中的(　 　　　)

2．一艘小船沿一定航向渡河，由于水流的作用，此时小船恰能沿垂直河岸方向抵达对岸。今保持小船的航向和动力的大小不变，则(　)

A．若水流速度减小，则小船抵达对岸时将偏向下游B．若水流速度减小，则小船的合速度增大

C．若水流速度增大，则小船抵达对岸时间减少　　 D．若水流速度增大，则小船的合速度不变

1．汽车沿平直的公路向左匀速行驶，如图所示，经过一棵树附近时，恰有一颗果子从上面自由落下，则车中的人以车为参照物，看到果子的运动轨迹是下图中的( 　　)

18．如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q，x轴上的P点位于-Q的右侧。下列判断正确的是

　 　A．在x轴上还有一点与P点电场强度相同

　 　B．在x轴上还有两点与P点电场强度相同

　 　C．若将一试探电荷+q从P点移至O点，电势能增大

　 　D．若将一试探电荷+q从P点移至O点，电势能减小

17．如图所示，A、B两导体板平行放置，在t=0时将电子从A板附近由静止释放(电子的重力忽略不计)。分别在A、B两板间加四种电压，它们的U_AB-t图线如下列四图所示。其中可能使电子到不了B板的是

A．　　　　　　 B．　　　　　　　　 C．　　 　　　　　　　D．

16．如图所示，竖直放置的一对平行金属板间的电势差为U₁，水平放置的一对金属板间的电势差为U₂。一电子由静止开始，经U₁加速后，沿与水平金属板平行的方向进入水平放置的金属板间，刚好从下板边缘射出。不计电子重力。下列哪种方法一定能使电子打在下极板上

A．增大U₁，同时增大U₂

B．减小U₁，同时减小U₂

C．增大U₁，同时减小U₂

D．减小U₁，同时增大U₂
