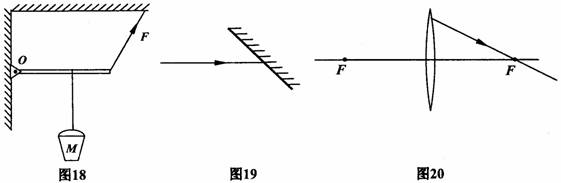

17．(1)如图18所示，作出：

　　　　 ①水桶M所受重力的示意图；

　　　　 ②以O为支点，力F的力臂．

　　 (2)画出图19中入射光线经平面镜反射后的光线．

　　 (3)根据图20中经透镜折射后的光线画出入射光线．

　 [答案]

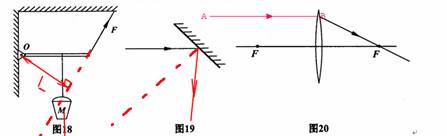

[解析](1)重力的方向总是竖直向下的。画力臂的步骤：

1先找到支点，所谓支点就是杠杆可以绕着转动的那一个固定点

2然后就是画出力的作用线

3再过支点向力的作用线作垂线段，这一条垂线段的长度就是力臂，力臂要用虚线并标出垂足的符号

然后标上箭头或大括号及字母。

(2)画反射光线，先过入射点做法线，要注意法线与镜面垂直，然后用量角器量出入射角的大小，在确定反射角的大小，最后做出反射光线。

(3)凸透镜的其中一条特殊光线是：平行于主光轴的管线经凸透镜折射后，折射光线与主光轴平行

[考点]重力，力臂，光的反射定律，凸透镜的三条特殊光线

16．弹簧测力计挂着一重为3N的物体A，物体A浸没并静止在水中，如

　　 图17所示．

　　 (1)图中弹簧测力计的示数是　　N．物体A所受浮力是　　N．

　　 (2)如果测力计不拉着物体A，A在水中会　　　(选填“下沉”、“上

　　　　 浮”、“悬浮”)．判断的依据是　　　　　　　　。

[答案](1)1.2；1.8。(2)下沉；当物体全部进入液体中时，G物＞F浮　，物体下沉。　

[解析]称重法测量物体在液体中受到的浮力：先用弹簧测力计在空气中测出物体的重力G，再用弹簧测力计测出物体浸在液体中时弹簧测力计的示数F，则物体所受浮力：F浮=G-F；根据物体浮沉条件，当物体全部浸在液体中，G物＞F浮　，物体下沉。

[考点]称重法测量物体在液体中受到的浮力，物体浮沉条件，

15．用图16的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，

　　 另一瓶装有空气．为了有力地证明气体发生扩散，装二氧化氮气体的应是　　　(选填“A”

　　 或“B”)瓶．根据　　　现象可知气体发生了扩散．扩散现象说明气体分子　　　。

　　 若实验温度分别为①0℃，②4℃，③20℃，④30℃．则在　　　温度下(填序号)气体

扩散最快．

[答案]B；B红棕色变淡的．永不停息做无规则运动。④

[解析]二氧化氮的密度比空气的密度大，为了有力地证明气体发生扩散，装二氧化氮气体的瓶子应放在下面。温度越高，扩散现象越快。

[考点]气体扩散现象

14．(1)托里拆利测量大气压强值实验如图14所示，当时的大气压强等于　　　mm高水

　　　　 银柱所产生的压强．

　　 (2)某地大气压强为1×10 ⁵ Pa，作用在0.02m²面积的大气压力为　　　N．

　　 (3)如图15，将薄纸片置于下唇底部，沿着纸片的上表面吹气，纸片升起，可知吹气过

　　　　 程空气对纸片上表面的压力　　　下表面的压力(选填“大于”、“等于”、“小于”)，

　　　　 证明气体压强与流速的关系是　　　　　　　　．

[答案](1)　750　．(2)2×10 ³．(3)小于；流速大的气体压强小。　

[解析](1)托里拆利实验测量大气压的值，水银柱高度是指管内外水银面的竖直高度差。

(2)由于P=F/S，所以F=PS=1×10 ⁵ Pa×0.02m² =2×10 ³N

(3)气体压强与流速的关系：气体流速越大，压强越小。

[考点]压强的计算，气体压强与流速的关系。

13．甲站在0.5m/s匀速上行的自动扶梯上，乙站在0.7m/s匀速下行的自动扶梯上．甲、乙两

人质量相等，甲上行中动能　　　(选填“增加”、

“不变”、“减少”)．某时刻他们的位置如图13所示，

该时刻甲的重力势能　　　乙的重力势能，甲的机

械能　　　乙的机械能．(选填“大于”、“等于”、“小

于”)．若此时上行的扶梯突然停止运动，甲会向前倾，

原因是　　　　　　　　　　　　　　　。

[答案]不变；等于；小于；由于惯性，要保持原来的速度向前倾。　　

[解析]动能的大小与物体质量和速度大小有关。甲的质量不变，速度不变，因此动能不变。重力势能与物体质量和被举高的高度有关。上行的扶梯突然停止运动，甲的脚随电梯停止，由于惯性，甲的身体要保持原来的运动状态，所以向前倾。

[考点]机械能、惯性。

12．如图12所示，放在M、N两水平桌面上的P、Q两物体，分别在F_P＝5N、F_Q=3N的水

　　 平拉力作用下做匀速直线运动，可以确定

A．桌面M一定比桌面N粗糙

B．P的速度一定大于Q的速度

C．P的质量一定大于Q的质量

D．P受到的摩擦力一定大于Q受到的摩擦力

[答案]D

[解析]由于P、Q两物体分别在F_P＝5N、F_Q=3N的水

　　 平拉力作用下做匀速直线运动，由二力平衡，所以P、Q两物体受到的摩擦力分别为f_P =5N, f_{Q　 =}3N

所以D选项是正确的。由于滑动摩擦力的大小与压力的大小和接触面的粗糙程度因素有关。由题意不能得出其中一个因素的关系。

[考点]二力平衡

11．60kg的人站在跷跷板某一位置时，跷跷板处于如图11所示的平衡状态．由此可估测球

　　 的质量约为

A．20kg

B．30kg

C．60kg

D．120kg

[答案]B

[解析]根据杠杠的平衡条件 F₁L₁=F₂L₂，杠杆是水平平衡，所以力臂在杠杆上，不妨认为人对杠杆的力是动力，则球对杠杆的力是阻力，由图知L₁:L₂约为1：2，所以F₁:F₂约为2：1.

又因为F大小等于G，G=mg

[考点]杠杆的平衡条件

10．忽略空气阻力，抛出后的小球在空中运动轨迹如图10所示，抛出后的小球由于

A．不受力，运动状态发生改变

B．不受力，运动状态不发生改变

C．受到重力作用，运动状态发生改变

D．受到推力作用，运动状态发生改变

[答案]C

[解析]力是改变物体运动状态的原因，而不是维持物体运动状态的原因。小球会落下来，是由于受到重力作用。

[考点]力的作用效果

9．下列现象中属于白光色散的是

　　 A．太阳光经过棱镜后，分解成各种颜色的光

　　 B．红、绿、蓝三种色条合成电视画面的颜色

　　 C．红、绿、蓝三色光按一定比例混合成白光

　　 D．红、蓝、黄三色颜料按一定比例混合成黑色

[答案]A

[解析]太阳光是白光，太阳光通过棱镜后，被分解成各种颜色的光，使太阳光发生了色散。A选项正确。B,C,D是关于色光的混合和颜料的混合。

[考点]光的色散

8．如图9所示实验，试管口木塞冲出过程

　　 A．试管口出现的白雾是水蒸气

　　 B．试管口出现白雾说明水蒸气内能增加

　　 C．能量转化情况与内燃机压缩冲程相同

　　 D．水蒸气对木塞做功，水蒸气的内能减少

[答案]D

[解析]这是水蒸气对木塞做功，水蒸气的内能转化为木塞的机械能，所以水蒸气的内能减少，木塞的机械能增加。水蒸气是气体，看不见的，而白雾是小水珠。内燃机压缩冲程能量转化是机械能转化为内能。

[考点]做功，能量转化
