25．(14分)短周期元素X、Y、Z、M、N原子序数依次增大，有关信息如下：

　 　 (1)XY₂的电子式是　　　　 ；Z₂Y₂中所含化学键类型是　　　　 ；XY₂与Z₂Y₂反应的化学方程式是　　　　　　 。

　 (2)恒容条件下，一定量的NY₂、Y₂发生反应：

2NY₂(g)+Y₂(g)2NY₃(g)。

温度分别为T₁和T₂时，NY₃的体积分数

随时间变化如右图，该反应的△H　　 0

(填“>”“<”或“=”，下同)；若T₁、T₂

时刻反应的化学平衡常数分别为K₁、K₂，

则K₁　　　　 K₂。

　 (3)X的非金属性比M　　　 (填“强”或“弱”)，能证明此结论的事实是　　 (用离子方程式表示)。

24．(20分)

　 (1)如图，在水平地面上固定一个内侧长为L、质量为M的薄壁箱子。光滑的物块B的质量为m，长为，其左端有一光滑小槽，槽内装有轻质弹簧。开始时，使B紧贴A₁壁，弹簧处于压缩状态，其弹性势能为E_P。现突然释放弹簧，滑块B被弹开。假设弹簧的压缩量较小，恢复形变所用的时间可以忽略。求滑块B到达A₂壁所用的时间。

　 (2)a．现将箱子置于光滑的水平地面上而不固定，仍使B紧贴A₁壁，弹簧处于压缩状态，其弹性势能为E_P，整个系统处于静止状态。现突然释放弹簧，滑块B离开A₁壁后，弹簧脱落并被迅速拿出箱子。求此时滑块B的速度v与箱子的速度V。

b．假设滑块B在与A₁壁和A₂壁的碰撞过程中无机械能损失。试定量描述滑块B相对于地面运动的速度变化情况，并计算两次碰撞之间的时间间隔。

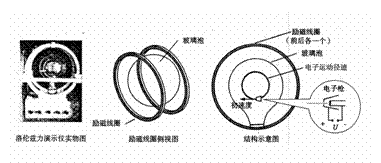

23．(18分)洛伦兹力演示仪是由励磁线圈(也叫亥姆霍兹线圈)、洛伦兹力管和电源控制部分组成的。励磁线圈是一对彼此平行的共轴串联的圆形线圈，它能够在两线圈之间产生匀强磁场。洛伦兹力管的圆球形玻璃泡内有电子枪，能够连续发射出电子，电子在玻璃泡内运动时，能够显示电子运动径迹。其结构如图所示。

　 (1)给励磁线圈通电，电子枪垂直磁场方向向左发射电子，恰好形成如“结构示意图”所示的圆形径迹，则励磁线圈中电流方向是顺时针方向还是逆时针方向?

　 (2)两个励磁线圈中每一线圈为N=140匝，半径为R=140 mm，两线圈内的电流方向一　 致，大小相同为I=1.00 A，线圈之间距离正好等于圆形线圈的半径，在玻璃泡的区域内产生的磁场为匀强磁场，其磁场强度(特斯拉)。灯丝发出的电子束经过加速电压为U=125 V的电场加速后，垂直磁场方向进入匀强磁场区域，通过标尺测得圆形径迹的直径为D=80.0 mm，请估算电子的比荷。(答案保留2位有效数字)

　 (3)为了使电子流的圆形径迹的半径增大，可以采取哪些办法?

22．(16分)两个板长均为三的平板电极，平行正对放置，相距为d，极板之间的电势差为U，板问电场可以认为是均匀的。一个α粒子从正极板边缘以某一初速度垂直于电场方向射人两极板之间，到达负极板时恰好落在极板边缘。已知质子电荷为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，

　　　 求：

(1)极板间的电场强度E；

(2)α粒子的初速度v₀。

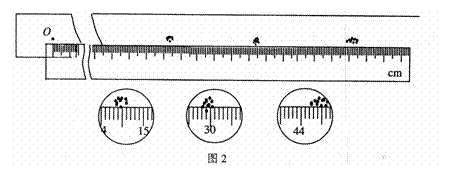

21．(1)用如图1所示的装置，来验证碰撞过程中的动量守恒。图中PQ是斜槽，QR为水平槽。O点是水平槽末端月在记录纸上的垂直投影点，A、B两球的质量乙比m_A:m_B=3：1。先使A球从斜槽上某一高度处由静止释放，在水平地面的记录纸上留下落点痕迹P，重复10次，得到10个落点。再把B球放在水平槽上的末端R处，让A球仍从同一高度处由静止释放，与B球碰撞，碰后A、B球分别在记录纸上留下各自的落点痕迹，重复10次。A、B两球在记录纸上留下的落点痕迹如图2所示，其中米尺的零点与D点对齐。

　　　　　　　 ①碰撞后A球的水平射程应取 　　　　cm。

　　　　　　　 ②本实验巧妙地利用小球飞行的水平距离表示小球的水平速度。下面的实验条件中，可能不能使小球飞行的水平距离的大小表示为水平初速度大小的是　　　　 。

　　　　　　　 A．使A、B两小球的质量之比改变为5：1

　　　　　　　 B．升高小球初始释放点的位置

　　　　　　　 C．使A、B两小球的直径之比改变为1：3

　　　　　　　 D．升高桌面的高度，即升高R点距地面的高度

　　　　　　　 ③利用此次实验中测得的数据计算碰撞前的总动量与碰撞后的总动量的比值为　　　 。(结果保留三位有效数字)

　 　 (2)某同学将铜片和锌片插入水果中制成一个“水果电池”，该同学利用下列所给器材测量水果电池的电动势E和内阻r。

　　　　　　　 A．电流表G₁(内阻R₁=15 Q，满偏电流I_A=2 mA)

　　　　　　　 B．电流表G₂(量程20 mA，内阻约2Ω)

　　　　　　　 C．滑动变阻器R₁(0-1000Ω)

　　　　　　　 D．电阻箱R₂(0-9999.9Ω)

　　　　　　　 E．待测水果电池(电动势E约4 V，内阻，约500Ω)

　　　　　　　 F．开关S，导线若干

　　　　　　　 ①实验中用电流表G₁改装成量程0-4V的电压表，需　　　 (选填“串联”或“并联”)一个阻值为 　　　　Ω的电阻。

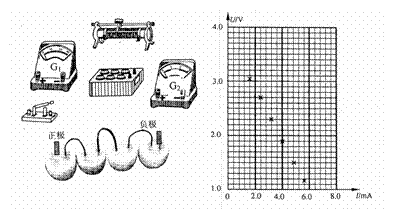

　　　　　 　 ②该同学用电流表G₂和改装成的电压表测量水果电池的电动势和内阻，设计了如图3所示的实验电路图。请根据电路图，将图4中的实物连接成实验用的电路。

　　　　　　　　　　　　　 图4

　　　　　　　　　　　　　　　　　　　　　　　　 图5

　　　　 ③接通开关，逐次调节滑动变阻器，读取电流表示数I和对应的电压表的示数U，记录了6组数据，并在图中标注出了几个与测量对应的坐标点，如图5所示。请你在图5上把已经描绘出的坐标点连成U-I，图线。

　　 　　④根据图5描绘出的图线可得出水果电池的电动势E=　　 V，内电阻r=　　 Ω.

2．答卷前将答题卡密封线内的项目填写清楚。

　　　 本卷共11小题，共180分

20．某个由导电介质制成的电阻截面如图所示。导电介质的电阻率为ρ、制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极。设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，R的合理表达式应为　　　　　　　　　　　　　　 (　　 )　　　　　　　　　　　　　　　　　

　　　 A．　 B．　　 C．　 D．

第II卷(非选择题　 共180分)

　　　 1．用黑色签字笔或圆珠笔将标有“　 ”符号处的答案填写在答题卡对应题号的相应位上。注意：在试卷上作答无效。

19．如图所示，水平固定的带电小圆盘A，取盘中心O点的电势为零，从盘心O处释放一质量为m，带电量为+q的小球，由于电场的作用，小球竖直上升的最大高度可达盘中心竖直线上的C点，且OC=h，又知道小球通过竖直线上B点时的速度最大且为v_m，由此可以确

　　　 定　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．B点的场强和C点的场强　　 　　　　　　 B．C点的场强和B点的电势

　　　 C．B点的场强和C点的电势　　　　　　　　　 D．B点的电势和C点的电势

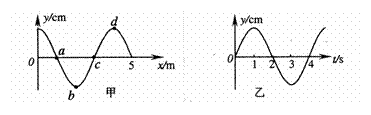

18．一列沿x轴传播的简谐横波革时刻的波形图线如图中甲所示，若从此时刻开始计时，则

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若该波沿x轴正方向传播，则图乙可能是a质点的振动图线

　　　 B．若该波沿x轴正方向传播，则图乙可能是c质点的振动图线

　　　 C．若该波沿x轴负方向传播，则图乙可能是b质点的振动图线

　　　 D．若该波沿x轴负方向传播，则图乙可能是d质点的振动图线

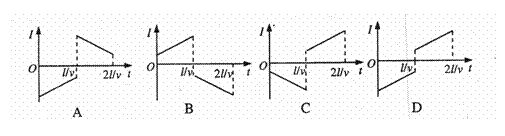

17．图中两条平行虚线之间存在匀强磁场，虚线的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合，如图所示。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是(　　 )
