18．(16分)如图所示，足够长的光滑金属框竖直放置，框宽l=0.5 m，框的电阻不计，匀强磁场磁感应强度B=1 T，方向与框面垂直，金属棒MN的质量为100 g，电阻为1 Ω.现让MN无初速地释放并与框保持接触良好的竖直下落，从释放到达到最大速度的过程中通过棒某一横截面的电量为2 C，求此过程中回路产生的电能.(空气阻力不计，g=10 m/s²)　

2009-2010(下)巴中市四县中期末联考高2011级

16．(12分)如图所示，面积为0.2 m²的100匝线圈A处在磁场中，磁场方向垂直于线圈平面.磁感应强度随时间变化的规律是B=(6－0.2t)T，已知电路中的R₁=4 Ω，R₂=6 Ω，

电容C=30 μF，线圈A的电阻不计.求：　

(1)闭合K后，通过R₂的电流强度大小及方向.　

(2)闭合K一段时间后，再断开K，K断开后通过R₂的电量是多少?　　　　

　 17．(16分)如图，在平面直角坐标系xOy内，第1象限存在沿y轴负方向的匀强电场，第IV象限以ON为直径的半圆形区域内，存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。一质量为m、电荷量为q的带正电的粒子，从y轴正半轴上y=h处的M点，以速度v₀垂直于y轴射入电场，经x轴上x=2h处的P点进入磁场，最后以垂直于y轴的方向射出磁场。不计粒子重力。求　

　 (1)电场强度大小E；

　 (2)粒子在磁场中运动的轨道半径r；

　 (3)粒子从进入电场到离开磁场经历的总时间t。　　　

15.(12分)如图所示，一束电子(电荷量为e)以速度v垂直边界射入磁感应强度为B，宽为d的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角为30⁰，求：　

　 (1)电子的质量；

　 (2)电子穿过磁场所用的时间。　　　

14．在用双缝干涉测光的波长的实验中：某同学在用测量头测量时，先将测量头目镜中看到的分划板中心刻线对准某条亮纹(记作第1条)的中心，此时手轮上的示数为5.795mm。然后他转动测量头，使分划板中心刻线对准第7条亮纹的中心，这时手轮上的示数如下图所示。

　(1)示数为___　 mm；　 相邻两条纹间距Δx＝　 　　　mm(其中相邻条纹间距保留两位有效数字)。　

(2)已知双缝间距为d=0.4mm，双缝到光屏间的距离为L=0.5m，波长的表达式　　　

λ＝　　　 (用Δx、L、d表示)，单色光的波长为λ＝　　　　　 m；

(3)若改用频率较高的单色光，得到的干涉条纹间距将　　　　　 (填“变大”、“变小”或“不变”)．

13．某同学在完成了测玻璃砖折射率的光路图后，由于没有量角器，他采用了如下的方法：(如图)以P₁P₂的直线与玻璃砖的交点O为圆心作圆，分别交P₁P₂连线于A点，OO′连线延长线于B点，并通过这两点向界面法线作_______线，若用直尺测得数据如图中所示，则此玻璃砖的折射率为_________.　　　　

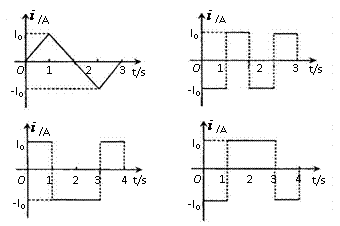

12．矩形导线框abcd固定在匀强磁场中，磁感线的方向

与导线框所在平面垂直，规定垂直纸面向里为磁场

的正方向，磁感应强度B随时间变化的规律如图所示，

若规定顺时针方向为感应电流的正方向，下列-t

图中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．　　　　　　　　　　　 B．　

　　　　 C．　　　　　　　　　　　 D．

第II卷(非选择题，共72分)

11．如图所示，某空间存在正交的匀强磁场和匀强电场，电场方向水平向右，磁场方向垂直纸面向里，一带电微粒由a点进入电磁场并刚好能沿ab直线向上运动，下列说法正确的是(　　　 )　　　　　　　　 　 　　　　　　　　　　　　　

　　　　 A．微粒一定带负电

　　　　 B．微粒动能一定减少　　　

　　　　 C．微粒的电势能一定增加　　　　　

　　　　 D．微粒的机械能一定增加

9．如图所示，一理想变压器的原线圈匝数为n₁=1000匝，副线圈匝数为n₂=200匝，电阻R=8.8Ω，原线圈接入一电压(V)的交流电源，电压表和电流表对电路的影响可忽略不计，则　 (　　 ) 　　

A．副线圈交变电流的频率是100 Hz　　　

B．t=1s的时刻，电压表的示数为0

C．变压器的输入电功率为220W

D．电流表的示数为10A

　 10．如图所示，平行金属导轨与水平面成θ角，导轨与两相同的固定电阻R₁和R₂相连，匀强磁场垂直穿过导轨平面。有一导体棒ab，质量为m，导体棒的电阻R=2R₁，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，固定电阻R₁消耗的热功率为P，此时　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　　 )　

A．整个装置因摩擦而产生的热功率为　　

B．整个装置消耗的机械功率为　　 　

　　 C．导体棒受到的安培力的大小为

　　 D．导体棒受到的安培力的大小为

8．如图所示，把电阻R、电感线圈L、电容器C并联接到某一交流电源上时，三只电流

表的示数相同。若保持电源电压不变，而使交变电流的频

率减小后，则三个电流表的示数I₁、I₂、I₃的关系是(　　 )

　　　　 A．I₁=I₂=I₃ 　　　　　　　　　　　　　　　　　　　

　　　　 B．I₁＞I₂＞I₃　

　　　　 C．I₃＞I₁＞I₂ 　　　　　　　　　　　　　　　　　　

　　　　 D．I₂＞I₁＞I₃

6．右图为氢原子能级的示意图，现有大量的氢原子处于n=4的激发态，当向低能级跃迁时辐射出若干不同频率的光。关于这些光下列说法正确的是：( 　　)

A．最容易表现出衍射现象的光是由n=4能级跃迁到n=1能级产生的

B．频率最小的光是由n=2能级跃迁到n=1能级产生的

C．这些氢原子总共可辐射出3种不同频率的光　　　

D．用n=2能级跃迁到n=1能级辐射出的光照射逸出功为6.34eV的金属铂能发生光电效应

　 7．如图所示，一细束白光通过三棱镜折射后分为各种单色光，取其中a、b、c三种色光，并同时做如下实验：①让这三种单色光分别通过同一双缝干涉实验装置在光屏上产生干涉条纹(双缝间距和缝屏间距均不变)；②让这三种单色光分别照射锌板；③让这三种单色光分别垂直投射到一条直光导纤维的端面上，　

下到说法中正确的是(　　 )

　　　　 A．c种色光的波动性最显著

　　　　 B．c种色光穿过光纤的时间最长

　　　　 C．a种色光形成的干涉条纹间距最小

　　　　 D．如果b种色光能产生光电效应，则a种色光一定能产生光电效应
