15．一质量历=0．5kg的滑块以6m／s的初速度冲上一倾角为30°足够长的斜面，某同学利用DIS实验系统测出了滑块冲上斜面过程中多个时刻的瞬时速度，如图所示为通过计算机绘制出的滑块上滑过程的v-t图。求：(g取10m／s。)　　

　 (1)滑块与斜面间的动摩擦因数；(结果可用根式表示)

　 (2)判断滑块最后能否返回斜面底端?若能返回，求出返

回斜面底端时的动能：若不能返回，求出滑块在斜

面上滑行的最大位移。

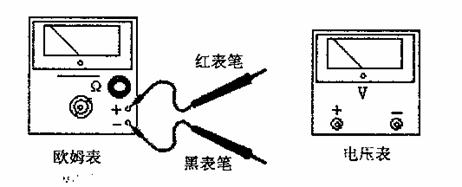

14．某同学在研究性学习过程中通过一个电压表来测量一个欧姆表内部电源的电动势。电压表的内阻未知(约25kΩ-35kΩ)且测量准确，欧姆表刻度盘上的中间刻度值为30。

　　　 ①该向学在实验过程中，红表笔虑与电压表的　　　 (填“+”或“一”)接线柱连接，欧姆表的选择开关应拨至倍率“×　　　　 ”　 (填“1’’、“10”、“100”或“1k”)的位置。

　　　 ②在实验中，该同学读出电压表的读数为以欧姆表的指针所指的刻度值为m并且在实验过程中，一切操作都是正确的。则欧姆表电池的电动势表达式　　　　　　　 。

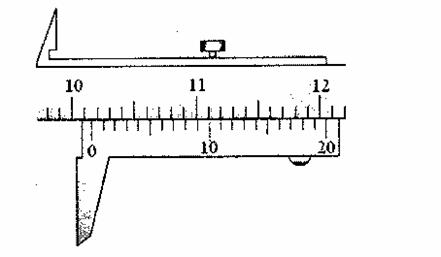

13．(I)用分度为0．05mm的游标卡尺测量某．L件的直径，示数如图所示，此示数为　 cm．

　 (II)某同学在做探究弹力和弹簧伸长的关系的实验中，在竖直悬挂的弹簧下加钩码。下表是他的实验数据。实验时弹力始终未超过弹簧的弹性限度，弹簧很轻，自身的质量可以忽略不计。(g=10m／s²)

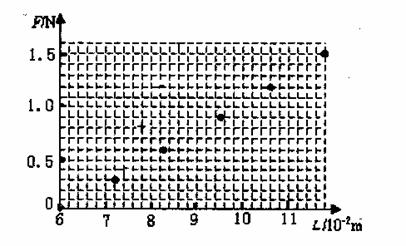

①根据下图中的描点可以判断，表格中的第三排空格处该生忘记填的内容是　　 。

②根据实验数据在图中的坐标纸上点，可以确定该弹簧的劲度系数是　　 N／m。(保留两位有效数字)

12．如图所示的电路，水平放置的上下可移动的平行板

电容器中有一个带电液滴正好处于静止状态，若保

持电容器两极板间的距离不变，将滑动变阻器的滑

片P向左移动，液滴将　　　　　　 (填“向上运

动”、“向下运动”或“不动”)；若保持变阻器的滑片

P的位置不变，减小电容器两极板间的距离，液滴

将　　　　　 (填“向上运动”、“向下运动”或“不动”)。

11．土星周围有美丽壮观的“光环”，组成环的颗粒是人小不等、线度从l m到10m的岩石、尘埃，类似于卫星，它们与土星中心的距离从7．3×10⁴km延伸到1．4×10⁵km。已知环的外缘颗粒绕土星做圆周运动的周期约为14h，引力常量为6．67×10^-11N·m²／kg²，则土星的质量约为　　　　 kg(不考虑环中颗粒间的相互作用，结果保留l位有效数字)　　

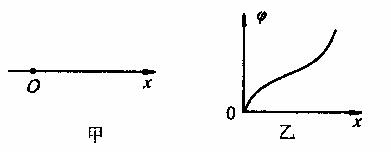

10．如图甲，某电场的一条电场线与Ox轴重合，取口点电势为零，方向上各点电势随变化的规律如图乙所示。若在O点由静止释放一电子，电子仅受电场力的作用，则

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．电子的加速度恒定　　　　　　　　　　　　　　 C．电子的电势能将增大

　　　 B．电子将沿着珊方向运动　　　　　　　　　　　 D．电子的加速度先逐渐减小后逐渐增大

第Ⅱ卷(非选择题，共66分)

本卷包括必考题和选考题两部分。第11题-第16题为必考题，每个试题考生都必须做答。第17题-第19题为选考题，考生根据要求做答。

9．如图所示是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是　　 (　　 )

　　　 A．电键S闭合瞬间

　　　 B．电键S由闭合到断开的瞬间

　　　 C．电键S已经是闭合的，变阻器滑片P向左迅

速滑动

　　　 D．电键S已经是闭合的，变阻器滑片P向后迅

速滑动

8．如图所示，小球从A点以初速度沿粗糙斜面向上运动，到达最高点B后返同A，C为AB的中点。下列说法中正确的是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．小球从A出发到返回A的过程中，位移为零，外力做功为零　

　　　 B．小球从A到C过程与从c到B过程，减少的动

能相等

　　　 C．小球从A到B过程与从B到A过程，损失的

机械能相等

　　　 D．小球从A到C过程与从C烈B过程，速度的变化量相等　　

7．如图所示，I、11分别是甲、乙两球从同一地点、沿同一直线运动的v-t图线，根据图线可以判断　　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．两球始终在做初速度方向相反的匀减速直线运动

　　　 B．在2-8s内，两球加速度的大小相同，方向相反

　　　 C．两球在t=2s时速率相等

　　　 D．两球在t=8s时都回到出发地

6．在如图所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位．当电键S闭合后，A、B、C三表示数分别为l、2、3

时，灯L₁、L₂均正好均正常发光．已知灯L₁、L₂的额定功率

为3：l，则可判断　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．B为电压表，A、C均为电流表

　　　 B．A、B、C均为电压表

　　　 C．B为电流表，A、C均为电压表

　　　 D．A、B、C均为电流表
