13.(7分) 如图11所示器材可用来研究电磁感应现象及判定感应电流的方向。

(1)在给出的实物图中，用实线作为导线将实验仪器连成实验电路。

(2)将线圈L₁插入L₂中，合上开关。能使感应电流与原电流的绕行方向相同的实验操作是：

A　 插入软铁棒。　　　　

图11

B　 拔出线圈L₁。

C　 使变阻器阻值变大。　 D　 断开开关。

图12

14. (6分)如图12所示，厚度为h，宽度为d的导体板放在垂直于它的磁感应强度为B的匀强磁场中，当电流通过导体板时，在导体板的上侧面A和下侧面A’会产生电势差。这种现象称为霍尔效应。实验表明，当磁场不太强时，电势差U、电流I的B的关系为：式中的比例系数K称为霍尔系数。霍尔效应可解释如下：外部磁场的洛仑兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场。横向电场对电子施加与洛仑兹力方向相反的静电力。当静电力与洛仑兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差。

设电流I是由电子定向移动形成的，电子平均定向速度为V，电量为e，回答下列问题：

(1)稳定状态时，导体板上侧面A的电势　　　 下侧面A’的电势(填高于、低于或等于)

(2)电子所受洛仑兹力的大小为　　　　　　

(3)当导体板上下两侧之间的电势差为U时，电子所受的静电力为　　　　　　 。

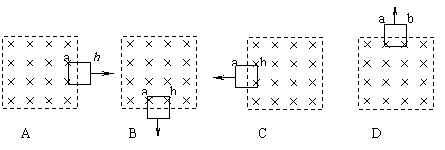

12．如图10，粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界一与正方形线框平行，现使线框以同样大小的速度沿四个不同的方向平移出磁场，则在移出过程中线框的一边a、b两点间的电势差绝对值最大的是：

	图10

　

请将上述选择题的正确答案选项填在下列表格内

1	2	3	4	5	6	7	8	9	10	11	12

11．如图9所示电路中，L为电感线圈，电阻不计，A、B为两灯泡，则

图9

A．合上S时，A先亮，B后亮　　　 B．合上S时， A、B同时亮

C．合上S后，A变亮，B熄灭　　　

D．断开S时，A熄灭，B重新亮后再熄灭

10．如图8所示，两根平行放置的竖直导电轨道处于匀强磁场中，轨道平面与磁场方向垂直。当接在轨道间的开关S断开时，让一根金属杆沿轨道下滑(下滑中金属杆始终与轨道保持垂直，且接触良好)。下滑一段时间后，闭合开关S。闭合开关后，金属杆沿轨道下滑的速度-时间图像不可能为

　

9．如图7所示，在垂直纸面向里的匀强磁场的边界上，有两个质量和电量相同的正、负离子，从O点以相同的速度射入磁场中，射入方向均与边界成θ角，若不计重力，则正、负离子在磁场中　

A．运动时间相同　　　　　　 B．运动轨道半径不相同

图7

　　 C．重新回到边界时速度大小与方向不相同

　　 D．重新回到边界的位置与O点距离相等

8．光滑曲面与竖直平面的交线是抛物线，如图6所示，抛物线的方程是y＝x²，下半部处在一个水平方向的匀强磁场中，磁场的上边界是y＝a的直线(图中的虚线所示)．一个小金属块从抛物线上y＝b(b＞a)处以速度v沿抛物线下滑．假设抛物线足够长，金属块沿抛物线下滑后产生的焦耳热总量是

图6

A．mgb 　　　　　　 B．mv²　

C．mg(b－a)　　　 D．mg(b－a)+ mv²　

7. 如图5所示，半圆形光滑槽固定在地面上，匀强磁场与槽面垂直。将质量为m的带电小球自槽口A处由静止释放，小球到达槽最低点C处时，恰好对槽无压力，则小球在以后的运动过程中对C的最大压力为　

A．0　　　　 B．2mg　　　

图5

C．4mg　　　 D．6mg　

　 　

6.如图4所示，A线圈接一灵敏电流表G，B导轨放在匀强磁场中，

B导轨的电阻不计．具有一定电阻的导体棒CD在恒力作用下由静止

开始向右运动，B导轨足够长，则通过电流表中的电流大小和方向是：　

A．G中电流向上，强度逐渐增强

　 B．G中电流向下，强度逐渐增强

C．G中电流向上，强度逐渐减弱，最后为零

D．G中电流向下，强度逐渐减弱，最后为零

5．如图3所示，两块平行金属板中间有正交的匀强电场和匀强磁场，一个带电粒子垂直于电场和磁场方向射入两板间，不计重力，射出时它的动能减小了，为了使粒子动能增加，应采取的办法是：　

图3

　　　 A．使粒子带电性质相反　　　　　　 B．使粒子带电量增加

　　　 C．使电场的场强增大　　　　　　　 D．使磁场的磁感应强度增大

4.长为L的导线ab斜放(夹角为θ)在水平轨道上，轨道平行间距为d，通过ab的电流强度为I，匀强磁场的磁感应强度为B，如图2所示，则导线ab所受安培力的大小为:　

图2

A．ILB　　　　　　　　　　　 B．ILBsinθ

　C.IdB/sinθ　　　　　　　　　　　　　　　　　　 D．IdB/cosθ
