1.(上海物理)电磁波包含了射线、红外线、紫外线、无线电波等,按波长由长到短的排列顺序是
(A)无线电波、红外线、紫外线、射线
(B)红外线、无线电波、射线、紫外线
(C)射线、红外线、紫外线、无线电波
(D)紫外线、无线电波、射线、红外线
[答案]A
[解析]本题考查电磁波普。
难度:易。
10.(2010·贵州省兴义市清华实验学校高三月考)一座小型水电站发电机输出功率为100kW,输出电压为500V。输电线的电阻为10Ω,允许功率损耗为输出功率的4% ,用电单位需要220V电压。求:所用升压变压器和降压变压器的原、副线圈的匝数比各为多少?
解:由题意得: I1=P/ U1=200A I22R=P× 4% , I2=20A
所以升压变压器原、副线圈的匝数比:
n1/n2=I2/I1=1/10
U2=U1n2/n1=5000v
U3=U2-I2R=4800v
所以降压变压器原、副线圈的匝数比:
n3/n4=U3/U4=240/11

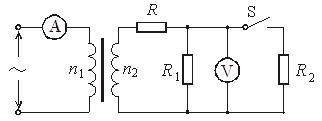

9.(2010·四川省宜宾市高三模拟测试)如图所示,某理想变压器的原线圈接一交流电(V),副线圈接如图所示的电路(图中电表均为理想交流电表),且R1 = R2。电键S原来为闭合,现将S断开,则电压表的示数U ____(选填“增大”、“保持不变”或“减小”,下同)。变压器原线圈的输入功率P____。
[答案]增大 减小
[解析]副线圈两端电压不变,S断开,总电流减小,R两端电压减小,R1两端电压升高,副线圈输出功率减小,变压器原线圈的输入功率也减小.
8.(2010·湖南省长沙市一中高三三月联考)如图所示,理想变压器的原副线圈匝数比n1:n2=1:10,副线圈与阻值R=20Ω的电阻相连.原线圈两端所加的电压u=20sin20πt(V),则
A.交流电压表的示数为20V
B.副线圈输出交流电的频率为10Hz
C.电阻R上消耗的电功率为2kW
D.原线圈中电流的最大值为100A
[答案]BC
[解析]从图像上看,原线圈两端所加的电压有效值为20V,原副线圈交流电的频率10Hz,A错误,B正确;电阻R上的电压为200V,电阻R上的电流10A,消耗的电功率为2kW,C正确,D错误。
7.(2010·四川省内江市高三二模)如图所示,M是一小型理想变压器,接线柱a、b接在电压的正弦交流电源上,变压器右侧部分为一火警报警系统原理图,其中R2为用半导体热敏材料制成的传感器,所有电表均为理想电表,电流表A2为值班室的显示器,显示通过R1的电流,电压表V2显示加在报警器上的电压(报警器未画出),R3为一定值电阻。当传感器R2所在处出现火情时,以下说法中正确的是
A.A1的示数增大,A2的示数增大
C.V1的示数增大,V2的示数增大
D.V1的示数减小,V2的示数减小
D.A1的示数增大,A2的示数减小
[答案]D
[解析]R2是半导体材料,电阻随温度升高而减小,现火情时,副线圈电流增加,定值电阻R3电压增加,R1上电压减小,A2的示数减小,因为副线圈增加,导致原线圈电流增加,D正确。
6.(2010·贵州省遵义高三月考)一正弦交流电的电压随时间变化的规律如图所示。由图可知
A.该交流电的电压瞬时值的表达式为u=100sin(25t)V
B.该交流电的频率为25 Hz
C.该交流电的电压的有效值为141.4V
D.若将该交流电压加在阻值R=100 Ω的电阻两端,则电阻消耗的功率是50 W
[答案] BD
[解析]从图像上看,该交流电的频率为25 Hz,交流电的电压的最大值100V,交流电的电压瞬时值的表达式为u=100sin(50pt)V,所以A、C错误,B正确;该交流电压加在阻值R=100 Ω的电阻两端,则电阻消耗的功率,D正确。
5.(福建省泉州市四校2010·高三联考)如图,一根通有交流电i=Imsinωt的长直导线OO/(规定电流从O流向O/为电流的正方向),与一个断开的圆形线圈处在同一平面内,已知某时刻线圈的M端的电势高于N端的,则交流电可能处于每个周期内的
A. 第一个1/4周期内 B. 第二个1/4周期内
C. 前1/2周期内 D. 后1/2周期内
[答案]A
[解析]在第一个1/4周期内,先变大后变小,但磁场方向不变,根据楞次定律A正确.
4.(2010·湖南师大附中高三第五次月考)矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,下列说法正确的是 ( )
在中性面时,通过线圈的磁通量最大;
在中性面时,感应电动势最大;
穿过线圈的磁通量为零时,感应电动势也为零;
D线圈每通过中性面两次,电流方向改变一次。
[答案]A,
[解析]通过线圈的磁通量最大,磁通量的变化率等于零,感应电动势为零,当线圈中的磁通量等于零时,磁通量的变化率最大,感应电动势最大,线圈每转动一周,线圈每通过中性面两次,电流方向改变二次。
3.(2010河北省石家庄高三4月质量检测)一个直流电动机的内电阻,与R=8的电阻串联接在线圈上,如图所示。已知线圈面积为m2,共100匝,线圈的电阻为2欧,线圈在T的匀强磁场中绕O以转速n=600r/min匀速转动时,在合上开关S后电动机正常工作时,电压表的示数为100V,求电动机正常工作时的输出功率。
解:线圈转动时产生的电动势的最大值为:
V
有效值为:V
设线圈的电阻为,则电路中的电流I为A
电动机正常工作时的输出功率为W
2.(2010·福建省厦门外国语学校高三三月考)矩形金属线圈共10匝,绕垂直磁场方向的转轴在匀强磁场中匀速转动,线圈中产生的交流电动势e随时间t变化的情况如图所示.下列说法中正确的是
A.此交流电的频率为0.2Hz
B.此交流电动势的有效值为1V
C.t=0.1s时,线圈平面与磁场方向平行
D.t=0.1s时,通过线圈的磁通量最大
[答案]D
[解析]从图像上看,此交流电的周期为0.2s、交流电动势的有效值为,A、B错误;t=0.1s时线圈中的电流为零,线圈恰好经过中性面,通过线圈的磁通量最大C错误,D正确。
