23、(9分)实验室内有一毫伏电压表mV(量程500mV，内阻约500Ω)，现要测其内阻R_V，实验室还提供下列器材：

干电池E(电动势约3V，内阻较小)　　　　 滑动变阻器R₁(电阻0-20Ω)

定值电阻R₂(电阻为500Ω)　　　　　　　　 定值电阻R₃(电阻为40Ω)

标准电流表A(量程15mA，内阻约100Ω)　　　　　　 开关S及导线若干

(1)请你设计一种能尽可能精确地测出毫伏表内阻R_V的测量电路，要求在测量中各电表的读数均不小于其量程的1/3，把实验电路原理图画在虚线方框内(标明各元件字母代号)。

(2)写出需要测定的物理量　　　　　　　　　　 ；

写出须直接应用的已知物理量___________　　　 _。(均用文字和字母表示)。

(3)用这些物理量计算毫伏表mV内阻的表达式为　

R_V=　 　　　　　 　　　　 。

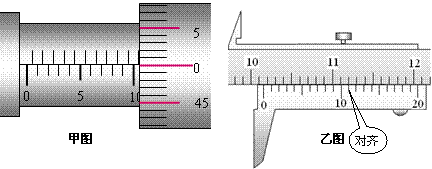

22、(8分)Ⅰ．(4分)如图所示，甲图中螺旋测微器的读数为　　　　 mm，乙图中游标卡尺(游标尺规格为20分度)的读数为　　　　 cm．

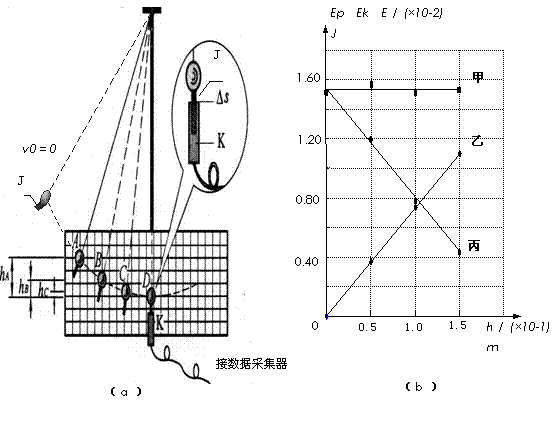

II、(5分)DIS实验是利用现代信息技术进行的实验。学生实验“用DIS研究机械能守恒定律”的装置如图(a)所示，某组同学在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图(b)所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能E_p、动能E_k或机械能E。试回答下列问题：

(1)图(b)的图像中，表示小球的重力势能E_p、动能E_k、机械能E随小球距D点的高度h变化关系的图线分别是__________________(按顺序填写相应图线所对应的文字)。

(2)根据图(b)所示的实验图像，可以得出的结论是____________________________。

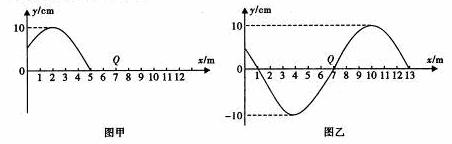

21、图甲是一列沿x轴正方向传播的简谐横波在t=0时刻的图像，此刻x=5m的质元刚开始振动。图乙是该波在t=0.2s时刻的波的图像，已知这段时间内x=7m的质元Q有两次到达波峰的经历，则(　　 )

A、 　波源开始振动的方向沿y轴负方向

B、　　　　　 t=0.2s时，质元Q振动的方向沿y轴正方向

C、　　　　　 该波的波速为120m/s

D、　　　　　 从t=0开始经过0.05s，质元Q通过的路程为10cm

II卷(共174分)

20、半径为的半圆柱形玻璃，横截面如图所示，为圆心，已知　

玻璃的折射率为，一束与平面成的平行光束射到玻　

璃的半圆柱面上，经玻璃折射后，有部分光能从平面上射

出。则从射出的光束的宽度为多少(　　　 )

A、R　　　 B、　 　+ R　　 C、　 　　　D、R

19、 如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd区域内，　

O点是cd边的中点。一个带正电的粒子仅在磁场力的作用下，从O点　

沿纸面以垂直于cd边的速度射入正方形内，经过时间t₀刚好从c点射

出磁场。现设法使该带电粒子从O点沿纸面以与Od成30°的方向，以

大小不同的速率射入正方形内，那么下列说法中正确的是　　 　(　 )

A．若该带电粒子在磁场中经历的时间是t₀，则它一定从cd边射出磁场

B．若该带电粒子在磁场中经历的时间是t₀，则它一定从ad边射出磁场

C．若该带电粒子在磁场中经历的时间是t₀，则它一定从bc边射出磁场

D．若该带电粒子在磁场中经历的时间是t₀，则它一定从ab边射出磁场

18、如图所示，A、B两质量相等的长方体木块放在光滑的水平面上，一颗子弹以水平速度v先后穿过A和B(此过程中A和B没相碰)。子弹穿过B后的速度变为2v/5 ，子弹在A和B内的运动时间t_A : t_B=1:2，若子弹在两木块中所受阻力相等，则：(　 )

A．子弹穿过B后两木块的速度大小之比为1：2

B．子弹穿过B后两木块的速度大小之比为1：4

C．子弹在A和B内克服阻力做功之比为3：4

D．子弹在A和B内克服阻力做功之比为1：2

17、假设空间某一静电场的电势φ随x变化情况如图9所示，根据图　　

中信息可以确定下列说法中正确的是(　　　 )

A．空间各点场强的方向均与x轴垂直

B．电荷沿x轴从0移到x₁的过程中，一定不受电场力的作用

C．正电荷沿x轴从x₂移到x₃的过程中，电场力做正功，电势能减小

D．负电荷沿x轴从x₄移到x₅的过程中，电场力做负功，电势能增加

16、为了迎接太空时代的到来，美国国会通过一项计划：在2050年前建造成太空升降机，就是把长绳的一端搁置在地球的卫星上，另一端系住升降机，放开绳，升降机能到达地球上，人坐在升降机里。科学家控制卫星上的电动机把升降机拉到卫星上。已知地球表面的重力加速度g=10m/s²，地球半径R＝6400km，地球自转周期为24h。某宇航员在地球表面用体重计称得体重为800N，站在升降机中，某时刻当升降机以加速度a＝10m/s2垂直地面上升，这时此人再一次用同一体重计称得视重为850N，忽略地球公转的影响，根据以上数据(　　 )

　　　 A．如果把绳的一端搁置在同步卫星上，可知绳的长度至少有多长

B．可以求出升降机此时距地面的高度

　　　 C．可以求出升降机此时所受万有引力的大小

D．可以求出宇航员的质量

15、如图所示，两个水平相对放置的气缸由管道相通，轻质活塞a、b用钢性轻杆固连，可在气缸内无摩擦地移动，两活塞面积分别为S_a和S_b，且S_a＜S_b。缸内及管中封有一定质量的气体，整个系统处于平衡状态，大气压强不变。现令缸内气体的温度缓慢升高一点，则系统再次达到平衡状态时(　　 )

A．活塞向左移动了一点，缸内气体压强不变

B．活塞向右移动了一点，缸内气体压强增大

C．气缸中单位时间内作用在活塞a上的分子个数增加

D．活塞的位置没有改变，缸内气体压强增大

14、下列说法中正确的是(　　 )

A．一束光照射到某金属表面时，能发生光电效应，此时若减弱照射光的强度，则很有可能不能发生光电效应

B．氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，电势能增大，总能量增大。

C．在光电效应中产生的光电子是金属表面的原子受激发后由高能级向低能级跃迁而产生的。

D．在核聚变反应中，由于要释放能量，发生质量亏损，所以聚变后的原子的总质量数要减少
