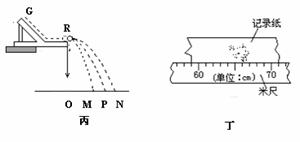

16．某同学用图丙所示的光滑轨道装置，通过半径相同的A、B两球的碰撞来验证动量守恒定律，则：

(1)A球从G处自由释放，在水平轨道末端R处与B球碰撞，B球着地的点迹如丁图所示，则碰后B球的水平射程为　 　　　　cm。

(2)在以下选项中，哪些是本次实验必须进行的测量？

答：　　　　　　　 (填选项号)。

(A)　 水平槽上未放B球时，测量A球落点位置到O点的距离

(B)　 A球与B球碰撞后，测量A球落点位置到O点的距离

(C)　 测量A球或B球的直径

(D)　 测量A球和B球的质量(或两球质量之比)

(E)　 测量G点相对于水平槽面的高度

(3)设两球的质量分别为m_A、m_B，且m_A>m_B，如丙图所示，重垂线投影点为O，球的着地点迹的中心位置为M、P、N。

用两球碰撞来验证动量守恒，满足：　　　 　　　　　　　　　　　　　　(根据实验中测得的物理量、长度等，用字母符号表示)。

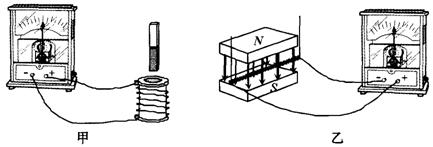

15．在“研究产生感应电流条件”的实验中，如下图甲所示，把条形磁铁插入或者拔出闭合线圈的过程，线圈的面积尽管没有变化，但是线圈内的磁场强弱发生了变化，此时闭合线圈中______感应电流(填“有”或“无”)。继续做如下图乙所示的实验，当导体棒做切割磁感线运动时，尽管磁场的强弱没有变化，但是闭合回路的面积发生了变化，此时回路中______感应电流(填“有”或“无”)。因为不管是磁场强弱发生变化，还是回路面积发生变化，都是穿过线圈所围面积的　　 　　　　　发生了变化。这种观察总结的方法是物理学中重要的研究方法，即归纳法。

14、如图所示，一小车静止在光滑水平面上，甲、乙两人分别站在左右两侧，整个系统原来静止。则当两人同时相向走动时(　　 )

A．要使小车向左运动，甲、乙速率一定大小相等

B．要使小车静止不动，甲、乙动量大小一定大小相等

C．要使小车向左运动，甲的动量大小一定比乙的大

D．要使小车向左运动，乙的动量大小一定比甲的大

13、如图所示，电阻为R，其他电阻均可忽略，ef是一电阻不计的水平放置的导体棒，质量为m，棒的两端分别与ab、cd保持良好的接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当ef从静止下滑一段时间后闭合S，则S闭合后(　　 )

A．ef的加速度大小可能大于g

B．ef的加速度大小一定小于g

C．ef最终速度随S闭合时刻的不同而不同

D．ef的机械能与回路内产生的电能之和保持不变

12、下列说法正确的是(　　 )

A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号

B．热敏电阻是利用半导体电阻承受随温度的变化的特征来实现温度测量

C．电子秤所使用的测力装置是力传感器

D．空调机中控温的传感器是光电传感器

11、如图所示，闭合金属线圈abcd位于水平方向匀强磁场的上方h处，由静止开始下落，并进入磁场，在运动过程中，线框平面始终和磁场方向垂直，不计空气阻力，那么线框在进入磁场的过程中出现(　 　　)

A．可能加速运动　　 　B．一定减速运动

C. 可能匀速运动　　 　D．可能静止状态

10、一交流电流的图象如图所示，由图可知(　　　 )

　 A．用电流表测该电流其示数为10A

　 B．该交流电流的频率为0.01Hz

　 C．该交流电流有效值是10A

　 D．该交流电流通过10Ω电阻时，电阻消耗的电功率为1000 W

9、在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图所示。导轨上放一根导线ab，磁感线垂直于导轨所在平面．欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动可能是(　　 )

A．匀速向右运动　 B．减速向右运动

C．减速向左运动　 D．加速向左运动

8、汽车拉着拖车在平直公路上匀速行驶，突然拖车与汽车脱钩，而汽车的牵引力不变，各自受的阻力不变，则脱钩后，在拖车停止运动前(　 　)

　　 　A．汽车和拖车的总动量保持不变

　B．汽车和拖车的总动能保持不变

　　 C．汽车和拖车的总动量增加

　　 D．汽车和拖车的总动能减小

7、如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V。若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( 　　)

A．220V，220V　　　　　　 B．220V，110V　

C．110V，110V　　　　　　 D．220V， 0V
