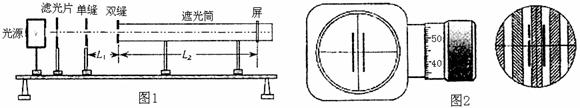

6．(18分)(1)(8分)用双缝干涉测光的波长。实验装置如图1所示，已知单缝与双缝间的距离L₁=60mm，双缝与屏的距离L₂=700mm，单缝宽d₁=0.1mm，双缝间距d₂=0.25mm。用测量头来测量光屏上干涉亮条纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准屏上的亮纹的中心，(如图2所示)，记下此时手轮上的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的读数。

　 (A)分划板的中心刻线分别对准第1条和4条亮纹的中心时，手轮上的读数如图3所示，则对准第1条时读数x₁=　　　　　 mm、对准第4条时读数x₂=　　　　　 mm，相邻两条亮纹间的距离△x=　　　　　　 mm。

　 (B)计算波长的公式λ=　　　　　　　 ；求得的波长值是　　　　　 nm。

　 　 (2)(10分)实验室中准备了下列器材：

　　 待测干电池(电动势约1.5V，内阻约1.0Ω)

　　 电流表G(满偏电流1.5mA，内阻10Ω)

　　 电流表A(量程0~0.60A，内阻约0.10Ω)

　　 滑动变阻器R₁(0~20Ω，2A)

滑动变阻器R₂(0~100Ω，1A)

定值电阻R₃=990Ω、开关S和导线若干

①小明同学选用上述器材(滑动变阻器只选用了一个)测定一节干电池的电动势和内电阻。为了能较为准确地进行测量和操作方便，实验中选用的滑动变阻器，应是　　 。(填代号)

②请在方框中画出他的实验电路图。

　 ③右下图为小明根据实验数据作出的I₁-I₂图线(I­₁为电流表G的示数，I₂为电流表A的示数)，由该图线可得：被测干电池的电动势E=　　 　　V，内电阻r=　　 　　Ω。

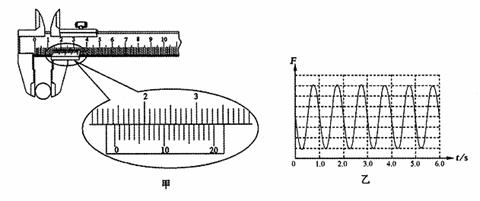

5．(18分)(1)在做“用单摆测定重力加速度”的实验中，用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出此金属球的直径为　　　　　　　　　　　　 mm。

　 　　　 　　 单摆细绳的悬点与拉力传感器相连，将摆球拉开一小角使单摆做简谐运动后，拉力传感器记录了拉力随时间变化的情况，如图乙所示，则该单摆的周期为　　　　 s。

　 　 (2)电流表A₁的量程为0-20A、内电阻约为500Ω，现要测其内阻，除若干开关，导线之外还有器材如下：

　　　　 电流表A₂：量程为0-200A、内阻为500Ω

　　　 　　 滑动变阻器R₁：阻值0-20Ω

　 　　　电阻箱R₂：阻值0-9999Ω

　　　　 保护电阻R₃：阻值3kΩ

　　　　 电源：电动势E约1.5V、内电阻r约2Ω

　　　　 ①如图丙所示，某同学设计了部分测量电路，

　　　　 在此基础上请你将滑动变阻器接入电路中，

　　　 　　 使实验可以完成。

②电路完整后，依你所选方案写出测量电流表A₁

内电阻的实验步骤及它的结果或计算公式。

4．(18分)

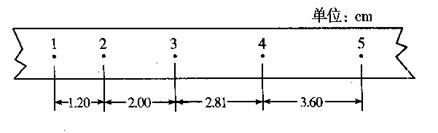

　 (1)用电磁打点计时器记录一小车做匀速直线运动的纸带，如图所示。图中1、2、3、4、5是每隔0.1s所取的计数点，由实验数据可知，小车运动的加速度大小为

　　　　 m/s²，小车通过计数点2的瞬时速率为　　　　　 m/s。

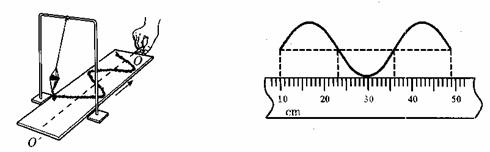

(2)如图所示是演示沙摆振动图象的实验装置结果，沙摆的摆动可看作简谐运动。若水平拉板的速率为0.2m/s，则沙摆振动一个周期，板通过的距离为　　　　 cm。利用所给数据可算出此沙摆的摆长约为　　　　　 m(计算结果保留二位有效数字。g取10m/s²，π≈3)。

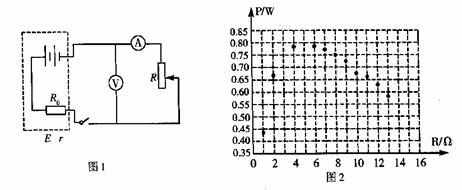

(3)电源的输出功率与外电路的电阻R有关，如图1所示是研究它们关系的实验电路。R₀为保护电阻，R₀与电池串联，它们一起可看作一个等效电源(图中虚线框)，此等效电源的内阻r就是电池的内阻和定值电阻R₀之和，等效电源的电动势为E。(电流表、电压表看作理想电表)

①写出等效电源的输出功率P与E、r、R的关系式　　　　　　　 ；

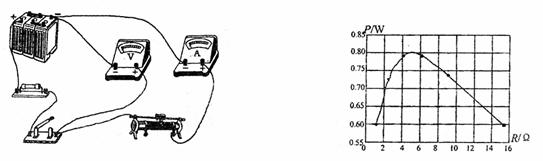

②根据实验所测得的数据，已计算出电阻R在不同阻值下的电源输出功率P的值，描出的点如图2所示。请你根据这些点画出P-R的关系图线。

③由图线得到等效电源输出功率的最大值是　　　　　 W；等效电源的内电阻

r=　　　 Ω；电动势E=­　　　　　 V。

3．(17分)

　 (1)如图(1)所示，用底面是半圆形的玻璃砖做测定玻璃折射率的实验。在白纸上画有直角坐标系xoy，玻璃砖M放在白纸上，其底面的圆心在O点，直边与x轴重合。OA是画在纸上的直线，P₁、P₂为竖直地插在直线OA上的两枚大头针，P₃是竖直地插在纸上的第三枚大头针，调整视线使P₃挡住P₁、P₂的像，α是直线OA与y轴正方向的夹角，β是直线OP₃与y轴负方向的夹角。测出角α和β，便可求得玻璃的折射率。已知该玻璃砖的折射率在1.5~1.8之间，以下操作正确的是(　　 )

　　　　　　　 A．让α=30°　　　　　　　　　　　　　　　　　

　　　　　　　 B．让α=60°

　　　　　　　 C．让α=75°　　　　　　　　　　　　　　　　

　　　　　　　 D．使P₁、P­₂间的距离适当大一些

　 (2)已知电压表V_A的内阻R_A=1000Ω，量程为1.0V，现要利用电阻箱R₀扩大它的量程，改装成量程为3.0V的电压表。改装后，再用一量程为3.0V的标准的电压表V_B对改装后的电压表的所有刻度进行核对。除了这两个电压表V_A、V_B外，还有下列一些器材：

　　　　　　　 电源E(电动势约为6V，内阻较小)

　　　　　　　 滑动变阻器RR(总电阻约10Ω)

　　　　　　　 电阻箱R₀(1-9999Ω)

　　　　　　　 电键S

　　　　　　　 导线若干

　　　　　 　 ①图(2)是以上器材和电压表V_A、V_B的实物示意图。试在图中画出连线，把它们连成进行核对的实验电路，并要求滑片向右移动时电压表示数变大。

　　　　　　　 ②用改装后的电压表(称为V_C)按如图(3)所示的电路测量 上述电压表V_B的内阻R_B­，两表的示数均为2.0V，电阻R₁=5kΩ，则R_B=　　　　 kΩ。

　　　　　　　 ③图(3)中电源电动势为9V，内阻不计，滑动变阻器R的最大阻值为20Ω，为完成②中的测量，又保证两块电压表的安全，在下面提供的四个电阻中，保护电阻R₂应选用：　　 (填写阻值前相应的字母)。

　　　　　　　 A．10Ω　　　　　 B．100Ω　　　　　　　　 C．1kΩ　　　　　　　　　 D．10kΩ

2．(1)(5分)在“用单摆测定重力加速度”的实验中：①用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出此金属球的直径为________mm.(2分)

②某同学在利用单摆测重力加速度的实验中，测出多组摆长L与周期T的数据，根据实验数据，作出了T²-L的关系图象如图所示,理论上T² –L是一条过坐标原点的直线，根据图中数据，可算出重力加速度其值为________m/s²(取π²=9.86，结果保留三位有效数字)。(3分)

　 (2)(12分)一同学手中只有一节干电池，一只电压表(量程为2V，估计内阻为几千欧)，一只电流表(量程为1.5mA，估计内阻几个欧)，一个电键，一些导线.

　 1)该同学想精确确定(无系统误差)电压表、电流表和干电池的内阻.

I．你认为该同学可以精确测定　　　　　　 的内阻.

II.请你画出测定上述I中所确定元件内阻的原理电　

路图于方框内.

III．按你画出的原理电路图应测定的物理量分别是　　　　　　　　　　　　　　　　 ，该元件的内阻测量值为R=　　　　　　　　　 (用你前面测定的物理量符号表示).

2)该同学认为他无法精确测定该电池的电动势，于是他就想精略测定该电池的电动势.

I．请你画出粗略测定该电池的 电动势的原理电路图于方框内.

II．请对你的上述测量进行一个(系统)误差评估(或分析)，并就此回答这样的测量是否具有实际意义？

1．(17)(1)用万用表的欧姆挡测电阻时，下列说法中正确的是(　　 )(填字母代号)

　　　 A．万用电表的指针达满偏时，被测电阻值最大

　　　 B．万用电表的指针指示零时，说明通过被测电阻的电流最大

　　　 C．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处

　　　 D．用欧姆表的R×10Ω挡时,指针指在刻度20-40的正中央,则被测电阻的阻值为300Ω

　　　 E．测量前，待测电阻应跟别的元件和电源断开

　　　 F．用欧姆表的R×100Ω挡测电阻时，若指针指在零处附近，则应换用R×1kΩ挡

　 (2)用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是(　 　)

A．当R_x＜＜R_A时，用甲种接法误差较小，当R_x＞＞R_A时，用乙种接法误差较小

B．当R_x＞＞R_A时，用甲种接法误差较小，当R_x＜＜R_A时，用乙种接法误差较小

C．当R_x＜＜R_A时，用甲种接法误差较小，当R_x＞＞R_v时，用乙种接法误差较小

D．当R_x＞＞R_v时，用甲种接法误差较小，当R_x＜＜R_A时，用乙种接法误差较小

　 (3)用电流表和电压表测1节干电池的电动势和内电阻，如图中给出了A、B两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用　电路，正确选用电路后，根据图C所示的器材，请用实线表示导线，将图C中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图D的方格纸上画出U-I图线。利用图线可求出电源电动势和内电阻分别为　　　　　 、　　　　 。

	1	2	3	4	5	6
I/A	0.12	0.20	0.31	0.32	0.50	0.57
U/V	1.37	1.32	1.24	1.18	1.10	1.05

　　　　　　　　 图A　　　　　　　　　　　　　　 图B

5．(1)①换挡，由×10Ω倍率改为×100Ω倍率(1分)

②将两表笔短接，重新调零(1分)

③将待测电阻接在两表笔之间，待指针稳定后读数(1分)

测量结果3000Ω(2分)

(2)15V(2分)　　　　 D(2分)

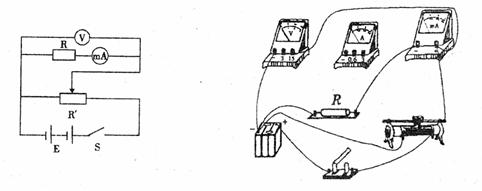

电路图(4分)　　 　　　　　　　　　　　　　实物连接(4分)

理科综合物理实验题(8)

4．(1)0.695mm-0.699mm　　 　(2)①实物图　 ②0.80-0.83W　 4.7-5.5Ω

3．实验题(共18分，每空两分)

　 I (1)94.40cm　 20.7cm　

(2)1.96s　 (3)

　 II (1)B　 (2)不对　

(3)　 (4)0.380J　 0.376J

1．I．(1)ABCD　 4　 (2)AD　 4　

　　　 II．(1)4　　　　　 　　　　　　　　　　　　

　 (2)110　 2　 (3)1.3v　　 2　 20Ω

　 2．(15分)(1)2.830mm　 (2)①A₁，R₅ ；V₁，R₅。　 ②，偶然误差。(以上每空各2分)

　　　 ③(3分)
