15．在测定电池的电动势和内阻的实验中，备有下列器材：

　　　 A．待测的电池

　　　 B．电流表G(满偏电流3mA，内阻Ω)

　　　 C．电流表A(0-0.6A，内阻0.1Ω)

　　　 D．滑动变阻器R₁(0-20Ω，5A)

　　　 E．滑动变阻器(0~2000Ω，1A)

　　　 F．定值电阻R₀(490Ω)

　　　 G．开关和导线若干

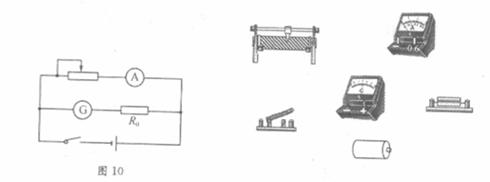

　 (1)某同学发现上述器材中虽然没有给出电压表，但给出了两个电流表，于是他设计了如图10所示的实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选　　　　　　　 (填器材序号字母)。

　 (2)根据如图10所示的电路图将下列仪器连接成实际测量电路。

　 (3)该同学在实验过程中测得了下面几组数据(I₁为电流表G的示数，I₂电流表A的示数)。请你根据表中数据先描绘出I₁-I₂的图象，再由图象得出电池的电动势E=

　　　 V，内阻r=　　　 Ω。

14．如图9所示为接在频率为50Hz的低压交流电源的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的点是依次所选的计数点，但第3个计数点未画出。相邻计数点间均有4个实际打下的点。则由图示数据可求得：该物体的加速度为

　　　　 m/s²，打第3个计数点时，该物体的速度为　　　　 m/s²。

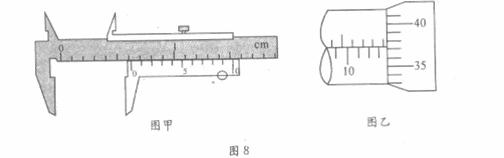

13．如图8甲所示，游标卡尺的读数为　　　　　　　 cm；如图8乙所示，螺旋测微器的读数为　　　　 mm。

12．如图7所示，质量为的玩具小车置于光滑水平地面上，

车上固定着一个质量为，半径为R的内壁光滑的硬质

小圆桶，桶内有一质量为，可视为质点的光滑小铅

球静止在圆桶的最低点。现让小车和铅球均以速度向

右做匀速运动，当小车遇到固定在地面的障碍物后，与

之碰撞，碰后小车速度反向，且碰撞无能量损失。关于

碰后的运动(小车始终没有离开地面)，下列说法正确

的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若铅球上升的最大高度大于R，则铅球在经过圆桶上与圆心等高的A点处，其速度方向必竖直向上

　　　 B．若铅球能到达圆桶最高点，则铅球在最高点的速度大小可以等于零

　　　 C．若铅球上升的最大高度小于R，则铅球上升的最大高度等于

　　　 D．若铅球一直不脱离圆桶，则铅球再次到达最低点时与小车具有相同的速度

第Ⅱ卷(非选择题，共52分)

11．图6所示为一个研究性学习小组设计的一种竖直速度器，他们

先将轻弹簧上端用胶带固定在一块表面竖直的纸板上，让其自

然下垂，在弹簧末端处的纸板上刻上水平线A；再将质量为

100g的垫圈用胶带固定于弹簧的下端，在垫圈静止时的弹簧末

端处刻上水平线B；然后在B的下方刻一水平线C，使AB间

距离等于BC间距，假定当地重力加速度值g=10m/x²。当加速

度器在竖直方向运动，垫圈相对纸板静止时　　 (　　 )

　　　 A．若弹簧末端在A处，则表示此时加速度器的加速度为零

　　　 B．若弹簧末端在A处，则表示此时加速度器的加速度大小为，且方向向上

　　　 C．若弹簧末端在BC之间某处，则此时加速度器一定是在加速上升

　　　 D．若弹簧末端在C处，则垫圈对弹簧的拉力为2N

10．对于常温常压下一定质量的气体，下列说法中正确的是　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．压强增大时，单位体积内的气体分子数可能减小

　　　 B．温度升高时，气体分子的平均动能增大

　　　 C．要使气体分子的平均动能增大，外界必须向气体转换

　　　 D．温度升高时，分子间的平均距离一定增大

9．如图5所示，水平放置的平行板电容器与一干电池相连，在电容

器的两板间有一带正电的质点处于静止状态，现将电容器两板间

的距离逐渐增大，则　　　　　　　　　　　　　　　　 (　　 )

　　　 A．电容变大，质点向上运动

　　　 B．电容变大，质点向下运动

　　　 C．电容变小，质点保持静止

　　　 D．电容变小，质点向下运动

8．如图4所示，实线为不知方向的三条电场线，虚线1和2为等势线，从电场中M点以相切于等势线1的相同速度飞出两个带电粒子，粒子仅在电场力作用下的运动轨迹如图中虚线所示，则在开始运动的一小段时间内(粒子在图示

区域内)　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．的加速度将减小，的加速度将增大

　　　 B．的速度将减小，的速度将增大

　　　 C．一定带正电，一定带负电

　　　 D．两个粒子的电势能均减小

7．如图3所示，甲图为某一机械横波在时刻的波形图，乙图为轴上P点处质点的振动图象，则下列判断正确的是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．该列波的波速为

　　　 B．若P点的坐标为，则该列波沿轴的正方向传播

　　　 C．该列波的频率可能为2Hz

　　　 D．若P点的坐标为，则P点处质点的振幅为零

6．如图2所示，一足够长的木板B放在水平地面上，木块

A放在B的水平表面上，A的左端连有轻质弹簧 ，弹簧

左端固定在竖直墙壁上，用力F向右拉动木板B，使B

以速度做匀速运动，A相对地面静止时，弹簧的弹力

为F₁。已知木块与木板之间、木板和地面之间的动摩擦

因数相同，A始终在B上，则以下说法中正确的是(　　 )

　　　 A．A相对地面静止后，B受到的滑动摩擦力的大小等于F₁

　　　 B．A相对地面静止后，地面受到的滑动摩擦力的大小等于F₁

　 C．若B以的速度产速运动，A相对地面静止后，A受到的滑动摩擦力的大小等于F₁

　　 D．若用2F的力作用在木板B上，A相对地面静止后，A受到的滑动摩擦力的大小等于2F₁
