1、下列各组中属于相对性状的是

A、玉米的黄粒和圆粒　　　　　　　　　　　　 B、家鸡的长腿和毛腿

C、绵羊的白毛和黒毛　　　　　　　　　　　　 D、豌豆的高茎和豆荚的绿色

18、(11分)如图所示的电路中，两平行金属板A、B水平放置，

两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1 Ω，

电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球

从B板小孔以初速度v0=4 m/s竖直向上射入板间。若小球带电量

为q=1×10-2 C,质量为m=2×10-2 kg,不考虑空气阻力。那么，滑

动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电

源的输出功率是多大？(g=10 m/s2)

17、(13分)在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场，恰好从磁场边界与y轴的交点C处沿+y方向飞出。

(1)请判断该粒子带何种电荷，并求出其比荷q/m；

(2)若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B’，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向最大改变了106°角，求磁感应强度B’的范围是多大？(tan53°=4／3)

16. (10分)一个质量为m电荷量为q的带电粒子从x轴上的P(a，0)点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。求：

(1)匀强磁场的磁感应强度B和射出点的坐标。

(2)带电粒子在磁场中的运动时间是多少？

15．某同学利用多用电表做了以下实验：

(1)使用多用电表测电阻，他的主要实验步骤如下

①把选择开关扳到“×100”的欧姆挡上．

②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上．

　　 ③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小．

　　 ④换用“×10”的欧姆档，随即记下欧姆数值.

　　 ⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕．

这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的?(三个错误)

错误一：_______________错误二：_______________错误三：___________

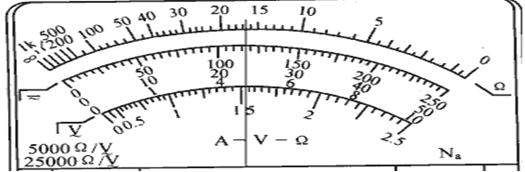

(2)如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为_________ 欧；测直流电流时，用的是100mA的量程，指针所示电流值为_________毫安；测直流电压时，用的是50V量程，则指表针所示的电压值为_________伏。

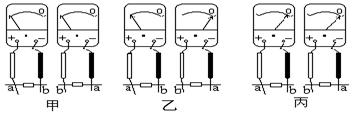

(3)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中______的二极管是好的，该二极管的正极是____端。 　　

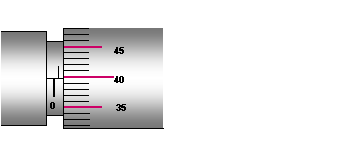

13 (1)如图所示，在测金属丝直径时，螺旋测微器读数如图．可知该金属丝直径d=______×10^-3 m．

(2)用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图所示，此工件的宽度为　　　　　　　　　 mm。

14．在测定一节干电池(电动势约为1.5V，内阻约为lΩ)的电动势和内阻的实验中

提供的器材有

　A．电压表量程为3V，内阻约为5kΩ

　B．电压表量程为15V，内阻约为10kΩ

　 C．电流表量程为0.6A，内阻约为0.1Ω

　D．电流表量程为3A，内阻约为0.01 Ω

　 E．变阻器R₁为 (20Ω，3A)

　 F。变阻器R₂ (500Ω，0.2A)

　G．开关、导线若干

　 为了较准确测量电池的电动势和内阻，电压表应该选　　　　　　 ；

电流表应该选　　　　　　 ；变阻器应该选　　　　　　　 ；

实验电路图应该选　　　　　　　　　　 图

12．汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为l0 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 v，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了　　 (　　 )

　 A．35.8W　　　　　　　　 B．43.2W　　　　 　　C．48.2W　　　　　　　　 D．76.8W

第Ⅱ卷主观题(共62分)

11．如图所示，水平桌面处在竖直向下的匀强磁场中，桌面上平放着一只内壁光滑

的玻璃试管，管的底部M处有一带电小球。在水平拉力F作用下，试管向右做匀速

运动时，小球向管口N运动，则(　 )

　A．小球带负电　　　　　　　　　　　　

　B．小球带正电

C．在小球未从管口出去前，拉力F逐渐变大　

D．在小球未从管口出去前，拉力F保持不变

9、如图，长方体玻璃水槽中盛有NaCl的水溶液，在水槽左、右侧壁内侧各装一导体片，使溶液中通入沿x轴正向的电流I，沿y轴正向加恒定的匀强磁场B．图中a、b是垂直于z轴方向上水槽的前后两内侧面(　)

A．a处电势高于b处电势　

B．a处离子浓度大于b处离子浓度

C．溶液的上表面电势高于下表面的电势

D．溶液的上表面处的离子浓度大于下表面处的离子浓度

10 用电动势为E，内阻为r的电源对外电路供电，则　 (　　 )

A、外电路接的电阻越大，电路中电流越小，路端电压越大

B、外电路断开时，电路中电流为零，路端电压为零

C、如果外电路接的是超导体，则电路中的电流为无穷大

D、如果外电路短路，电源电动势等于内电阻上的电势差

8．一个用于加速质子的回旋加速器，其核心部分如图所示，D形盒半径为R，垂直D形盒底面的匀强磁场的磁感应强度为B，两盒分别与交流电源相连．下列说法中正确的是(　 )

A．质子被加速后的最大速度随B、R的增大而增大

B．质子被加速后的最大速度随加速电压的增大而增大

C．只要R足够大，质子的速度可以被加速到任意值

D．不需要改变任何量，这个装置也能用于加速α粒子
