12．如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L．金属圆环的直径也是L．自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v穿过磁场区域。规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x的i-x图象最接近　 (　 A　 )

第Ⅱ卷(非选择题 62分)

11．如图所示，轻质弹簧上端悬挂于天花板，下端系有质量为M的圆板，处于平衡状态．开始一质量为m的圆环套在弹簧外，与圆板距离为h，让环自由下落撞击圆板，碰撞时间极短，碰后圆环与圆板共同向下运动，使弹簧伸长。那么( C )

A．碰撞过程中环与板系统的机械能守恒

B．碰撞过程中环与板的总动能减小转化为弹簧的弹性势能

C．碰撞后新平衡位置与下落高度h无关

D．碰撞后环与板共同下降的过程中，它们动能的减少量等于弹簧弹性势能的增加量

10．如图所示，理想变压器的原副线圈匝数比n₁:n₂＝1:10，副线圈与阻值R＝20Ω的电阻相连．原线圈两端所加的电压u＝20sin20πt(V)，则( BC )

A．交流电压表的示数为20V

B．副线圈输出交流电的频率为10Hz

C．电阻R上消耗的电功率为2kW

D．原线圈中电流的最大值为100A

9．如图所示的电路中，电源的内电阻不能忽略不计。现闭合开关S，待电路中的电流稳定后，调节可变电阻R的阻值，电压表的示数增大了。下列判断正确的是　 (　 C　 )

A．可变电阻R被调到较小的阻值

B．电阻R₂两端的电压减小，减小量等于

C．通过电阻R₂的电流减小，减小量小于

D．路端电压增大，增大量等于

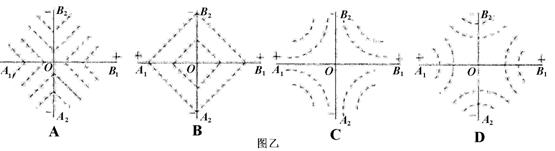

8．理论研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场。现有两块无限大的均匀绝缘带电平面，一块两面正电，一块两面负电。把它们正交放置如甲图所示，单位面积所带电荷量相等(设电荷在相互作用时不移动)，图甲中直线A₁B₁和A₂B₂分别为带正电平面和带负电平面与纸面正交的交线，O为两交线的交点，则图乙中能正确反映等势面分布情况的是 (　 A　 )

7．美国天文学家宣布，他们发现了可能成为太阳系第十大行星的以女神“塞德娜”命名的红色天体，如果把该行星的轨道近似为圆轨道，则它绕太阳公转的轨道半径约为地球绕太阳公转轨道半径的470倍，是迄今为止发现的离太阳最远的太阳系行星，该天体半径约为1000km，约为地球半径的．由此可以估算出它绕太阳公转的周期最接近　 (　 D　 )

A．15年　　　　 B．60年　　　　 C．470年　　　　 D．10⁴年

6．2008年北京奥运会上何雯娜夺得中国首枚奥运会女子蹦床金牌。为了测量运动员跃起的高度，可在弹性网上安装压力传感器，利用传感器记录运动员运动过程中对弹性网的压力，并由计算机作出压力-时间图象，如图所示。运动员在空中运动时可视为质点，则可求运动员跃起的最大高度为(g取10m/s²)(　 B　 )

A．7.2m　　　　　 B．5.0m

C．1.8m　　 　　　　D．1.5m

5．如图所示，两相互接触的物块放在光滑的水平面上，质量分别为m₁和m₂，且m₁＜m₂。现对两物块同时施加相同的水平恒力F。设在运动过程中两物块之间的相互作用力大小为F_N，则 (　 B　 )

A．　 　　　　　　　　B．

C． 　　　　　　　D．

4．在平直道路上，甲汽车以速度v匀速行驶。当甲车司机发现前方距离为d处的乙汽车时，立即以大小为a₁的加速度匀减速行驶，与此同时，乙车司机也发现了甲，立即从静止开始以大小为a₂的加速度沿甲运动的方向匀加速运动。则　 ( D　)

A．甲、乙两车之间的距离一定不断减小

B．甲、乙两车之间的距离一定不断增大

C．若，则两车一定不会相撞

D．若，则两车一定不会相撞

3．如图，质量为M的楔形物A静置在水平地面上，其斜面的倾角为．斜面上有一质量为m的小物块B，B与斜面之间存在摩擦．用恒力F沿斜面向上拉B，使之匀速上滑．在B运动的过程中，楔形物块A始终保持静止．关于相互间作用力的描述正确的有( CD　 )

A．B给A的作用力大小为

B．B给A摩擦力大小为

C．地面受到的摩擦力大小为

D．地面受到的压力大小为
