23．(10分)某同学利用所学物理知识设计了一个电子拉力计，其原理如图所示：金属弹簧右端和滑动触头P固定在一起(弹簧的电阻不计，P与R₁之间的摩擦不计)。定值电阻；电阻是用均匀电阻丝密绕在瓷管上做成的(类似于滑动变阻器)，其长度为10cm，阻值，电源电动势E=3V，内阻不计。理想电流表的量程为0-100mA。当拉环不受拉力时，触头P刚好不与电阻接触(即电路断开)。弹簧的劲度系数为10000N/m。

(1)电路中连入的目的是　　　　　　　　　　　　　　　　　　　　　　　 。

(2)设计中需要将电流表上的电流数值改为拉力的数值，那么在原电流表的40 mA处应改为　　　　　 N。分析可知拉力计的刻度是否均匀　　　　　　　 。

(3)长时间使用后电源的电动势会下降，因此会造成测力计的读数偏___________。

(4)为了使拉力计的量程增大应采用的措施是(只填写一条)

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　；

22．(6分)某同学利用焊有细钢针的音叉(固有频率)、熏有煤油灯烟灰的均匀金属片和刻度尺来测定重力加速度。他的实验步骤有：

A．将熏有烟灰的金属片静止悬挂，调整音叉的位置，使音叉不振动时，针尖刚好水平接触金属片，如图甲所示。

B．轻敲音叉，使它振动，同时烧断悬线，使金属下落。

C．从金属片上选取针尖划痕清晰的一段，从某时刻起针尖经过平衡位置的点依次为B、C、D、E、F、G、H，测出它们相邻之间的距离分别为、、、…，如图乙所示。

_{w.w#.w.k.s.5*p;m}

(1)计算重力加速度的表达式　　　　　　　　　 　　　　　　　　　　　

(2)金属片自由下落后(不计针尖与金属片间摩擦)在图丙中3幅图中你认为针尖在金属片上的划痕正确的是________。

21．水平地面上有两个固定的、高度相同的粗糙斜面甲和乙，乙的斜面倾角大，甲、乙斜面长分别为S、L₁，如图所示。两个完全相同的小滑块A、B可视为质点)同时由静止开始从甲、乙两个斜面的顶端释放，小滑块A一直沿斜面甲滑到底端C，而小滑块B滑到底端P后沿水平面滑行到D处(小滑块B在P点从斜面滑到水平面的速度大小不变)，在水平面上滑行的距离PD=L₂，且S=L₁+L₂。小滑块A、B与两个斜面和水平面间的动摩擦因数相同，则(　　 )

　　　 A．滑块A到达底端C点时的动能一定比滑块B到达D点时的动能小

　　　 B．两个滑块在斜面上加速下滑的过程中，到达同一高度时，动能可能相同　　

C．A、B两个滑块从斜面顶端分别运动到C、D的过程中，滑块A重力做功的平均功率小于滑块B重力做功的平均功率

　　　 D．A、B滑块从斜面顶端分别运动到C、D的过程中，由于克服摩擦而产生的热量一定相同

II卷(共174_{w.w#.w.k.s.5*p;m}分)

20．下列说法中正确的是(　　 )

A．用X光机透视人体是利用光电效应

B．水中或玻璃中的气泡，看起来特别明亮，是全反射的缘故

C．刮胡须刀片影的轮廓模糊不清，出现亮暗相间的条纹，是光的干涉现象

D．在拍摄日落时水面下的景物时，在照相机镜头前装一滤光片，利用的是光的偏振现象

19．如图(甲)是沿x轴正方向传播的一列横波在t=0的一部分波形，此时P点的位移为y₀。则此后P点的振动图象是如图(乙)中的(　　 )

_{w.w#.w.k.s.5*p;m}

18．如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长的l的正方形导线框所在平面与磁场方向垂直，导线框和虚线框的对角线重合。从t=0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域。用I表示导线框中的感应电流，取逆时针方向为正。则下列表示I-t关系的图线中，可能正确的是(　　 )

17．已知地球同步静止轨道卫星的轨道半径约为地球半径的6.6倍，再根据常识和有关的物理知识，就可以估算出地球到月球的距离。这个距离最接近地球半径的(　 _{w.w#.w.k.s.5*p;m} )

A．40倍　　　　　 B．60倍　　　　　 C．80倍　　　　 D．100倍

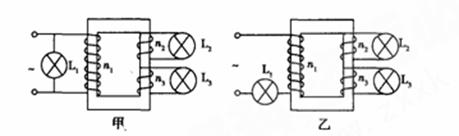

16．如图所示为一理想变压器在两种情况下工作的示意图。其中灯泡的功率均为P，且为相同的灯泡，原、副线圈匝数比为，则图甲中的功率和图乙中的功率分别为(　 )

A．　 B．　 C．　 D．

15．氢原子能量为，其中n是量子数，n=1,2,3,……,E₁是基态能量。若某一氢原子发射能量为的光子后处于比基态能量高出的激发态，则氢原子发射光子前后所处的能级对应的量子数n分别为(　 )

A．2；4　　 B．4；2　　　　 C．5；2　　　 D．2；5　

14．有关热学现象，下列说法中正确的是(　 _{w.w#.w.k.s.5*p;m}　 )

　A. 悬浮在液体中的固体微粒的运动是布朗运动，且颗粒越大，布朗运动越明显

B. 1克100℃的水变为1克100℃的水蒸汽的过程中内能增大

C. 第二类永动机不能制成是因为它违反了能量守恒定律

D. 分子是原子组成的，原子内部有带正电的原子核和带负电的电子。分子间这样复杂的作用力就是由这些带电粒子的相互作用引起的
