5．如图19所示，R₁＝10　 Ω，R₂＝R₃＝20 Ω，下列关于R₁、R₂、R₃消耗的电功率P₁、P₂、P₃以及R₁、R₂两端电压U₁、U₂的关系正确的是(　)

A．U₁＝U₂　P₁＝P₂＝P₃

B．U₁>U₂　P₁∶P₂∶P₃＝1∶2∶2

C．U₁＝U₂　P₁∶P₂∶P₃＝2∶1∶1

D．U₁<U₂　P₁<P₂＝P₃

解析：设总电流为I，则通过R₂和R₃的电流均为，故U₁＝U₂，P₁＝10I²，P₂＝5I²，P₃＝5I²，∴P₁∶P₂∶P₃＝2∶1∶1，故C项正确．

答案：C

4．在如图18所示的电路中，电源电压不变．闭合电键K后，灯L₁、L₂都发光，一段时间后，其中的一盏灯突然变亮，而电压表V₁的示数变小，电压表V₂的示数变大，则产生这一现象的原因是(　)

A．灯L₁断路　 　　　　　　　　　　　　　　　　 B．灯L₁短路

C．灯L₂断路　 　　　　　　　　　　　　　　　　 D．灯L₂短路

解析：“一段时间后，其中的一盏灯突然变亮”排除了电路出现断路的情况，那么，故障现象只有发生短路了．电压表V₂的示数变大，说明一定是小灯L₂突然变亮；电压表V₁的示数变小，说明小灯L₁发生了短路．本题正确选项为B.

答案：B

图19

3．直流电动机的电枢电阻为R，电动机正常工作时，电动机两端电压为U，通过电流强度为I，工作时间为t，那么下列说法正确的是(　)

A．电动机线圈产生的热量为UIt

B．电动机线圈产生的热量为I²Rt

C．电动机消耗电能为I²Rt

D．电动机消耗电能为t

解析：电动机线圈中产生的电热为I²Rt，电动机消耗的电能为IUt，故B选项正确．

图18

答案：B

2．有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220　 V,60　 W”．现让它们在额定电压下工作相同时间，产生的热量(　)

A．日光灯最多　 　　　　　　　　　　　　　　　 B．电烙铁最多

C．电风扇最多　 　　　　　　　　　　　　　　　 D．一样多

解析：电烙铁是纯电阻用电器，即以发热为目的，电流通过它就是用来产热．而日光灯和电风扇是非纯电阻电路，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和叶片动能)．综上所述，只有B正确．

答案：B

1．如图17所示的电解池接入电路后，在t秒内有n₁个一价正离子通过溶液内截面S，

图17

有n₂个一价负离子通过溶液内截面S，设e为基元电荷，以下说法正确的是(　)

A．当n₁＝n₂时，电流强度为零

B．当n₁>n₂时，电流方向从A→B，电流强度I＝

C．当n₁<n₂时，电流方向从B→A，电流强度I＝

D．电流方向从A→B，电流强度I＝

解析：本题考查电流方向和电流强度的定义式I＝.电荷的定向移动形成电流，金属导体中定向移动的是带负电的自由电子，这时电流的方向与自由电子定向移动的方向相反．电解液导电时，定向移动的电荷有正离子和负离子，它们同时向相反方向移动形成电流．由电流方向的规定可知，正、负电荷向相反方向定向移动所形成的电流的定向是相同的，所以，电流强度应该是I＝，电流方向按规定应是从A→B.D选项正确．

答案：D

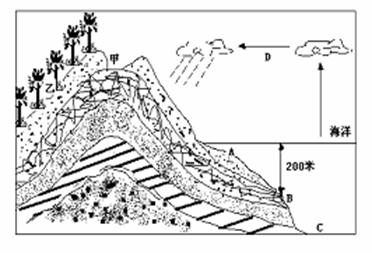

30．读图，回答下列问题。

(1)下列资源可能生成在该地质构造中的是(　 )

A．煤矿　 　　　　　 B．承压水资源　　 C．石油天然气　 　 D．有色金属矿

(2)图中乙处的植被，对该处环境保护起什么作用： 　　　　　　　； 　　　　　　　　。　　　

6.火山喷发破坏地理环境，影响经济活动。然而，对人类也带来有利的方面。列举两点。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　。

5.监测冰岛火山灰的扩散面积和浓度变化所利用的技术手段主要是(　　 )

　　 A.遥感技术　　　 B.全球定位系统　　　 C.地理信息系统　　　 D.数字地球

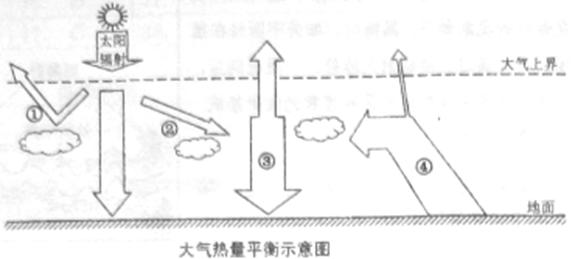

4.火山喷发时产生的火山灰云团，削弱了到达地表的太阳辐射，反映在“大气热量示意图”中相应的数字编号是　　　　　 、　　　　　 ;增强了射向近地面的大气逆辐射，图中相应的数字编号是　　　 。从理论上说，空中火山灰云团使得当地昼夜温差变　　　　 。

3.冰岛火山喷发的烟尘缓缓向英国、挪威、德国、波兰等国飘移，“吹瘫”了欧洲空中交通，其原因主要是该地区受到　　　　　　 风的影响。
