23．如图所示，R₁=20Ω，R₂=10Ω，电源电压保持不变。(1)当S₂闭合，S₁、S₃断开时，R₁两端的电压为4V，求电流表的示数和电源电压；(2)当S₂断开，S₁、S₃闭合时，求电流表的示数。

综合测试

22．如图所示，R₁=5Ω，R₂ 为滑动变阻器，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P移至端点b时，电流表的示数为0.5A；当滑片P移至变阻器的中点时，电流表的示数为0.75A。求：

(1)电源电压；　　 (2)滑动变阻器的最大阻值。

22．如图所示，灯泡L与电阻R并联，已知R的电阻值是L灯泡电阻值的4倍，此时安培表的读数I₁=2.5A，，求通过灯泡的电流.

(删去)

21．如图所示，是小军同学连接的测电阻Rx的电路。

(1)电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。

(2)在方框中根据改正后的电路画出电路图。

(3)实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如图所示，请你读出电流值填在表格中。电阻测量值R_x＝　　　　 Ω。

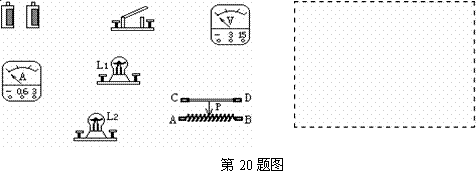

20．在图中，要求用电流表测量灯泡L₂中的电流(0.3A)，电压表测量灯泡L₁的电压， L₁、 L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。

19．在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录：

(l)要探究导体电阻大小与长度是否有关，应选用　　　　　　　 两根导体；

(2)要探究导体电阻大小与横截面积是否有关，应选用　　　　　 两根导体。

18．在某一温度下，两个电路元件A和B中的电流与其

两端电压的关系如图。则由图可知，元件A的电阻为　　 Ω；

将A和B并联后接在电压为2.0V的电源两端，则通过A和

B的总电流是　 　　A。

17．小明设计了如图所示的压力测量仪，可以反映弹簧上

方金属片受到压力的大小。其中R^‘是滑动变阻器，R是定值电

阻，电源电压恒定不变，压力表实际上是一个电压表。当金属

片受到的压力增大时，变阻器的阻值　　　 ，压力表示数　　　 .

(选填“变大”、“变小”或“不变”)。

16．一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A。现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻

15．如图的示，电源电压保持不变，电阻R₁ = R₂ = R₃ = 10Ω。

要使R₂、R₃并联，应闭合开关　　　　 ，此时电流表的示数

为I₁；要使R₁、R₂串联，开关S₁、S₂应　　　　　 　(选填“断开”

或“闭合”)，此时电流表的示数为I₂；则I₁︰I₂ =　　　　 。
