7．如图3-1-13所示通电螺线管，试标出它的N、S极.并在A(螺线管内部一点)，B，C，D四点上各画一小磁针，标出当它们平衡时，N极的指向。

6．如图3-1-12所示，可以自由转动的小磁针静止不动时，靠近螺线管的是小磁针的____极。若将小磁针放到螺线管内部，小磁针指向与图示位置时的指向相____(填“同”或“反”)。N、同

5．不接触的磁体间的相互作用力，是通过　　 而发生的，发现电流磁效应的实验是由物理学家　　 完成的。磁场，奥斯特

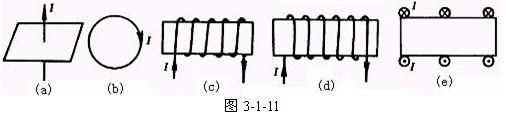

4．在图3-1-11中，已知下列各图中的电流方向，请画出相应的磁感线。

3．关于磁感线的概念和性质，以下说法中正确的是( A )

(A)磁感线上各点的切线方向就是小磁针静止时北极的指向

(B)磁场中任意两条磁感线有可能相交

(C)铁屑在磁场中的分布所形成的曲线就是实际存在的磁感线

(D)磁感线总是从磁体的N极发出终止于磁体的S极

2．如图3-1-12所示,一束带电粒子沿着水平方向平行地飞过磁针的上方时,磁针的S极向纸内偏转,这一带电粒子束可能是( BC )

(A)向右飞行的正离子束

(B)向左飞行的正离子束

(C)向右飞行的负离子束

(D)向左飞行的负离子束

1．首先发现电流产生磁场的科学家是( C )

(A)牛顿　 (B)阿基米德　 (C)奥斯特　 (D)伏特

6、关于磁偏角

指南针并不指向地球的正南和正北．公元11世纪，我国科学家通过长期的观察发现，指南针的指向并不是地球的正南和正北，而是略微偏离一点．也就是说地的两极和地磁的两极并不重合，这个偏差，在现代科学技术中可以用磁偏角来描述．

如图3-1-6所示，地理南北极与地磁南北极并不重合，地磁的北极(N极)在南半球南纬70⁰10^/和东经150⁰45^/的地方，地磁的南极(S极)在北半球北纬70⁰50^/和西经96⁰的地方．

　通过磁针静止位置所作的竖直平面叫做地磁子午面，地磁子午面和地理子午面做夹的角度叫做磁偏角．实际测量的结果指出，地球各处的磁偏角不同．

[范例精析]

例1、做奥斯特实验时，把小磁针放在水平的通电直导线的下方，通电后发现小磁针不动，用手拨动一下小磁针，小磁针转动180^o后静止不动，由此可知通电直导线放置情况是 (　 )

A．东西向　　　　 B．南北向　　　 C．正西南　　　 D．正西北

解析：由于地球磁场的作用，小磁针静止时N极指向地球的北极，如果通电导线是南北方向放置的，则不论电流方向指向南还是指向北，小磁针静止时将偏离南北方向而指向东西方向，即磁针转动的角度接近90⁰。如果通电导线是东西方向放置，通以由东向西的电流，则小磁针北极静止时仍然指向地理的北极；如果通以由西向东的电流，则小磁针静止时北极指向地理的南极。所以本题中的通电导线应东西方向放置，答案A是正确的。

拓展：磁针的偏转是由于受到磁场的作用，做奥斯特实验时的磁针既受到地球磁场的作用，又受到通电直导线的磁场力的作用，如果导线东西方向放置(电流也是在东西方向上)，则有可能出小磁针不发生新的偏转，从而误认为电流不能产生磁场，为了有效地演示电流产生的磁场使小磁针偏转的效果，演示奥斯特实验时，要求导线南北方向放置。

例2、如图3-1-7所示，在全自动洗衣机中，排水阀由程序控制器控制其动作的．当洗衣机进行排水和脱水工序时电磁铁的线圈通电，使电磁铁的铁心2动作，牵引排水阀的活塞，排除污水．牵引电磁铁结构如图所示．以下正确的是(　 )　　　　　　　　　　　　　　

(A)若a,b初输入交变电流，铁心2不能吸入线圈中

(B)若a,b初输入交变电流，铁心2能吸入线圈中

(C)若某时刻输入控制电流时，a为正，b为负,则铁心2的B为S极

(D)若某时刻输入控制电流时，a为正，b为负,则铁心2的B为N极

解析：只要电磁铁通电就具有磁性，就可能吸合铁心，因此答案B是正确的；根据初中学过的右手螺旋定则可知，若输入控制电流时，a为正，b为负,则铁心2的右端B为N极，答案D是正确的。

拓展：电磁铁是磁性的一种应用，常用的电磁铁大多做成形，目的是让它两个磁极可以同时吸引物体．巨大的电磁铁里可以通以强大的电流，从而产生强大的磁场，充当电磁起重机的提手，吸引起很重的铁块．

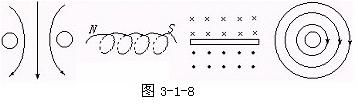

例3、已知电流磁场的磁感应线方向或N、S极方向，请在图3-1-8上标出电流方向。

解析：　 根据安培定则，各图中的电流方向如图3-1-9所示。

拓展：　 应用安培定则时，对于通电直导线的磁场，大母指指向表示电流的方向，弯曲的四指方向表示磁感线的环绕方向；对于通电圆环或通电螺线管，弯曲的四指方向表示电流方向，大拇指的指向表示螺线管内部的磁感线方向．

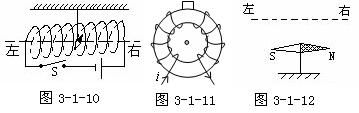

例4、 如图3-1-10所示的电路中，当开关S断开时，螺线管中的小磁针的N极指向如图所示，当开关S闭合后，试确定小磁针的N极指向。

解析： 由于小磁针放在通电螺线管的内部，就涉及螺线管的内部磁场方向问题．根据安培定则，螺线管的内部磁感线方向是向左的，所以小磁针静止时，北极应指向左端．

拓展：部分同学用安培定则确定了通电螺线管左端为北极后，就肯定地回答小磁针静止时，北极应指向右端，这是没有区分内磁场和外磁场的结果，是受了习惯思维的影响．由于磁感线是闭合的，在内部磁场中，磁感线由南极经过内部空间回到北极．

例5、电视机显象管的偏转线圈示意图3-1-11，此时电流方向如图所示。试画出线圈中心的磁场方向。

答案：竖直向下

[能力训练]

5、几种常见的磁场的磁感线分布图

①直线电流的磁场

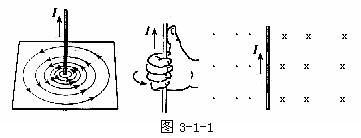

如图3-1-1所示为直线电流的磁感线分布图，右手握住直导线，伸直的大拇指方向与　　　 一致，弯曲的四指方向就是通电直导线在周围空间产生的　　 的方向．

通电直导线在周围产生的磁场是不均匀分布的，垂直于直导线方向，离直导线越远，磁场　　　　 ；反之越强．

②环形电流的磁场

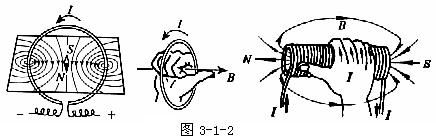

如图3-1-2所示，右手弯曲的四指方向与　　　 方向一致，伸直的大拇指的方向就是环形导线中心轴线上磁感线的方向，大拇指指向磁　　　 的位置．

螺线管是由多个环形串联而成，所以通电螺线管与环形电流的磁场的确定的方法是相同的．

③运动电荷的磁场

电流是由电荷的定向移动形成的，电流的磁场实质是运动电荷产生的．氢原子核外的电子由于受到库仑力的作用，绕氢原子核做匀速圆周运动，产生的电流相当于一个环形电流，由于在一个周期内电子通过环上任意一个截面一次，根据电流强度的定义，电流强度大小为I=e/T [圆周运动周期满足ke²/r²=m(2π/T)²r]，判断该环形电流的磁场方向时，必须注意，弯曲的四指必须与负电荷运动的方向相反，即指向正电荷运动的方向。

④地球磁场

地磁场的磁感线的分布与条形磁铁、通电螺线管的磁场相似．如图3-1-3所示，与地理南极对应的是地磁北极，与地理北极对应的是地磁南极(不计磁偏角时)。

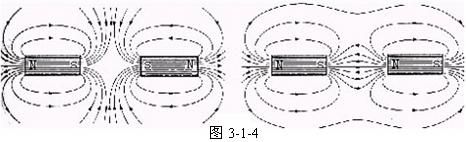

⑤一对条形磁铁组成的磁场分布(如图3-1-4)

⑥匀强磁场

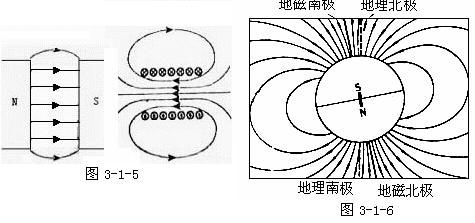

如果某个区域里磁感应强度大小_______，且______相同，这个区域里的磁场叫做匀强磁场,匀强磁场的磁感线是一组平行且________的直线．匀强磁场是一种理想化的模型，大的异名磁极之间的磁场、通电螺旋管内部(扣除边缘区域)的磁场可以近似看作匀强磁场处理，如图3-1-5所示

4、确定电流产生磁场的方向--安培定则

安培定则又称为右手螺旋定则，是确定电流磁场的基本法则，不仅适用于通电直导线，同时也适用于通电圆环和通电螺线管．对于通电直导线的磁场，使用时大拇指指向表示_____方向，弯曲的四指方向表示_____的方向；对于通电圆环或通电螺线管，弯曲的四指方向表示______方向，大拇指的指向表示螺线管内部的________方向
