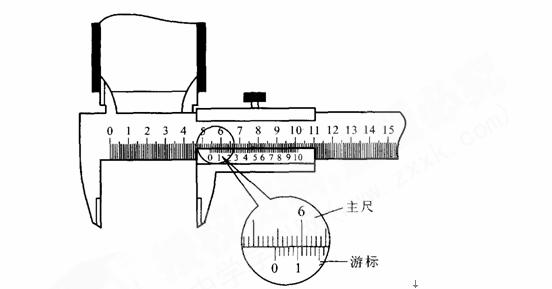

13.　 ⑴(6分)用游标是50分度的卡尺(测量值可准确到0.02mm)测某圆筒的内径时，卡尺的示数如图，可读出圆筒的内径为　　　　 mm.

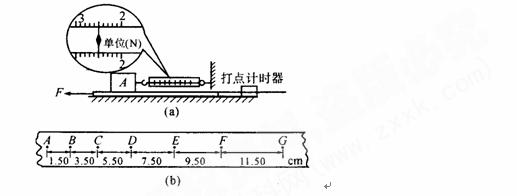

⑵(12分)①在一次课外活动中，某同学用图 (a)所示装置测量放在水平光滑桌面上铁块 A 与金属板 B 间的动摩擦因数．已知铁块 A 的质量m=1kg，金属板 B的质量m'=0.5 kg，用水平力 F 向左拉金属板B，使其向左运动，弹簧秤示数的放大情况如图所示，则A、B间的摩擦力F_μ=　　　 N , A、B间的动摩擦因数μ=　　　　 　( g取10m / s² ) ②该同学还设计性地将纸带连接在金属板 B 的后面，通过打点计时器连续打下一些计时点，取时间间隔为 0 . 1 s的几个点．测量后的结果如图(b)所示，则金属板被拉动的加速度a=　　　　 m/s², 由此可知水平力F=　　　 N.

12.　 将质量为 2m 的长木板静止放在光滑的水平面上，如图甲所示，一个质量为 m 的小铅块(可视为质点)，以水平初速度由 v₀从木板左端向右滑动，到达右端时恰能与木板相对静止. 铅块在运动中所受的摩擦力始终不变．现将木板用锯分成长度与质量均相等的两段 1和 2，并紧挨着放在原水平面上，让小铅块仍以初速度 v₀ 由木块 1 的左端开始向右滑动，如图乙所示．则下列说法中正确的是 A．小铅块仍能滑到木板 2 的右端，并与木板 2 保持相对静止 B．小铅块仍能滑到木板 2 的右端，且能飞离木板 C．小铅块滑到木板 2 的右端前就与木板 2 保持相对静止 D．图甲过程中产生的热量大于图乙过程中产生的热量

11.　 在光滑的水平地面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图所示PQ为两个磁场的边界，磁场范围足够大．一个半径为a，质量为m，电阻为R的金属圆环垂直磁场方向，以速度v从如图所示位置运动，当圆环运动到直径刚好与边界线PQ 重合时，圆环的速度为,则下列说法正确的是 A．此时圆环中的电功率为 4B²a²v²/R B．此时圆环的加速度为 4B²a²v / ( mR ) C．此过程中通过圆环截面的电量为πBa²/ R D．此过程中回路产生的电能为 0 . 75mv²

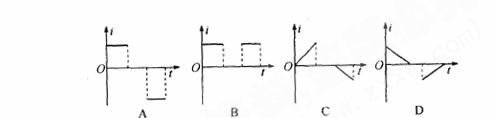

10.　 如图所示，两平行虚线间的区域内存在着匀强磁场，较小的三角形线圈 abc的 ac边与磁场边界平行，线圈匀速向右运动穿过磁场区域，如图所示，可以定性地表示线圈在穿过磁场的过程中感应电流随时间与磁场边界平时间变化的规律是

9.　　　 如图所示，正方形区域abcd中充满匀强磁场，磁场方向垂直于纸面向里，一个氢核从ad边的中点m沿着既垂直于ab边又垂直于磁场的方向，以一定的速度射入磁场，正好从ab边中点n射出磁场，若将磁场的磁感应强度变为原来的2倍，其他条件不变，则这个氢核射出磁场的位置是 A. 在b、n之间某点　　　　　 B. 在n、a之间某点 C.　 a点　　　 　　　　　　　 D. 在a、m之间某点

8.　　　 如图所示A、B两点放有电荷量+Q和+2Q的点电荷，A、B、C、D四点在同一直线上，且AC=CD=DB，将一正电荷从C点沿直线移到D点，则 A. 电场力一直做正功　　　　 B. 电场力先做正功，再做负功 C. 电场力一直做负功　　　　 D. 电场力先做负功再做正功

7.　　　 如图所示,A、B两物体之间用轻质弹簧连接,用水平恒力F拉A，使A、B一起沿光滑水平面做匀加速运动，这时弹簧长度为L₁；若将A、B置于粗糙水平面上，用相同的水平恒力F拉A，使A、B一起做匀加速运动，此时弹簧长度为L₂。若A、B与水平面间的动摩擦因数相同，则下列关系式正确的是 A. L₂=L₁　　　 B. L₂＞L₁　　　 C. L₂＜L₁　　　 D.由于A、B质量关系未知，故无法确定L₁、L₂的大小关系

6.　　　 如图所示，两光滑斜面的倾角分别为30°和45°，质量分别为2m和m的两个滑块用不可伸长的轻绳通过滑轮连接(不计滑轮的质量和摩擦)，分别置于两个斜面上并由静止释放，若交换两个滑块位置，再由静止释放，则上述两种情形中正确的有 A. 质量为2m的滑块受到重力，绳的张力，沿斜面的下滑力和斜面的支持的作用 B. 质量为m的滑块均沿斜面向上运动 C. 绳对质量为m滑块的拉力均大于该滑块对绳的拉力 D. 系统在运动中机械能守恒

5.　　　 在粗糙水平地面上与墙平行放着一个截面为半圆的柱状物A，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态，现对B加一竖直向下的力F，F的作用线通过球心，设墙对B的作用力为F₁，B对A的作用力为F₂，地面对A的作用为为F₃，若F缓慢增大而整个装置仍保持静止，截面如图所示，在此过程中 A. F₁保持不变，F₃缓慢增大 B. F₁缓慢增大，F₃保持不变　　 C. F₂缓慢增大，F₃缓慢增大 D. F₂缓慢增大，F₃保持不变

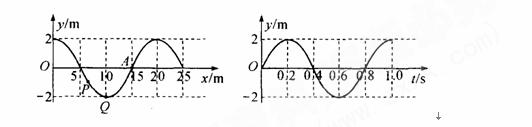

4.　　　 一列简谐横波，某时刻的图象如图所示，从该时刻开始计时，波上质点A的振动图象如图所示，则以下说法正确的是 A. 这列波沿x轴正方向传播　　　　 B. 这列波的波速是25m/s C. 经过Δt=0.4s，A质点通过的路程是4m D. 质点P将比质点Q先回到平衡位置
