23、(16分) 如图所示，把中心带有小孔的平行放置的两个圆形金属板M和 N，连接在电压恒为U的直流电源上。一个质量为m，电荷量为q的微观正粒子，以近似于静止的状态，从M板中心的小孔进入电场，然后又从N板中心的小孔穿出，再进入磁感应强度为B的足够宽广的匀强磁场做中运动。 那么:

(1)该粒子从N板中心的小孔穿出时的速度有多大？

(2)该粒子在磁场中受到的洛仑兹力是多大？

(3)若圆形板N的半径为R，如果该粒子返回后能够直接打在圆形板N的右侧表面上，那么该磁场的磁感应强度B至少为多大？

22、(18分)实验题

(1)(6分)在做“用油膜法估测分子的大小”的实验时，已经准备的器材有：油酸酒精溶液、滴管、浅盘和水、玻璃板、彩笔和坐标纸，要完成本实验，还欠缺的器材有____________。

已知油酸酒精溶液中，油酸的体积比浓度为0.05%，1mL这样的溶液合80滴，现将1滴溶液滴在水面上。这滴溶液中纯油酸的体积是__________m³ 。

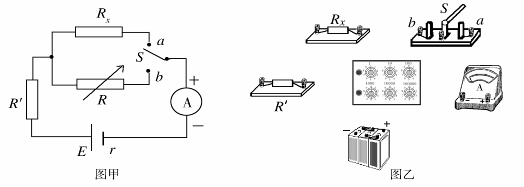

(2)(12分)如图甲所示为某一测量电阻的电路，Rx为待测电阻，R为电阻可读可调的电阻箱，R′为适当的保护电阻，阻值未知，电源E的电动势未知，S为单刀双掷开关，A为电流表。请完成以下要求：

①简述测量Rx的基本步骤:

②按图甲所示的电路，在图乙实物图上连线。

21、介子衰变的方程为，其中介子和介子带负的元电荷e，π⁰介子不带电，介子的质量为m。如图所示，两匀强磁场方向相同，以虚线MN为理想边界，磁感应强度分别为B₁、B₂．今有一个介子沿垂直于磁场的方向射入匀强磁场B₁中，其轨迹为圆弧AP，P在MN上，在P点时的速度为v，方向与MN垂直．在P点该介子发生了上述衰变．衰变后产生的介子沿v反方向射出，其运动轨迹为如图虚线所示的“心”形图线．则以下说法正确的是

　　　　 A．π⁰介子做匀速直线运动

　　　　 B．介子的运行轨迹为PENCMDP

　　　　 C．介子运行一周回到P用时为

　　　　 D．B₁＝4B₂

第Ⅱ卷(非选择题 共174分)

本卷共10题，共174分。

20、相距为d的足够长的两平行金属导轨(电阻不计)固定在绝缘水平面上，导轨间有垂直轨道平面的匀强磁场，磁感强度为B，导轨左端接有电容为C的电容器，在导轨上放置一金属棒并与导轨接触良好，如图所示。现用水平拉力使金属棒开始向右运动，拉力的功率恒为P，在棒达到最大速度之前，下列叙述正确的是B

　　　　 A．金属棒做匀加速运动　　　　　　　　　　　　　　　　　

　　　　 B．电容器所带电量不断增加

　　　　 C．作用于金属棒的摩擦力的功率恒为P　

　　　　 D．电容器a极板带负电

19、如图所示，一个带正电的物体m，由静止开始从斜面上A点下滑，滑到水平面BC上的D点停下来。已知物体与斜面及水平面间的动摩擦因数相同，不计物体经过B处时的机械能损失。现在ABC所在空间加上竖直向下的匀强电场，再次让物体m由A点静止开始下滑，结果物体在水平面上的D´点停

下来。则以下说法正确的是

　　　　 A．D´点一定在D点左侧

　　　　 B．D´点可能在D点右侧

　　　　 C．D´点一定与D点重合

　　　　 D．无法确定D´点在D点左侧还是右侧

18、下面的方框图表示远距离输电的示意图，已知发电机的输出电压保持恒定不变，而且输电线路及其设备均正常，那么由于负载变化而引起用户端获得的电压降低时，则对应着

A．升压变压器的输入电流减小

　　　　 B．升压变压器的输出电流减小

　　　　 C．降压变压器的输出电流增大

　　　　 D．发电机输出的总功率减小

17、当两个中子和两个质子结合成一个α粒子时，放出28.30MeV的能量，当三个α粒子结合成一个碳(C)核时，放出7.26MeV的能量，则当6个中子和6个质子结合成一个碳(C)核时，释放的能量约为

　　　　 A．21.04MeV　　　　　　　 B．35.56MeV 　　　　　　 C．77.64MeV　　　　　　　 D．92.16MeV

16、如图所示为一盛水池，在池底处安装一盏射灯(射灯大小忽略不计)，当水池中不盛水时从池上方看到在水池右壁上有一个光斑。现往池中注水，使水面缓慢上升至注满为止，在此过程中，从水池上方看到的光斑位置

　　　　 A. 始终在原光斑位置的下方

　　　　 B. 始终在原光斑位置的上方

　　　　 C. 由原光斑位置的下方移动到上方

　　　　 D. 不可能出现在水池底部

15、在下列自然现象之中，可以用光的干涉理论解释的是

　　　　 A.天上的彩虹　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B.阳光在树林地面上形成圆形光斑

　　　　 C.肥皂泡上的彩色花纹　　　 　　　　　　　　　　　　 D.水中十分明亮的空气泡

14、若气体分子间的势能变化可以忽略不计，一定质量的该气体经历一缓慢的状态变化过程，那么该气体在此过程中

　　　　 A．体积压缩放出热量，温度可能升高　　 B．放出热量，分子的平均动能一定减少

　　　　 C．体积膨胀放出热量，温度可能升高　　 D．体积压缩，分子的平均动能一定增加
