27．(6分)如图所示是小玲测量小灯泡的电阻所用的器材，已知小灯泡的额定电压是3．8V．

(1)请你用笔画线代替导线，将实物电路连接

　 　　完整，要求导线不能交叉．

(2)闭合开关前，滑动变阻器的滑片P应移动

　　 到_________(选填“A”或“B”)端．

(3)进行实验时，小玲闭合开关后发现电压表的示数接近4．5V，然后她反复移动滑动变

　 阻器的滑片P，电压表的示数基本不变．由此可见，发生故障的原因可能是滑动变阻

　 器_______或者是灯泡__________(选填“断路”或“短路”)．

(4)排除故障后，小玲先后让滑动变阻器的滑片P在不同位置上做了三次实验，得出三

　 组数据，并根据每组数据正确计算出三个相应的电阻值，比较发现它们之间有较大

　 差异你认为产生这种差异的原因是________________________________________．

26．(6分)小强同学为了探究“通电导体产生的热量与电阻的关系”，设计了如图所示的实

验(甲、乙两个相同的烧瓶里装满煤油，玻璃管内液面相同)．　　

(1)电阻丝甲与乙采用串联的连接方式，其

目的是________________________．

(2)导体产生的热量难以直接测量，我们可

　 　以通过烧瓶中的玻璃管液面上升的多少

　 　来判断热量的多少，已知电阻丝的阻值

　　 >，，通电一段时间后，__________烧瓶中的玻璃管液面上升较高．下列事例或实验中，用到的研究方法与之相同的有_______________．

　　 ①研究墨水在冷、热水中扩散的快慢可以知道分子运动快慢与温度的关系

　　 ②研究杠杆的平衡条件时，将撬棒抽象为绕某一固定点转动的硬棒

　　 ③通过磁场对小磁针作用的效果来认识磁场

　　 ④研究滑动摩擦力与压力大小关系时，保持接触面的粗糙程度不变

　 (3)保持电源电压不变，利用该实验装置，还可以探究通电导体产生的热量与_________

　　 的关系(写出一种即可)．

　　 (4)小强在两个烧瓶中分别装入等质量的煤油，而小亮建议用水代替煤油．小亮的建议

　　 不妥的原因是___________________________________________________________．

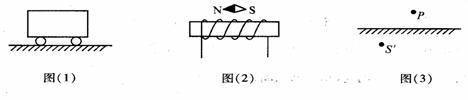

25．(6分)(1)如图所示，一辆小车在光滑的水平面上做匀速直线运动，在图中作出小车的

　 受力示意图．

　 (2)请标出图中通电螺线管的N、S极和导线中的电流方向．

　 (3)如图所示，S＇为发光点S在平面镜删中的像．若S发出的一条光线SA经平面镜反

射后经过P点，请在图中找出发光点S的位置，并画出入射光线SA．

24．竖直向上抛出一小球，小球在由最低点升到最高点的过程中发生的能量转化是______；到达最高点时，小球处于__________(选填“平衡”或“非平衡”)状态，你判断的依据是__________________．

23．如图所示，汽油机处于__________冲程．在汽油机的压缩冲程中，活塞压缩燃料混合物使它的温度升高，是通过________的方式增加了燃料混合物的内能．为了不让柴油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，这样就可以通过__________的方式降低汽缸的温度(减少汽缸的内能)．

22．如图是电动汽车动力系统示意图．汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改变行驶速度．当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为__________W．若电动机的内阻为0.4，则电动机内阻的发热功率为_____________W．

21．如图所示在侧壁有三个小孔的玻璃管中倒入足量的水，水将从小孔a、b、c中喷出，其中_______孔喷得最远，说明__________________________________________．

20．雷达是现代战争重要的军事装备．若雷达向飞机发射的微波从发出到接收到返回信号所用时间为52s(1s=10^-6s)，在空气中微波的传播速度等于光速，则此时飞机与雷达的距离为______________m．

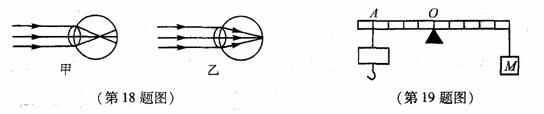

19．如图所示，质量可不计的杠杆每小格的长度相等，以O点为支点，杠杆的右端挂有重物，支点左边的A处挂钩码时，杠杆平衡，则重物与钩码的质量之比为_____．若将重物　 M浸没在水中，钩码向_______(填“左”或“右”)移动，杠杆才可能又保持平衡．

18．如图所示是描述近视眼和远视眼的示意图，其中________图是近视眼示意图，近视眼患者可配戴_____________透镜．
