4．如图，在斜面顶端先后水平抛出同一小球，第一次小球落到斜面中点，第二次小球落到斜面底端。则两次小球运动时间之比t₁∶t₂=________；两次小球落到斜面上时动能之比E_K1∶E_K2=________。

3．如图所示是采用动力学方法测量空间站质量的原理图，已知飞船质量为3.0×10³kg。在飞船与空间站对接后，推进器对它们的平均推力大小为900N，推进器工作了5s，测出飞船和空间站速度变化了0.05m/s，则飞船和空间站的加速度大小为__________m/s²；空间站的质量为__________kg。

2．如图所示，质量为m，横截面为直角三角形的物块ABC，，AB边靠在竖直墙面上，在垂直于斜面的推力F作用下，物块处于静止状态，则物块受到墙面的弹力大小为_________；摩擦力大小为_________。

1．如图所示的逻辑电路由一个“________”门和一个“非”门组合而成；当输入端“A=1”、“B=0”时，输出端“Z=______”。

24．(16分)如图所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN。导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=5Ω的电阻。有一匀强磁场垂直于导轨平面，磁感强度为B₀=1T。将一根质量为m=0.04kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好，导轨与金属棒的电阻均不计。现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ平行。已知金属棒与导轨间的动摩擦因数μ=0.5，当金属棒滑行至cd处时已经达到稳定速度，已知cd距离NQ为s米。试解答以下问题：(sin37°=0.6，cos37°=0.8)

(1)请定性说明金属棒在达到稳定速度前的加速度和速度各如何变化？

(2)当金属棒滑行至cd处时回路中的电流多大？

(3)金属棒达到的稳定速度是多大？

(4)若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感强度逐渐减小，可使金属棒中不产生感应电流，则磁感强度B应怎样随时间t变化(写出B与t的关系式)?

南汇区2008学年度第一学期期末考试

23．(14分)一个质量为m、带有电荷为－q的小物体，可在水平轨道Ox上运动，O端有一与轨道垂直的固定墙。轨道处于匀强电场中，场强大小为E，方向沿Ox轴正方向,如图所示，小物体以速度从图示位置向左运动，运动时受到大小不变的摩擦力f作用，且f＜qE，设小物体与墙壁碰撞时不损失机械能，且电量保持不变，求

(1)它停止前所通过的总路程S。

(2)假如f与qE之间的大小没有f＜qE的约束条件，将如何求解？

22．(14分)如图所示电路，已知R₃=4，闭合电键，安培表读数为0.75A，伏特表读数为2V，经过一段时间，一个电阻被烧坏(断路)，使安培表读数变为0.8A，伏特表读数变为3.2V，问：

(1)哪个电阻发生断路故障？

(2)R₁的阻值是多少？

(3)能否求出电源电动势和内阻r？如能，求出结果；如　　果不能，说明理由。

21．(12分)如图，水平放置的汽缸内壁光滑，一个不导热的活塞将汽缸内的气体分为A、B两部分，两部分气体可以分别通过放在其中的电热丝加热。开始时，A气体的体积是B的一半，A气体的温度是17ºC，B气体的温度是27ºC，活塞静止。现缓慢加热汽缸内气体， 使A、B两部分气体的温度都升高10ºC，在此过程中活塞向哪个方向移动？

　　某同学的解题思路是这样的：设温度升高后，左边气体体积增加，则右边气体体积减少，根据所给条件分别对两部分气体运用气态方程，讨论出的正负便可知道活塞移动方向。

　　你认为该同学的思路是否正确？如果认为正确，请按该同学思路确定活塞的移动方向；如果认为不正确，请指出错误之处，并通过计算确定活塞的移动方向。

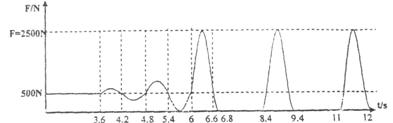

20．(12分)一位蹦床运动员仅在竖直方向上运动，弹簧床对运动员的弹力F随时间t的变化规律通过传感器用计算机绘制出来，如图所示。结合图像， 试求：

(1)运动员的质量；

(2)运动过程中，运动员最大加速度；

(3)不计空气阻力，运动过程中，运动员离开蹦床上升的最大高度

19．由某种材料制成的电器元件接在电路中时，通过的电流I与两端电压U的关系如图所示。现将该元件接在电动势为8V，内阻为4Ω的电源两端，则通过该元件的电流为_______A；若将两个这样的元件并联接在该电源上，则每一个元件消耗的功率为_________W。
