2．(08江苏卷)2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。错误的是

　 A.热敏电阻可应用于温度测控装置中

　 B.光敏电阻是一种光电传感器

　 C.电阻丝可应用于电热设备中

　 D.电阻在电路中主要起到通过直流、阻碍交流的作用。

答案：D

解析：考查基本物理常识。热敏电阻的原理是通过已知某电阻的电阻值与温度的函数关系，测得该热敏电阻的值即可获取温度，从而应用于温度测控装置中，A说法正确；光敏电阻是将光信号与电信号进行转换的传感器，B说法正确；电阻丝通过电流会产生热效应，可应用于电热设备中，C说法正确；电阻对直流和交流均起到阻碍的作用，D说法错误。

(08重庆卷)15.某同学设计了一个转向灯电路(题15图)，其中L为指示灯，L₁、L₂分别为左、右转向灯，S为单刀双掷开关，E为电源.当S置于位置1时，以下判断正确的是

A.　　　　 L的功率小于额定功率

B.　　　　　 L₁亮，其功率等于额定功率

C.　　　　　 L₂亮，其功率等于额定功率

D.　　　　 含L支路的总功率较另一支路的大

答案：A

解析：本题考查电路分析的有关知识，本题为中等难度题目。由电路结构可知，当S置于1位置时，L与L₂串联后再与L₁并联，由灯泡的额定电压和额定功率可知，L₁和L₂的电阻相等。L与L₂串联后的总电阻大于L₁的电阻，由于电源电动势为6伏，本身有电阻，所以L₁两端电压和L与L₂的总电压相等，且都小于6伏，所以三只灯都没有正常发光，三只灯的实际功率都小于额定功率。含L的支路的总电阻大于L₁支路的电阻，由于两条支路的电压相等，所以。含L的支路的总功率小于另一支路的功率。

(08宁夏卷)15.一个T型电路如图所示，电路中的电,　 .另有一测试电源，电动势　 为100V，内阻忽略不计。则

　 A.当cd端短路时，ab之间的等效电阻是40

B. 当ab端短路时，cd之间的等效电阻是40

　 C. 当ab两端接通测试电源时， cd两端的电压为80 V

　 D. 当cd两端接通测试电源时， ab两端的电压为80 V

答案：AC

解析：本题考查电路的串并联知识。当cd端短路时，R₂与R₃并联电阻为30Ω后与R₁串联，ab间等效电阻为40Ω，A对；若ab端短路时，R₁与R₂并联电阻为8Ω后与R₃串联，cd间等效电阻为128Ω，B错；但ab两端接通测试电源时，电阻R₂未接入电路，cd两端的电压即为R₃的电压，为U_cd = ×100V=80V，C对；但cd两端接通测试电源时，电阻R₁未接入电路，ab两端电压即为R₃的电压，为U_ab = ×100V=25V，D错。

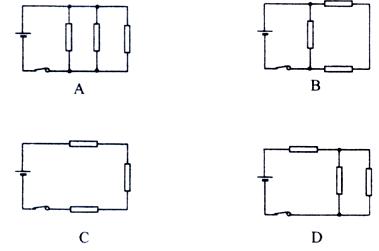

17.(09年全国卷Ⅱ) 因为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V。则该电路可能为

答案：B

解析：本题考查测电源的电动势和内阻的实验.由测量某电源电动势和内阻时得到的U-I图线可知该电源的电动势为6v,内阻为0.5Ω.此电源与三个均为3的电阻连接成电路时测的路端电压为4.8v,A中的路端电压为4v,B中的路端电压约为4.8V.正确C中的路端电压约为5.7v,D中的路端电压为5.4v。

0.0038m

解析：设碳棒的长度为X,则铜棒的电阻为,碳棒的电阻,要使得在0^0c附近总电阻不随温度变化,则有,则有式中t的系数必须为零,即有x≈0.0038m。

24.(09年全国卷Ⅰ)(15分) 材料的电阻率ρ随温度变化的规律为ρ＝ρ₀(1+at),其中α称为电阻温度系数，ρ₀是材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常数。金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温数系数.利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.已知：在0 ℃时，铜的电阻率为1.7×10 ^–8 Ω•m,碳的电阻率为3.5×10 ^-5Ω•m,附近，在0 ℃时，.铜的电阻温度系数为3.9×10 ^{–3 ℃-1},碳的电阻温度系数为-5.0×10^-4℃^-1.将横截面积相同的碳棒与铜棒串接成长1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)。

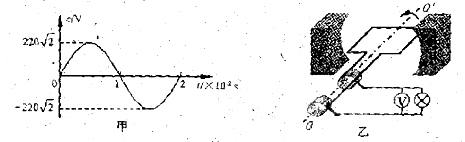

16.(09年福建卷)一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0，则外接一只电阻为95.0的灯泡，如图乙所示，则

A．电压表v的示数为220v　　　　

B．电路中的电流方向每秒钟改变50次

C．灯泡实际消耗的功率为484w　　

D．发电机线圈内阻每秒钟产生的焦耳热为24.2J

答案：D

解析：电压表示数为灯泡两端电压的有效值,由图像知电动势的最大值E_m=V，有效值E=220V，灯泡两端电压，A错；由图像知T=0.02S，一个周期内电流方向变化两次，可知1s内电流方向变化100次，B错；灯泡的实际功率,C错；电流的有效值，发电机线圈内阻每秒钟产生的焦耳热为，D对。

17.(09年四川卷)如图甲所示，理想变压器原、副线圈的匝数比为10：1，R₁＝20 ，R₂＝30 ，C为电容器。已知通过R₁的正弦交流电如图乙所示，则

A.交流电的频率为0.02 Hz

B.原线圈输入电压的最大值为200 V

C.电阻R₂的电功率约为6.67 W

D.通过R₃的电流始终为零

答案：C

解析：根据变压器原理可知原副线圈中电流的周期、频率相同，周期为0.02s、频率为50赫兹，A错。由图乙可知通过R₁的电流最大值为I_m＝1A、根据欧姆定律可知其最大电压为U_m＝20V，再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200 V、B错；因为电容器有通交流、阻直流的作用，则有电流通过R₃和电容器，D错；根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R₂的电流有效值为I＝、电压有效值为U＝U_m/V，电阻R₂的电功率为P₂＝UI＝W、C对。

(09年广东理科基础)5．导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是

A．横截面积一定，电阻与导体的长度成正比

B．长度一定，电阻与导体的横截面积成正比

C．电压一定，电阻与通过导体的电流成正比

D．电流一定，电阻与导体两端的电压成反比

答案：A

解析：对于同中材料的物体,电阻率是个定值,根据电阻定律可知A正确。

(09年广东理科基础)14．如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是

A．路端电压变小　 　　　　　　B．电流表的示数变大

C．电源内阻消耗的功率变小　　 D．电路的总电阻变大

答案：A

解析：当滑片向b端滑动时，接入电路中的电阻减少，使得总电阻减小D错；根据，可知总电流在增加，根据闭合电路中的欧姆定律有,可知路端电压在减小，A对；流过电流表的示数为，可知电流在减小，B错；根据，可知内阻消耗的功率在增大，C错。

18.(09年重庆卷)某实物投影机有10个相同的强光灯L₁-L₁₀(24V/200W)和10个相同的指示灯X₁-X₁₀(220V/2W),将其连接在220V交流电源上，电路见题18图，若工作一段时间后，L₂灯丝烧断，则，

A. X₁的功率减小，L₁的功率增大。

B. X₁的功率增大，L₁的功率增大

C, X₂功率增大，其它指示灯的功率减小

D. X₂功率减小，其它指示灯的功率增大

答案：C

5．(09年上海卷)为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是

A．与门　　　　　　 B．或门　　　　 C．非门　　　　　 D．与非门

答案：A

(09年江苏物理)5．在如图所示的闪光灯电路中，电源的电动势为，电容器的电容为。当闪光灯两端电压达到击穿电压时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定

　　 A．电源的电动势一定小于击穿电压　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　 B．电容器所带的最大电荷量一定为

　 　C．闪光灯闪光时，电容器所带的电荷量一定增大

　　 D．在一个闪光周期内，通过电阻的电荷量与通过闪光灯的电荷量一定相等

答案：D

解析：理解此电路的工作过程是解决本题的关键。电容器两端的电压与闪光灯两端的电压相等，当电源给电容器充电，达到闪光灯击穿电压U时，闪光灯被击穿，电容器放电，放电后闪光灯两端电压小于U，断路，电源再次给电容器充电，达到电压U时，闪光灯又被击穿，电容器放电，如此周期性充放电，使得闪光灯周期性短暂闪光。要使得充电后达到电压U，则电源电动势一定大于等于U，A 项错误；电容器两端的最大电压为U，故电容器所带的最大电荷量为CU，B项错误；闪光灯闪光时电容器放电，所带电荷量减少，C项错误；充电时电荷通过R，通过闪光灯放电，故充放电过程中通过电阻的电荷量与通过闪光灯的电荷量一定相等，D项正确。

10．(09年广东物理)如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S₁，三个灯泡都能正常工作。如果再合上S₂，则下列表述正确的是

A．电源输出功率减小

B．L₁上消耗的功率增大

C．通过R₁上的电流增大

D．通过R₃上的电流增大

答案：C

解析：在合上S₂之前，三灯泡都能正常工作，合上S₂之后，电路中的总电阻R_总减小，则I_总增大，即流过R₁的电流增大，由于不及内阻，电源的输出功率P_出=EI，可见电源的输出功率增大，A错误；R₁两端的电压增大，则并联部分的电压减小，I₄减小，I₂减小，I₁减小，可见C正确。

11．(09年上海物理)如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路(填与、非、或)。

答案：或，或

解析：题意只要有一个开关未闭合，报警器就会报警，结合或门的特点因此虚线框甲内应选用或门；虚线框乙内应选用或门。

(09年上海物理)14．图示电路中，R₁＝12W，R₂＝6W，滑动变阻器R₃上标有“20W，2A”字样，理想电压表的量程有0-3V和0-15V两档，理想电流表的量程有0-0.6A和0-3A两档。闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续向右移动滑片P到另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为__________A，该电源的电动势为__________V。

答案：0.15，7.5

解析：由于题意当“继续向右移动滑片P到另一位置”电压表示数一定大于2.5V，电流表示数一定小于0.3A，再结合电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，可知电压表的量程为0-15V，电流表的量程为0-0.6A，因此当滑片滑到下一位置是电流表的实数为；电压表的示数为5V；由串并联电路规律得：，得 ，由闭合电路欧姆定律得；同理：，得，由闭合电路欧姆定律以上各式联立解得：。
