7.(09常德)给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为　　 　A，它们两端允许加的最大电压为 　　　V。

答案：0.3A　 12V

6.(09常德)如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是C

A．电流表示数增大，电压表示数增大

B．电流表示数减小，电压表示数增大

C．电流表示数不变，电压表示数不变

D．电流表示数减小，电压表示数不变

5.(09常德)某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是D

A．电阻一定时，电流随着电压的增大而减小　

B．电压相同时，阻值大的电阻通过的电流大

C．电流相同时，阻值小的电阻两端的电压大

D．两电阻阻值的关系是R_a＞R_b

4.(09福州)(4分)在图14电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表

的示数为0.3A。

(1)电阻R₁两端的电压是多少？(2)通过R₂的电流是多少？

答案：3V　 0.15A。

3.(09福州)如图5所示是童童设计的压力传感器的原理图，

其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可

收缩的导线，R₁为定值电阻。当闭合开关S，压力F增大时，

电流表与电压表示数变化情况是B

A．电流表示数变大，电压表示数变小

B．电流表示数变小，电压表示数变大

C．电流表、电压表示数都变大

D．电流表、电压表示数都变小

1.(2009年安顺市)如图l 所示，设电源电压保持不变，R₀=10W。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：B

A．U = 3V，R = 5W；

B．U = 6V，R=20W；

C．U = 6V，R = 10W；

D．U = 3V，R = 15W。

2(6分)(2009年安顺市)刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。

(1)在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。

(2)假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d四点中的哪两点才能测量R₁两端的电压。

(3)上表是刘阳同学用R₁实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。

(4)本实验操作完成后，如果将电阻R₁换成一只小灯泡，还能测量小灯泡的什么物理量？

答案(1)电流表正负接线错误，滑动变阻器接线错误(其它合理的表述即可)。…(2分)

(2)bc(或bd) ………………………………………………………………(1分)

(3)电阻一定时，导体中的电流与它两端的电压成正比。……………………(1分)

当电压增加时，电流也随着增加，且电压与电流的比值不变(其它合理的表述即可)。…(1分)

(4)电功率、电阻　 ………………………………………………………………(1分)

21．第二次世界大战结束至今，国际格局总的趋势是由两极格局向多极化趋势发展。回答下列问题：

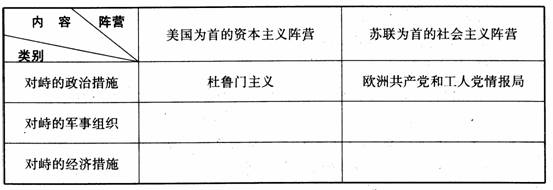

(1)完成下表中两极对峙格局的有关内容：(4分)

(2)读图9-2：

　　 上述材料反映出，二十世纪六七十年代导致世界多极化趋势出现的因素有哪些?(5分)　

　　 (3)多极化趋势对世界历史发展有何积极影响?(5分)

20．“冷战"时期，北约、华约等军事政治性组织是影响世界格局的重要因素；“冷战"结束后，各类国际经济合作组织的重要性与日俱增。这一变化趋势主要反映了当今世界(　　 )

　　 A．自家之间的经济差距加大　　 B．和平与发展成为时代主题

　　 C．市场经济制度得到普遍认可D．可持续发展问题受到普遍关注
