17．一列沿x轴传播的简谐波，波速为4m/s，t=0时刻的波形图象如图所示。此时x = 8m处的质点具有正向最大速度，则t=4.5s时(　 C　 )

A．x = 4m处质点具有负向最大加速度

B．x = 2m处质点具有正向最大速度

C．x = 0处质点具有负向最大加速度

D．在这4.5s内，x = 6m处质点通过的路程为20cm

16．如图所示，物块放在一与水平面夹角为的传输带上，且始终与传输带相对静止。则关于物块受到的静摩擦力，下列说法中正确的是(　 A　 )

A．当传输带加速向上运动时，加速度越大，静摩擦力越大

B．当传输带匀速运动时，静摩擦力与压力成正比

C．当传输带加速向下运动时，静摩擦力的方向一定沿斜面向下

D．当传输带加速向下运动时，静摩擦力的方向一定沿斜面向上

15．一个氘核()与一个氚核()发生聚变，产生一个中子和一个新核，并出现质量亏损，则聚变过程(　 D　 )

A．吸收能量，生成的新核为　　　　　 B．放出能量，生成的新核为

C．吸收能量，生成的新核为　　　　　 D．放出能量，生成的新核为

14．双缝干涉实验装置如图所示，红光通过单缝S后，投射到具有双缝的挡板上，双缝S₁和S₂与单缝S的距离相等，光通过双缝后在与双缝平行的屏上形成干涉条纹。则下列说法正确的是(　 A　 )

A．若只减小两条狭缝S₁、S₂之间的距离，条纹间距将增大

B．若只减小两条狭缝与屏之间的距离，条纹间距将增大

C．若只在两条狭缝与屏之间插入一块与屏平行的平板玻璃砖，条纹间距将增大

D．若只把用红光照射改为用绿光照射，条纹间距将增大

13．根据热力学规律和分子动理论判断下列说法，其中正确的是(　 B　 )

A．一定质量的气体压缩时，气体一定放出热量

B．分子间的距离增大时，分子之间的斥力和引力均减小

C．理想气体在等温变化时，内能不变，因而与外界不发生热量交换

D．热量能够从高温物体传到低温物体，但不可能从低温物体传到高温物体

2008.5.

第Ⅰ卷(选择题　　 共120分)

24．(18分) 如图所示，光滑的圆弧轨道AB、EF，半径AO、均为R且水平。质量为m、长度也为R的小车静止在光滑水平面CD上，小车上表面与轨道AB、EF的末端B、E相切。一质量为m的物体(可视为质点)从轨道AB的A点由静止下滑，由末端B滑上小车，小车立即向右运动。当小车右端与壁DE刚接触时，物体m恰好滑动到小车右端且相对于小车静止，同时小车与壁DE相碰后立即停止运动但不粘连，物体继续运动滑上圆弧轨道EF，以后又滑下来冲上小车。求：

(1)水平面CD的长度和物体m滑上轨道EF的最高点相对于E点的高度h；

(2)当物体再从轨道EF滑下并滑上小车后，小车立即向左运动。如果小车与壁BC相碰后速度也立即变为零，最后物体m停在小车上的Q点，则Q点距小车右端多远？

23．(18分) 如图所示，在与水平方向成θ=30°角的平面内放置两条平行、光滑且足够长的金属轨道，其电阻可忽略不计。空间存在着匀强磁场，磁感应强度B=0.20T，方向垂直轨道平面向上。导体棒ab、cd垂直于轨道放置，且与金属轨道接触良好构成闭合回路，每根导体棒的质量m=2.0×10^-2kg、电阻r=5. 0×10^-2Ω，金属轨道宽度l=0.50m。现对导体棒ab施加平行于轨道向上的拉力，使之沿轨道匀速向上运动。在导体棒ab运动过程中，导体棒cd始终能静止在轨道上。g取10m/s²， 求：

(1)导体棒cd受到的安培力大小；

(2)导体棒ab运动的速度大小；

(3)拉力对导体棒ab做功的功率。

22．(16分)如图所示，一个质量为m、带电量为+q的小球，以初速度v₀自h高度水平抛出。不计空气阻力。重力加速度为g。

(1)求小球从抛出点至第一落地点P的水平位移S的大小；

(2)若在空间竖直方向加一个匀强电场，发现小球水平抛出后做匀速直线运动，求该匀强电场的场强E的大小；

(3)若在空间再加一个垂直纸面向外的匀强磁场，发现小球抛出后沿圆弧轨迹运动，第一落地点仍然是P点，求该磁场磁感应强度B的大小。

21．(20分)

(1)(4分) 有一游标卡尺，主尺的最小分度是1mm，游标上有20个等分刻度。用它测量一小球的直径，如图甲所示的其读数是　　　　　 mm。用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是　　　　　 mm.

(2)(16分)实验桌上有下列实验仪器：

A、待测电源一个(电动势约3V,内阻小于1Ω)　

B、直流电流表(量程0-0.6-3A，0.6A档的内阻约0.22Ω,3A档的内阻约0.1Ω)　

C、直流电压表(量程0-3-15V，3V档内阻约15kΩ，15V档内阻约25kΩ)　　

D、滑动变阻器(阻值范围为0-15Ω，允许最大电流为5A)　　

E、滑动变阻器(阻值范围为0-1000Ω，允许最大电流为0.2A)　　

F、开关　　

G、导线若干　　

H、小灯泡(电阻小于1Ω)。

请你解答下列问题：

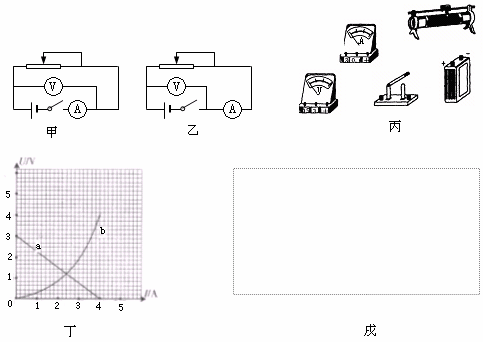

1)利用给出的器材测电源的电动势和内阻有如图甲、乙两种电路，为了减小测量误差，应选择图　　　　　 所示电路；

2)根据你选择的电路将图丙中实物连接好；

3)你选择的滑动变阻器是　　　　 (填代号)，理由是　　　　　　　　　　 ；

4)某同学根据测出的数据，作出U-I图线如图丁a线所示，实验所测电源的电动势E=　　　 V，内电阻r=　　　　 Ω；

5)若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，要求实验测出的数据尽可能多，请你在虚线框内画出实验电路图；

6) 将步骤5)中得到的数据与步骤4)得到的数据在同一U-I坐标系内描点作图，得到如图丁所示的图线b，如果将此电源与小灯泡组成闭合回路，此时小灯泡的实际功率为

　　　　　 W。
