13．如图5所示，MN、PQ是两条水平放置彼此平行的金属导轨，匀强磁场的磁感线垂直导轨平面。导轨左端接阻值R=1.5的电阻，电阻两端并联一电压表，垂直导轨跨接一金属杆ab，ab的质量m=0.1kg，电阻r=0.5。ab与导轨间动摩擦因数=0.5，导轨电阻不计，现用F=0.7N的恒力水平向右拉ab，使之从静止开始运动，经时间t=2s后，ab开始做匀速运动，此时电压表示数U=0.3V。重力加速度g取10m/s²。

求：ab匀速运动时，外力F的功率；

12．在光滑的水平面上放两个小球A和B，球B和一根水平轻弹簧相连接，如图4所示，小球A以初动能E向静止的B球方向运动，将轻弹簧压缩，若弹簧压缩的最大弹性势能等于0.4E。求A、B两球的质量之比是多少？

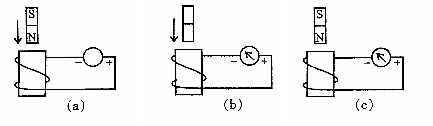

11． (1)一灵敏电流计，当电流从它的“+”接线柱流入时，指针向“+”接线柱的一侧偏转。先把它与一个线圈串联，试就图2中各图指出：

① 图(a)中电流表指针的偏转方向是__________________________________.

② 图(b)中磁铁下方的极性是___________________________________.

③ 图(c)中磁铁的运动方向是___________________________.(填向上或向下)

(2)在研究电磁感应现象的实验中所用器材如图所示，它们是：电流表、直流电源、带铁心的线圈A、线圈B、电键、滑动变阻器(用来控制电流以改变磁场强弱)①试按实验的要求在实物图上连线(图3中已连好一根导线)。

②若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移去时，电流表指针将______________(填“左偏”、“右偏”或“不偏”)

10．向空中发射一发炮弹，不计空气阻力，当此炮弹达到最高点时，刚好炸裂成A、B两块，A块质量较大，其速度方向仍沿原来的方向，则

A．B块的速度方向一定与原速度方向相反

B．从炸裂到落地这段时间内，A飞行的水平距离一定比B大

C．A、B一定同时到达水平地面

D．在炸裂过程中，A、B受到的爆炸力的冲量大小一定相等

第二卷(非选择题，共60分)

9．卢瑟福原子核式结构理论的主要内容有

A．原子的中心有个核，叫做原子核

B．原子的正电荷均匀分布在整个原子中

C．原子的全部正电荷和几乎全部质量都集中在原子核里

D．带负电的电子在核外绕着核旋转

8．发电机的输出电压为220V，输出功率为44kW，每条输电线电阻为0.2，则用户得到的电压U和电功率P分别为

A．U=80V　 P=16kW　　　　　　　　　　　　　　 B．U=140V　 P=16kW

C．U=140V　 P=28kW　　　　　　　　　　　　　 D．U=80V　 P=28kW

7．理想变压器的原副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为

A．90V　　　　 　 　　 B．0.4V　　　　　　　 C．6V　　　　　　　　　 D．0V

6．关于射线、射线、射线和X射线，以下说法不正确的是

A．它们都发自原子核内部　　 　　　　

B．它们都是高频电磁波

C．贯穿本领最大的是射线　　　　　　　　　

D．对空气电离作用最大的是射线

5．如图1所示，为氢原子的能级图，若用能量为10.5eV的光子去照射一群处于基态的氢原子，则氢原子

A．能跃迁到n=2的激发态上去

B．能跃迁到n=3的激发态上去

C．能跃迁到n=4的激发态上去

D．以上三种说法均不正确

4．产生光电效应的必要条件是

A．入射光的照射时间足够长　　　　　 　　　 B．入射光的强度足够大

C．入射光的波长足够长　　　　　　 　　　　　　 D．入射光的频率足够大
