17．在虚框内画出图13所示实物电路的电路图

16．(1)小明家电路电压为220V、电线允许通过的最大电流30A，他家允许同时使用的用电器最大总功率是_______，若同时使用一台“220V 72kW”电热水器和一台“220V 2.8kW”电暖器．它们的总功率将是_______，超过线路允许使用的最大功率。

(2)已知天然气热值为8.0×10⁷J／m³，若用天然气热水器替换7．2kW的电热水器，_______ m³的天然气完全燃烧放出的能量与电热水器工作30s消耗的电能相等。

15．如图12甲，一容积为0．5m³、底面积为0．5m²的容器装满水后密封，容器内水的质量是_______kg，水对容器底面的压力为_______N、压强为_______Pa.

如图12乙，若在容器侧壁处开一小孔P，发现水不会从小孔流出，这是由于______________(ρ_水＝1.0×10³kg／m³，g＝10N／kg，大气压约为1.01×10⁵Pa)

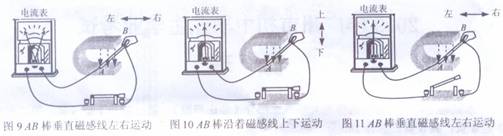

14．探究产生感应电流条件的实验步骤如图9、10、11所示

(1)本实验中，我们通过观察什么现象来判断电路是否有感应电流？_______

(2)通过比较图_______与图_______可知，产生感应电流的一个条件是电路要闭合；通过比较图_______与图_______可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动

(3)若图9中AB棒不动，磁铁左右水平运动，电路_______感应电流(选择“有”或“无”)

13．百米赛跑过程中的某时刻甲、乙两运动员位置的示意图如图8所示

(1)两运动员中，_______的速度较快，因为在相等的时间内该运动员_______较大

(2)乙运动员的成绩是10s，他的速度是_______m／s

(3)运动员跑到终点时，不能马上停下来，是因为_______

12．用图7所示的方法测量同一只鞋在不同水平路面滑动时的摩擦力，下列说法正确的是

A．在柏油路面和冰面上测得的摩擦力都相同

B．在同一路面．无论鞋内是否放上铁块，摩擦力都一样

C．只要鞋被拉动了，测力计的读数就等于鞋受到的摩擦力的大小

D．在同一路面鞋以不同的速度做匀速运动，测力计的示数都相同

11．探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图6所示，此时

A．a为物距

B．b为焦距

C．凸透镜成放大的烛焰像

D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像

10．甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高度。两者相比，甲升降机

A．电动机做的总功较少

B．电动机做的总功较多

C．提升重物做的有用功较少

D．提升重物做的有用功较多

9．如图5所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，水块运动一段距离后停下来。下列说法正确的是

A．木块所受摩擦力使木块由静止开始运动

B．弹簧对木块的弹力使木块由静止开始运动

C．木块所受摩擦力不会改变木块的运动状态

D．木块最终停止运动是由于失去弹簧的弹力作用

8．如图4所示，忽略空气阻力，由空中A处释放的小球经过B、C两位置时具有相同的

A．速度　　　　　　　　　　 B．动能

C．机械能　　　　　　　　 D．重力势能
